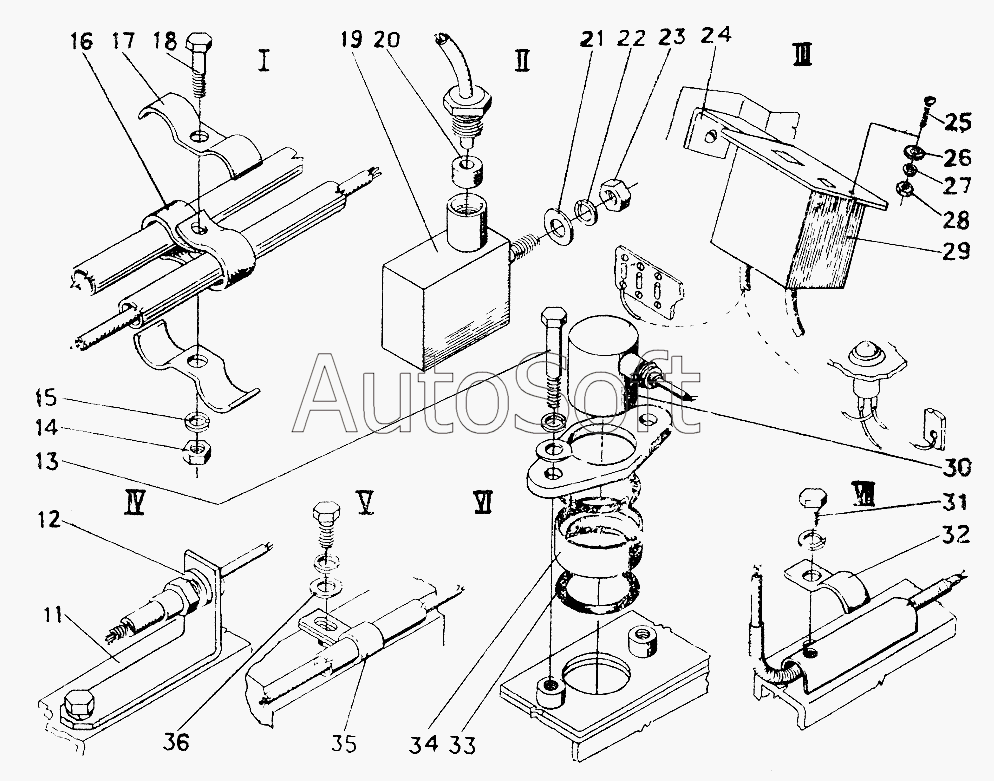

Каталог запасных частей к технике: Красная Звезда СПС-4,2А (2005). Система автоконтроля свеклопогрузчика СПТ18000
24
36
35
34
33
32
31
30
29
28
27
26
25
11
23
22
21
20
19
18
17
16
15
14
13
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11 | С***1 | Кронштейн | |
| 12 | Б***8 | Штуцер | |
| 13 | [***] | Болт М8-6gх40.58.019 ГОСТ7795-70 | |
| 14 | [***] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 15 | [***] | Шайба 8.65Г.05 ГОСТ6402-70 | |
| 16 | М***3 | Прокладка | |
| 17 | К***3 | Прижим | |
| 18 | [***] | Болт М8-6gх30.58.019 ГОСТ7796-70 | |
| 19 | У***0 | Датчик с металлорукавом | |
| 20 | К***2 | Уплотнение | |
| 21 | [***] | Шайба С.10.02.019 ГОСТ6958-78 | |
| 22 | [***] | Шайба 10.65Г.05 ГОСТ6402-70 | |
| 23 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 24 | Р***0 | Кронштейн | |
| 25 | [***] | Винт В1М4-6gх20.58.019 ГОСТ17473-80 | |
| 26 | [***] | Шайба С.4.02.019 ГОСТ11371-78 | |
| 27 | [***] | Шайба 4.65Г.05 ГОСТ6402-70 | |
| 28 | [***] | Гайка М4-7Н.6.019 ГОСТ5927-70 | |
| 29 | У***М | Блок управления и индикации | |
| 30 | У***0 | Датчик с металлорукавом | |
| 31 | [***] | Болт М8-6gх20.58.019 ГОСТ7796-70 | |
| 32 | [***] | Скоба 16.4.18.9 ОСТ23.2.110-84 | |
| 33 | 0***2 | Кольцо ГОСТ18829-73/ГОСТ9833-73 | |
| 34 | С***1 | Втулка | |
| 35 | С***2 | Скоба | |
| 36 | [***] | Шайба С.8х1,4.02.019 ГОСТ11371-78 |
