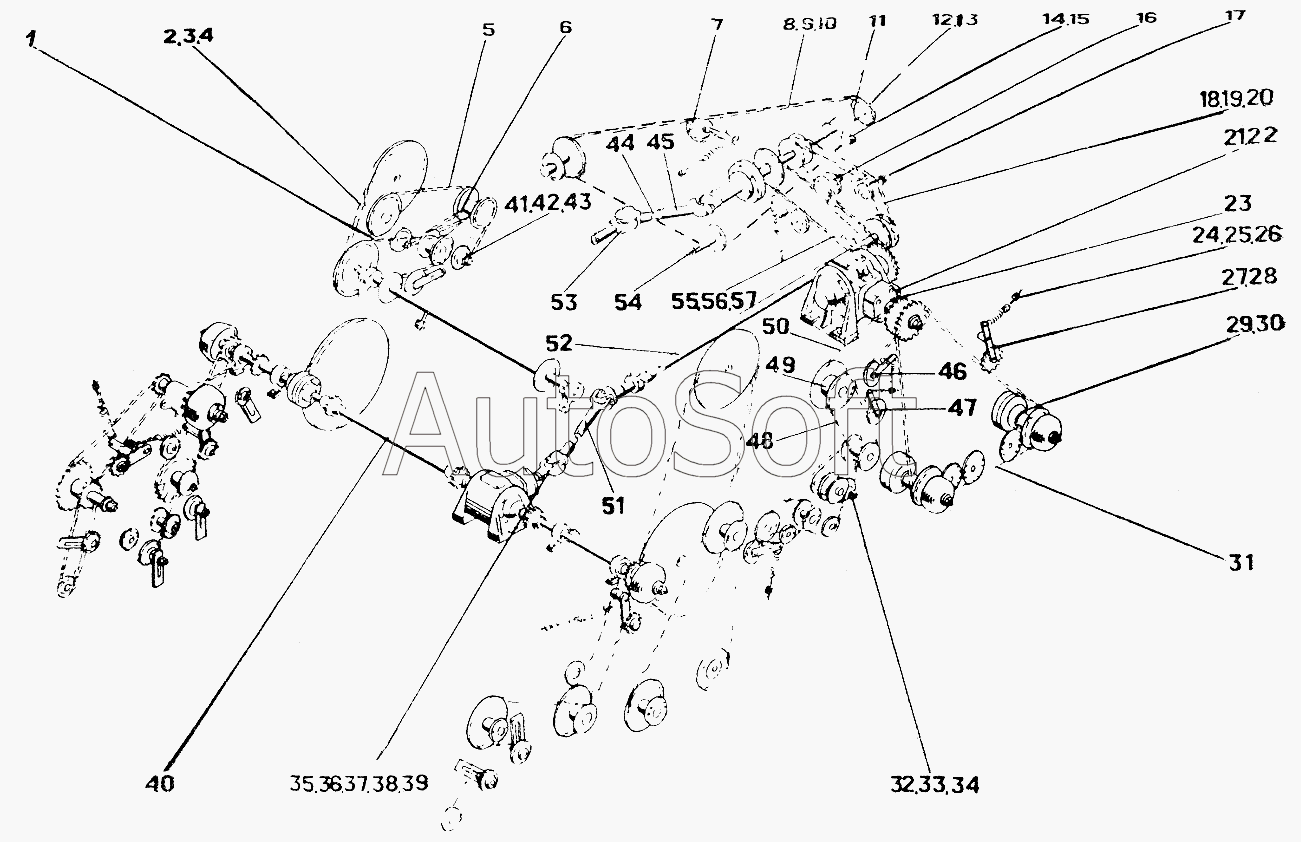

Каталог запасных частей к технике: Красная Звезда СПС-4,2А (2005). Трансмиссия СПС08000
46
32
33
34
35
36
37
38
39
40
41
42
43
44
45
31
47
48
49
50
51
52
52
53
53
54
55
56
57
СПС08000
16
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПС08000 | С***0 | Трансмиссия | |
| 1 | [***] | Цепь ПР-25,4-6000А ГОСТ13568-76 | |
| 2 | [***] | Цепь ПР-50,8-22700 ГОСТ13568-75 | |
| 3 | [***] | Звено С-ПР-50,8-22700 ГОСТ13568-75 | |
| 4 | [***] | Звено П-ПР-50,8-22700 ГОСТ13568-76 | |
| 5 | [***] | Цепь ПР-25,4-6000А ГОСТ13568-75 | |
| 6 | [***] | Цепь ПР-25,4-6000А ГОСТ13563-75 | |
| 7 | Б***5 | Натяжное устройство | |
| 8 | [***] | Цепь ПР-25,4-6000 ГОСТ13568-75 | |
| 9 | [***] | Звено С-ПР-35,4-6000А ГОСТ13568-75 | |
| 10 | [***] | Звено П-ПР-25,4-6000А ГОСТ13568-75 | |
| 11 | С***0 | Вал раздаточный | |
| 12 | К***0 | Шайба | |
| 13 | К***1 | Шайба | |
| 14 | [***] | Прокладка 12х1,0 СТП304.9.1-71 | |
| 15 | [***] | Прокладка 12х1,4 СТП304.9.1-71 | |
| 16 | С***0 | Звездочка силовая | |
| 17 | К***А | Натяжное устройство | |
| 18 | [***] | Звено П-2ПР-25,4-11400 ГОСТ13566-73 | |
| 19 | [***] | Звено С-2ПР-25,4-11400 ГОСТ13568-75 | |
| 20 | [***] | Цепь 2ПР-25Д-11400А ГОСТ13568-75 | |
| 21 | [***] | Прокладка 16х0,5 СТП304.9.1-71 | |
| 22 | [***] | Прокладка 16х1,4 СТП304.9.1-71 | |
| 23 | С***0 | Редуктор | |
| 24 | К***0 | Болт натяжной | |
| 25 | К***1 | Пружина | |
| 26 | [***] | Гайка М10-6Н.6.093 ГОСТ5915-70 | |
| 27 | Б***4 | Натяжное устройство | |
| 28 | К***2 | Шайба | |
| 29 | К***4 | Шайба регулировочная | |
| 30 | К***5 | Шайба регулировочная | |
| 31 | [***] | Цепь ПР-25,4-6000А ГОСТ13568-75 | |
| 32 | Б***2 | Звездочка в сборе | |
| 33 | [***] | Гайка М16-6Н.6.093 ГОСТ5919-73 | |
| 34 | [***] | Шплинт 4х36.096 ГОСТ397-79 | |
| 35 | К***5 | Шайба специальная | |
| 36 | [***] | Шпонка 10х8х45 ГОСТ23360-78 | |
| 37 | [***] | Болт М10-6gх30.58.019 ГОСТ7796-70 | |
| 38 | [***] | Шайба 10.65Г.05 ГОСТ6402-70 | |
| 39 | [***] | Шайба С10.02.093 ГОСТ11371-78 | |
| 40 | С***0 | Трансмиссия питателя | |
| 41 | Б***0 | Звездочка в сборе | |
| 42 | [***] | Гайка М16-6Н.6.093 ГОСТ5915-70 | |
| 43 | К***5 | Шайба | |
| 44 | С***2 | Вал шлицевой | |
| 45 | С***0 | Шарнир с трубой | |
| 46 | Б***1 | Натяжное устройство | |
| 47 | Б***0 | Натяжное устройство | |
| 48 | [***] | Цепь ПР-25,4-6000А ГОСТ13568-75 | |
| 49 | С***1 | Блок звездочек | |
| 50 | [***] | Цепь ПР-25,4-6000А ГОСТ13568-751 | |
| 51 | Н***9 | Вал карданный телескопический | |
| 52 | Н***С | Вал продольный | |
| 52 | С***0 | Вал продольный | |
| 53 | Н***С | Вал продольный | |
| 53 | С***0 | Вал продольный | |
| 54 | Р***0 | Звездочка силовая | |
| 55 | [***] | Звено П-ПР-25,4-6000 ГОСТ13568-75 | |
| 56 | [***] | Звено С-ПР-25,4-6000 ГОСТ13568-75 | |
| 57 | [***] | Цепь ПР-25,4-6000 ГОСТ13568-75 |
