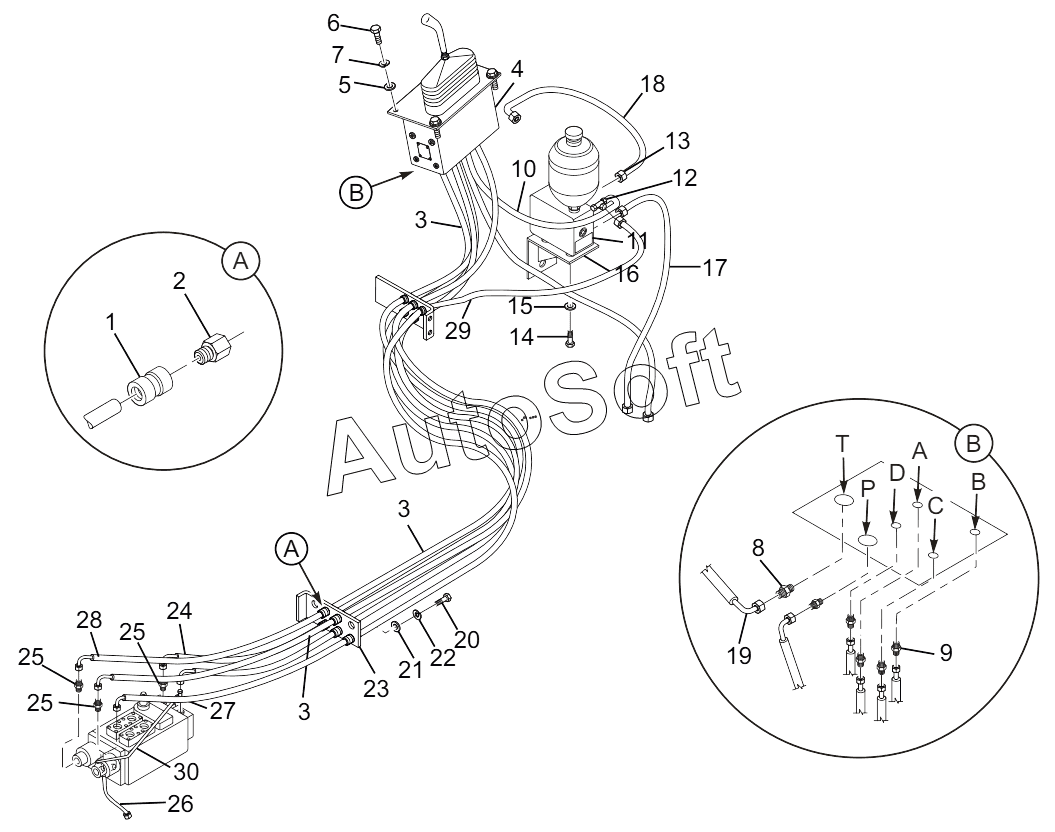

Каталог запасных частей к технике: Lonking (LongGong) CDM-856D (2010). Pilot Control System (CDM856E.07I.11)
16
30
29
28
27
26
25
25
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***6 | Adapter | |
| 2 | L***6 | Nut | |
| 3 | 2***2 | Pilot control hose | |
| 4 | P***3 | Single handle pilot control valve | |
| 5 | G***2 | Washer | |
| 6 | G***0 | Screw | |
| 7 | G***7 | Washer | |
| 8 | L***B | Connector | |
| 9 | L***6 | Connector | |
| 10 | 9***0 | Hose of oil supply valve to pilot control valve | |
| 11 | L***4 | Oil supply valve | |
| 12 | L***G | T-Connector | |
| 13 | L***4 | Adapter | |
| 14 | G***W | Bolt | |
| 15 | G***7 | Washer | |
| 16 | L***3 | Oil supply valve mounting bracket | |
| 17 | 9***2 | Hose | |
| 18 | 2***r | Oil supply valve oil inlet hose | |
| 19 | 2***0 | Pilot valve oil return hose | |
| 20 | G***0 | Bolt | |
| 21 | G***2 | Washer | |
| 22 | G***7 | Washer | |
| 23 | L***1 | Pilot control oil pipe fixed plate | |
| 24 | 2***0 | Hose | |
| 25 | L***4 | Connector | |
| 26 | 2***0 | Hose | |
| 27 | L***G | T-connector | |
| 28 | 2***0 | Hose | |
| 29 | 2***0 | Hose | |
| 30 | 2***r | Hose |
