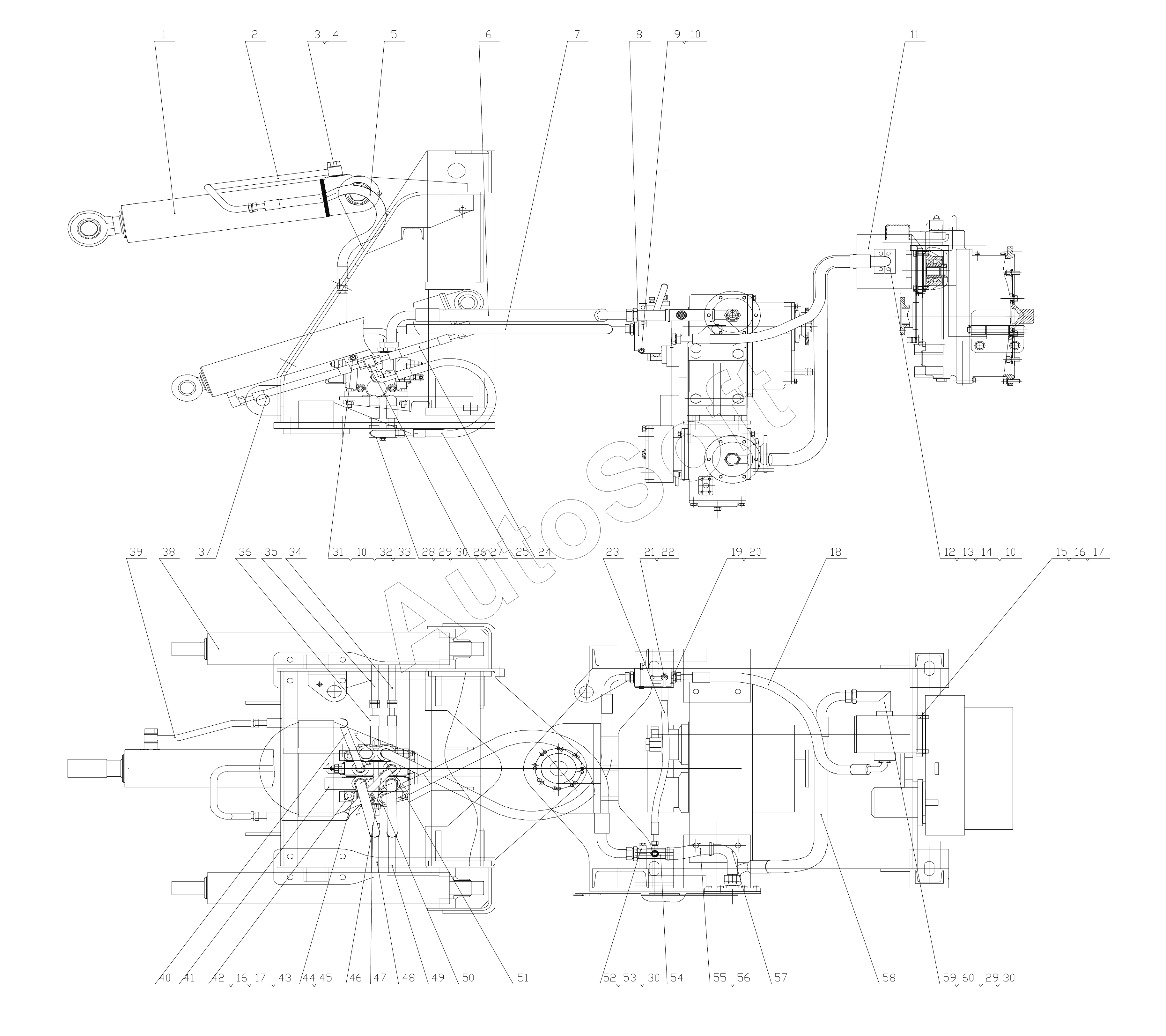

Каталог запасных частей к технике: Lonking (LongGong) CDM-816 (2010). Implement hydraulic system
1
2
3
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***1 | STEERING CYLINDER | |
| 2 | L***3 | STEERING CYLINDER BIG CHAMBER PIPE | |
| 3 | J***7 | ARTICULATING BOLT FOR PIPE CONNECTOR | |
| 4 | J***7 | Washer | |
| 5 | 1***0 | HOSE FROM DISTRIBUTION VALVE TO STEERING CYLINDER | |
| 6 | 9***0 | ARTICULATING OIL RETURN HOSE | |
| 7 | 9***0 | ARTICULATING OIL INLET HOSE | |
| 8 | L***7 | PRIORITY VALVE | |
| 9 | G***2 | Bolt | |
| 10 | G***3 | Washer | |
| 11 | L***8 | IMPLEMENT PUMP | |
| 12 | L***1 | PRESS PLATE | |
| 13 | G***2 | O-ring | |
| 14 | G***3 | Bolt | |
| 15 | G***3 | Bolt | |
| 16 | G***3 | Washer | |
| 17 | G***1 | Washer | |
| 18 | 9***0 | HOSE FROM PUMP TO PRIORITY VALVE | |
| 19 | L***2 | ADAPTER | |
| 20 | J***7 | Washer | |
| 21 | G***3 | CONNECTOR | |
| 22 | J***7 | Washer | |
| 23 | 9***0 | PRIORITY VALVE OIL RETURN HOSE | |
| 24 | 1***0 | LIFT CYLINDER BIG CHAMBER HOSE | |
| 25 | 9***0 | LIFT CYLINDER HOSE | |
| 26 | L***4 | LEFT LIFT CYLINDER FIXING PIPE SEAT | |
| 27 | L***5 | RIGHT LIFT CYLINDER FIXING PIPE SEAT | |
| 28 | L***3 | PRESS PLATE | |
| 29 | G***3 | Bolt | |
| 30 | G***3 | Washer | |
| 31 | G***3 | Bolt | |
| 32 | G***1 | Washer | |
| 33 | G***0 | Nut | |
| 34 | L***6 | RIGHT CYLINDER SMALL CHAMBER PIPE | |
| 35 | L***7 | RIGHT CYLINDER BIG CHAMBER PIPE | |
| 36 | 1***0 | DISTRIBUTION HOSE | |
| 37 | 1***0 | LIFT CYLINDER SMALL CHAMBER HOSE | |
| 38 | L***1 | STEERING CYLINDER | |
| 39 | L***8 | STEERING CYLINDER SMALL CHAMBER PIPE | |
| 40 | L***4 | PIPE FROM DISTRIBUTION VALVE TO STEERING CYLINDER SMALL CHAMBER | |
| 41 | L***9 | IMPLEMENT VALVE | |
| 42 | G***2 | Bolt | |
| 43 | G***0 | Nut | |
| 44 | L***4 | CONNECTOR FROM DISTRIBUTION VALVE TO LIFT CYLINDER AND STEERING CYLINDER PORT A,B | |
| 45 | G***2 | O-RING | |
| 46 | L***5 | PIPE FROM DISTRIBUTION VALVE TO STEERING BIG CHAMBER | |
| 47 | 1***0 | HOSE FROM DISTRIBUTION VALVE TO LIFT CYLINDER | |
| 48 | L***9 | LEFT CYLINDER BIG CHAMBER PIPE | |
| 49 | L***0 | LEFT CYLINDER SMALL CHAMBER PIPE | |
| 50 | L***5 | ADAPTER | |
| 51 | L***6 | DISTRIBUTION VALVE PORT P CONNECTOR | |
| 52 | L***2 | Front (rear) frame oil inlet transition connector press plate | |
| 53 | G***3 | Bolt | |
| 54 | L***1 | OIL RETURN PIPE SEAT | |
| 55 | J***6 | Pipe clamp | |
| 56 | 2***m | OIL RETURN TANK HOSE | |
| 57 | L***3 | OIL RETURN PIPE | |
| 58 | 9***0 | OIL SUCTION HOSE | |
| 59 | L***2 | OIL SUCTION PIPE | |
| 60 | G***2 | O-ring |
