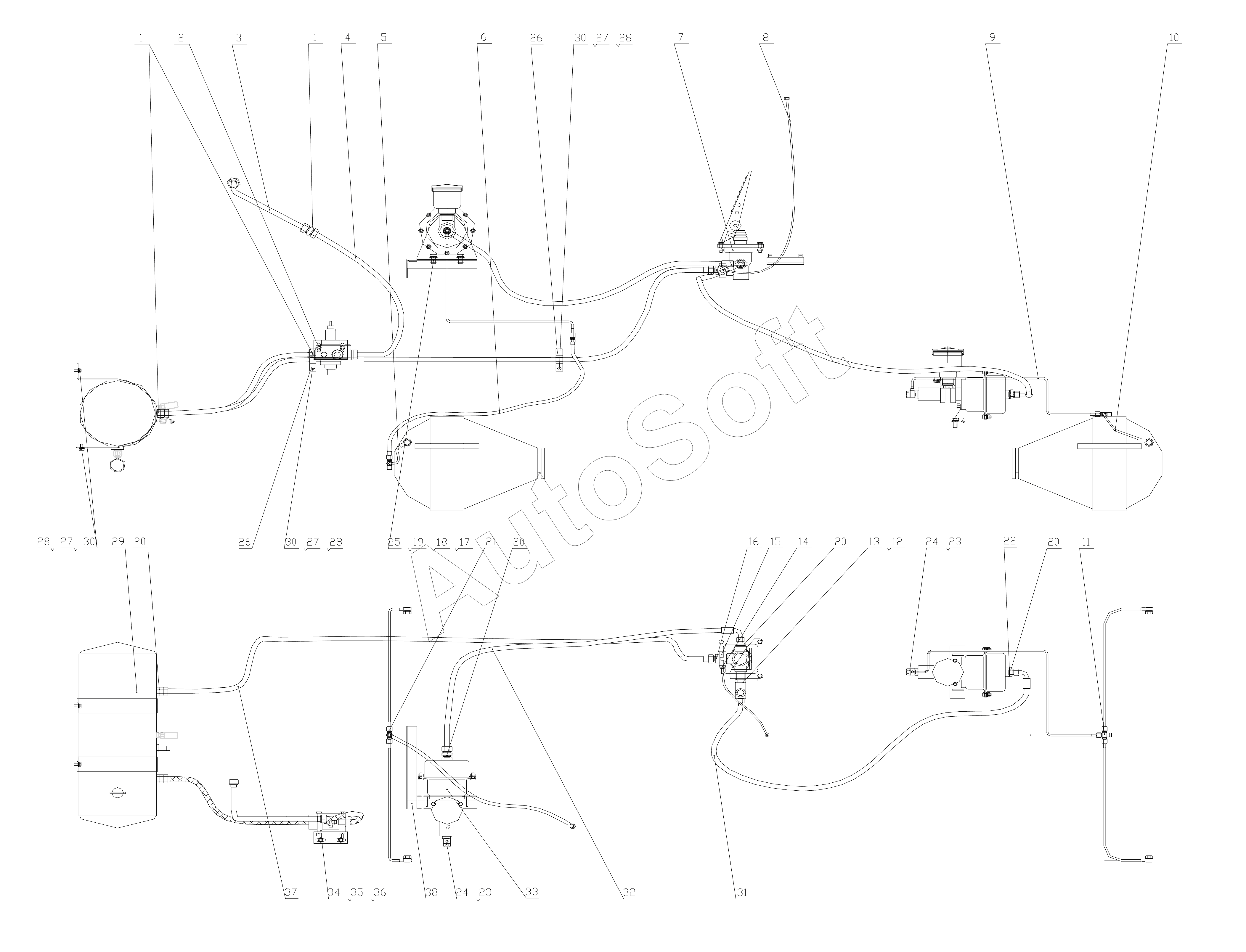

Каталог запасных частей к технике: Lonking (LongGong) CDM-816 (2010). Service brake system
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
21
22
23
23
24
24
25
26
26
27
27
27
28
28
28
29
30
30
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***1 | Connector | |
| 2 | L***1 | RELIEF VALVE BRACKET | |
| 3 | 2***0 | WIRING HOSE | |
| 4 | L***2 | Wire wrapping hose | |
| 5 | L***1 | REAR AXLE BRAKE CALIPER OIL PIPE | |
| 6 | L***1 | Brake hose | |
| 7 | L***9 | Air brake master valve | |
| 8 | L***2 | Air pressure gauge connecting pipe | |
| 9 | L***3 | Front booster pump oil outlet pipe | |
| 10 | L***2 | FRONT AXLE BRAKE CALIPER OIL PIPE | |
| 11 | L***2 | Front axle oil channel T-connector | |
| 12 | L***9 | Washer | |
| 13 | L***8 | Brake lamp switch T-connector | |
| 14 | L***2 | Pressure connector | |
| 15 | L***7 | Pressure connector seat | |
| 16 | L***6 | Air inlet connector | |
| 17 | G***3 | Washer | |
| 18 | G***1 | Washer | |
| 19 | G***0 | Nut | |
| 20 | L***3 | Brake air pipe connector | |
| 21 | L***4 | Rear axle oil pipe T-connector | |
| 22 | J***7 | Washer | |
| 23 | L***5 | Washer | |
| 24 | L***4 | Connecting bolt | |
| 25 | G***3 | Bolt | |
| 26 | L***5 | Wire clip | |
| 27 | G***3 | Washer | |
| 28 | G***1 | Washer | |
| 29 | L***4 | AIR TANK ASSEMBLY | |
| 30 | G***3 | Bolt | |
| 31 | 9***0 | Hose from brake valve to front air booster pump | |
| 32 | 9***0 | Hose from brake valve to rear booster pump | |
| 33 | L***0 | Air booster pump | |
| 34 | L***8 | Relief valve | |
| 35 | G***2 | Bolt | |
| 36 | G***0 | Nut | |
| 37 | C***0 | SERVICE BRAKE HOSE | |
| 38 | L***1 | REAR BOOSTER PUMP BRACKET |
