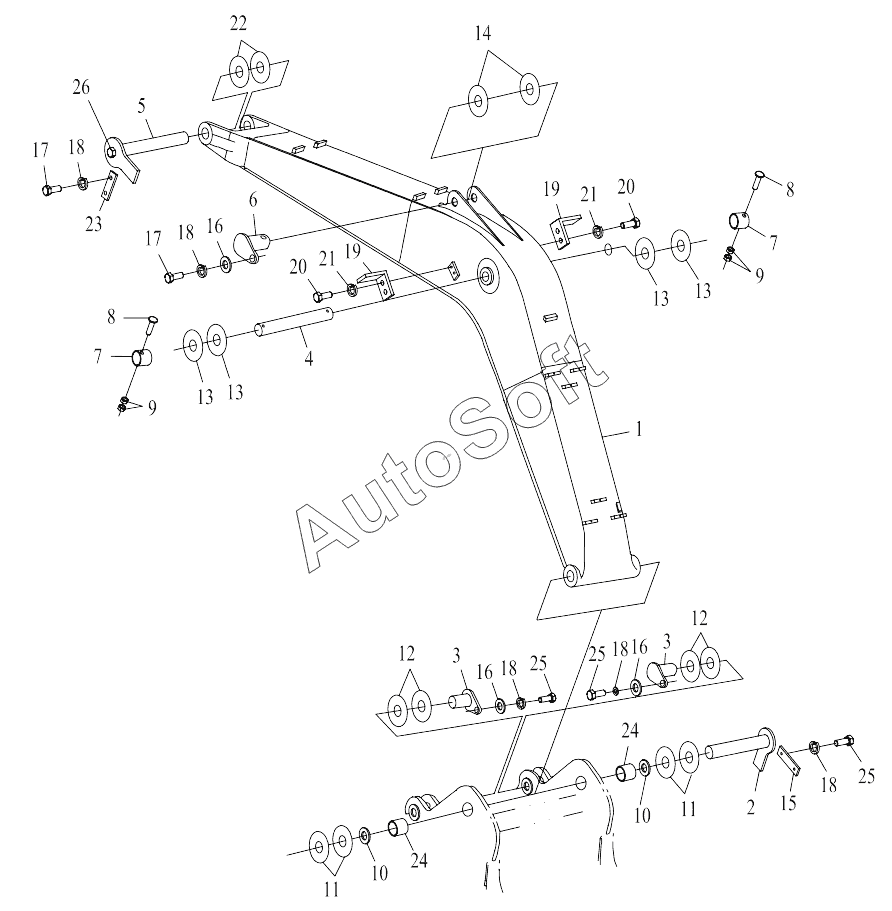

Каталог запасных частей к технике: Lonking (LongGong) CDM-6240 (2015). BOOM ASSY
1
2
3
3
4
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
13
13
14
15
16
16
16
17
17
18
18
18
18
18
19
19
20
20
21
21
22
23
24
24
25
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | BOOM | |
| 2 | 3***4 | PIN 90 | |
| 3 | 3***3 | PIN 80 | |
| 4 | 3***6 | MIDDLE PIN ASS'Y, BOOM | |
| 5 | 3***1 | FRONT PIN ASS'Y, BOOM | |
| 6 | 3***2 | CYLINDER PIN ASS'Y, ARM | |
| 7 | 3***7 | SLEEVE | |
| 8 | 5***1 | BOLT M16x150 | |
| 9 | 5***2 | NUT M16 | |
| 10 | 6***5 | DUST SEAL 90x105x6 | |
| 11 | 3***1 | W ASHER | |
| 12 | 3***8 | ADJUST SHIM | |
| 13 | 3***6 | ADJUST SHIM | |
| 14 | 3***7 | ADJUST SHIM | |
| 15 | 3***7 | LOCK PLATE | |
| 16 | 3***1 | SHIM PLATE | |
| 17 | 5***2 | BOLT M16x40 | |
| 18 | 5***2 | SPRING WASHER 16 | |
| 19 | 3***9 | LAMP BRACKET | |
| 20 | 5***2 | BOLT M12x25 | |
| 21 | 5***2 | WASHER 12 | |
| 22 | 3***1 | W ASHER | |
| 23 | 3***0 | PRESS PLATE | |
| 24 | 3***0 | STEEL SLEEVE | |
| 25 | 5***2 | BOLT M16x35 | |
| 26 | 3***8 | PLUG |
