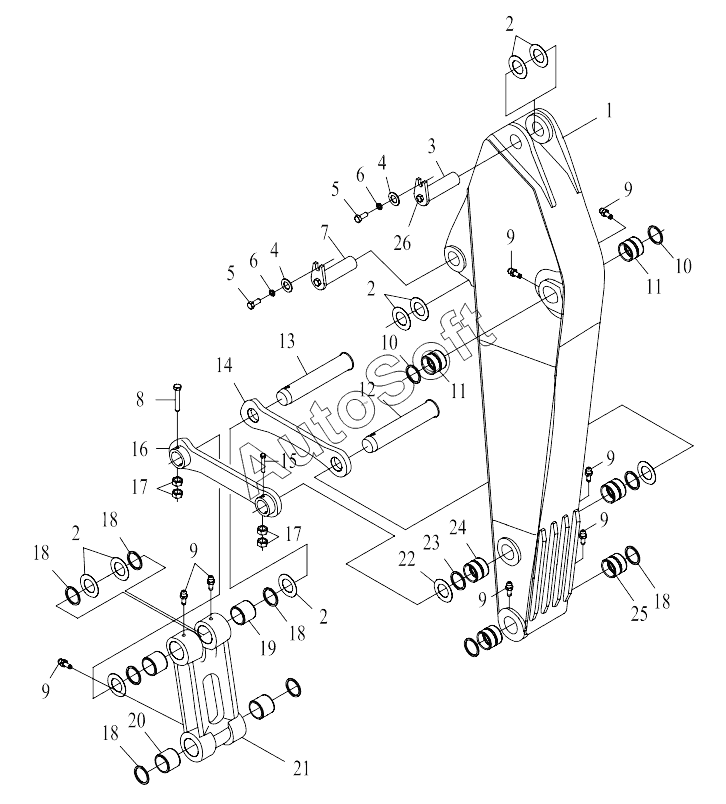

Каталог запасных частей к технике: Lonking (LongGong) CDM-6240 (2015). ARM ASSY
1
2
2
2
2
3
4
4
5
5
6
6
7
8
9
9
9
9
9
9
9
10
10
11
11
12
13
14
15
16
17
17
18
18
18
18
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | ARM | |
| 2 | 3***8 | ADJUST SHIM | |
| 3 | 3***2 | CYLINDER PIN ASS'Y, ARM | |
| 4 | 3***4 | SHIM PLATE | |
| 5 | 5***2 | BOLT M16x30 | |
| 6 | 5***2 | SPRING WASHER 16 | |
| 7 | 3***6 | PIN ASS'Y | |
| 8 | 5***1 | BOLT M16x150 | |
| 9 | 6***3 | GREASE FITTING PT1/8 | |
| 10 | 6***5 | DUST SEAL 90x105x6 | |
| 11 | 3***4 | STEEL SLEEVE | |
| 12 | 3***4 | PIN ASS'Y, LINK | |
| 13 | 3***5 | PIN ASS'Y, LINK | |
| 14 | 3***4 | LINK, R.H. | |
| 15 | 5***1 | BOLT M16x140 | |
| 16 | 3***6 | LINK, L.H. | |
| 17 | 5***2 | NUT M16 | |
| 18 | 6***4 | DUST SEAL Ф80x95x6 | |
| 19 | 3***8 | STEEL SLEEVE | |
| 20 | 3***9 | STEEL SLEEVE | |
| 21 | 3***3 | LINK | |
| 22 | 3***0 | ADJUST SHIM | |
| 23 | 6***3 | DUST SEAL Ф70x85x6 | |
| 24 | 3***9 | STEEL SLEEVE | |
| 25 | 3***0 | STEEL SLEEVE | |
| 26 | 3***8 | PLUG |
