Каталог запасных частей к технике: Lonking (LongGong) CDM-307 (2013). Implement Hydraulic System
26
26
18
18
19
20
21
21
22
22
23
23
23
23
23
23
24
25
17
17
17
17
27
28
29
29
30
30
31
32
33
33
33
33
9
9
2
3
3
4
4
5
5
6
6
7
7
8
8
1
9
9
10
10
10
10
11
11
11
11
12
12
12
12
13
13
14
15
15
16

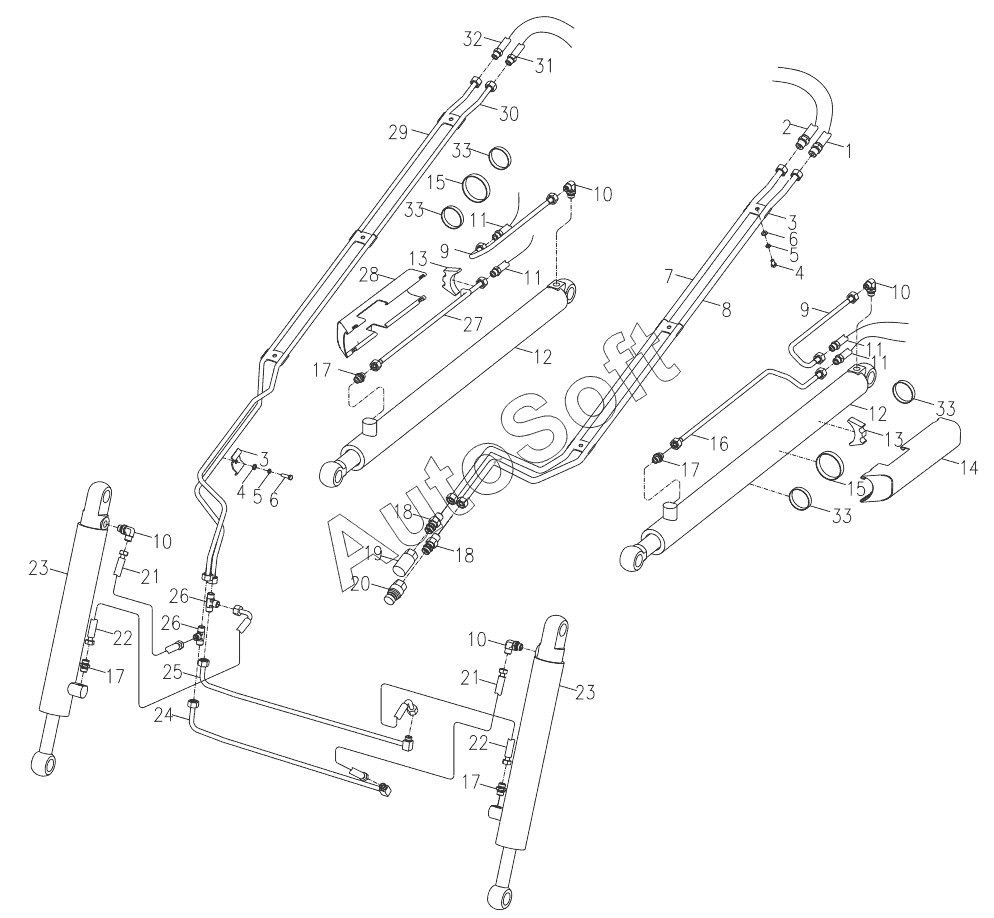

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***C | Attachment connecting A hose | |
| 2 | 1***C | Attachment connecting B hose | |
| 3 | L***3 | Oil return tank hose | |
| 4 | G***3 | Bolt | |
| 5 | G***3 | Washer | |
| 6 | G***1 | Washer | |
| 7 | L***7 | Tool connect lift pipe B | |
| 7 | L***7 | Tool connect lift pipe B | |
| 8 | L***8 | Tool connect lift pipe A | |
| 8 | L***8 | Tool connect lift pipe A | |
| 9 | L***8 | Right lift cylinder big chamber pipe | |
| 9 | L***8 | Right lift cylinder big chamber pipe | |
| 10 | L***G | Bucket cylinder big chamber bend | |
| 11 | 1***C | Lift cylinder hose | |
| 12 | L***6 | Lift cylinder | |
| 12 | L***6 | Lift cylinder | |
| 13 | L***2 | Rubber pad | |
| 14 | L***1 | Vitta guard | |
| 15 | J***9 | Hose clamp | |
| 16 | L***5 | Left lift cylinder small chamber pipe | |
| 17 | L***8 | Bucket cylinder small chamber straight | |
| 18 | L***7 | Connector | |
| 19 | F***A | Quick disconnect connector | |
| 20 | F***A | Quick disconnect connector | |
| 21 | 2***C | Bucket cylinder big chamber hose | |
| 22 | 2***C | Bucket cylinder small chamber hose | |
| 23 | L***1 | Tilt cylinder | |
| 23 | L***1 | Tilt cylinder | |
| 23 | L***1 | Tilt cylinder | |
| 24 | L***3 | Bucket cylinder big chamber pipe | |
| 25 | L***4 | Bucket cylinder small chamber pipe | |
| 26 | L***8 | Bucket disfluence duplex fitting | |
| 27 | L***7 | Right lift cylinder small chamber pipe | |
| 28 | L***7 | Right pipe guard | |
| 29 | L***4 | Bucket cylinder small chamber pipe | |
| 29 | L***4 | ||
| 30 | L***5 | Bucket cylinder big chamber pipe | |
| 30 | L***5 | ||
| 31 | 1***C | Bucket cylinder chamber hose | |
| 32 | 1***C | Bucket cylinder big chamber hose | |
| 33 | J***9 | Hose clamp |
