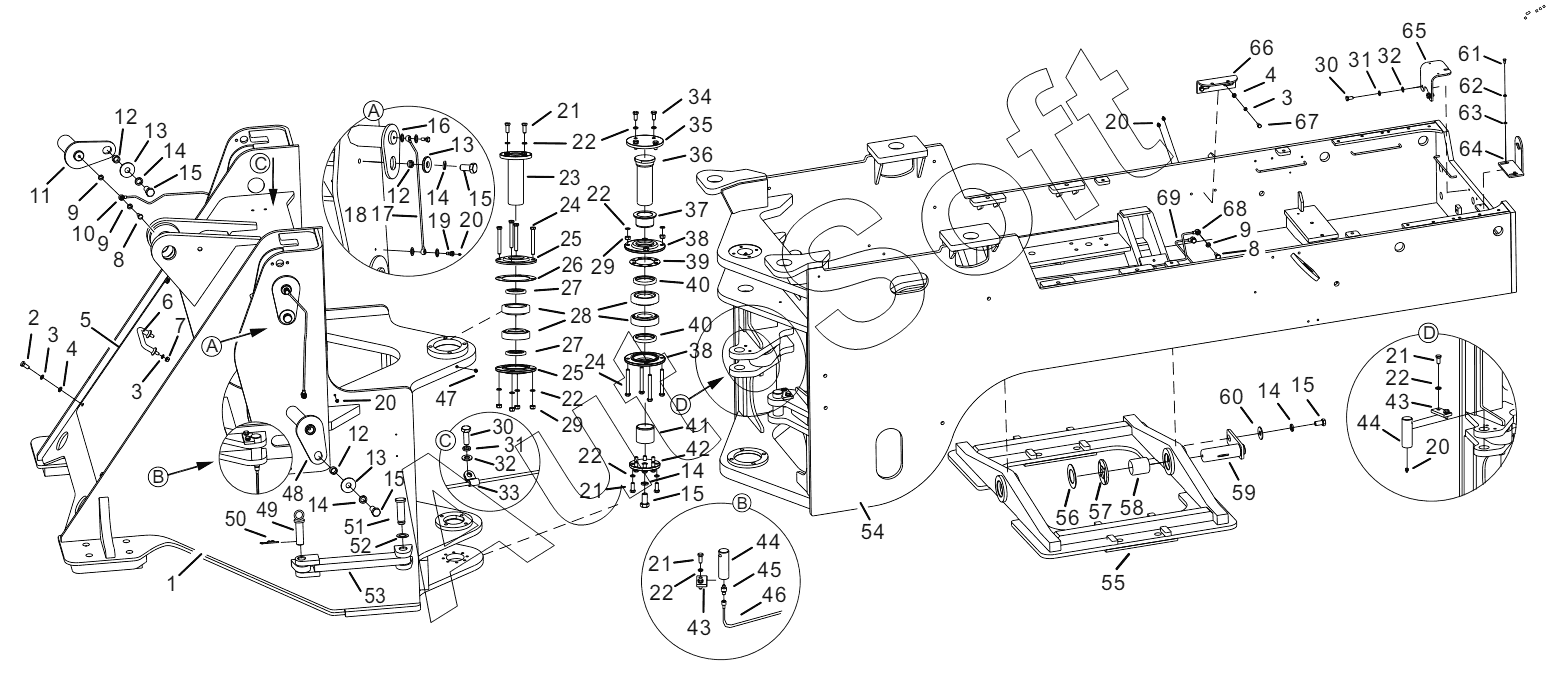

Каталог запасных частей к технике: Lonking (LongGong) LG833NG (2015). FRAME ASSEMBLY (30810900346)
1
2
3
3
3
4
4
5
6
7
8
8
9
9
9
10
11
12
12
12
13
13
13
14
14
14
14
14
15
15
15
15
15
16
17
18
19
20
20
20
20
21
21
21
21
22
22
22
22
22
22
23
24
24
25
25
26
27
27
28
29
29
30
30
31
31
32
32
33
34
35
36
37
38
38
39
40
40
41
42
43
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***7 | Front frame welding | |
| 2 | 5***4 | Bolt | |
| 3 | 5***7 | Spring lock washer | |
| 4 | 5***5 | Plain washer | |
| 5 | 3***0 | Cover plate | |
| 6 | 6***1 | Handrail assembly | |
| 7 | 5***9 | Nut | |
| 8 | 3***7 | Bolt | |
| 9 | 6***9 | Washer 10 | |
| 10 | 3***5 | Welding of filler pipe of pin shaft of bucket cylinder | |
| 11 | 3***0 | Welding of rear pin shaft of bucket cylinder | |
| 12 | 3***5 | Sleeve | |
| 13 | 5***1 | Washer 20 | |
| 14 | 5***7 | Washer | |
| 15 | 5***4 | Bolt M20x35 | |
| 16 | 3***2 | Welding of boom upper pin shaft | |
| 17 | 3***6 | Welding of filler pipe of pin shaft of boom | |
| 18 | 3***7 | Welding of filler pipe of pin shaft of boom | |
| 19 | 3***0 | Flow nipple bolt | |
| 20 | 5***1 | Oil cup | |
| 21 | 5***4 | Bolt | |
| 22 | 5***7 | Spring lock washer | |
| 23 | 3***6 | Articulated upper pin welding | |
| 24 | 5***4 | Bolt M12x100 | |
| 25 | 3***0 | Bearing cover | |
| 26 | 6***1 | Adjusting pad | |
| 27 | 5***1 | Gasket ring FB60x80x12 | |
| 28 | 5***1 | Bearing 32212 | |
| 29 | 5***9 | Nut | |
| 30 | 5***4 | Bolt | |
| 31 | 5***7 | Washer | |
| 32 | 5***5 | Washer | |
| 33 | 6***1 | Filler pipe clip assembly | |
| 34 | 5***4 | Bolt | |
| 35 | 3***5 | Cover | |
| 36 | 3***0 | Lower articulated pin | |
| 37 | 3***6 | Shaft sleeve | |
| 38 | 3***7 | Bearing cover | |
| 39 | 6***0 | Adjusting pad | |
| 40 | 5***1 | Gasket ring FB70x90x12 | |
| 41 | 3***9 | Shaft sleeve | |
| 42 | 3***8 | End cover | |
| 43 | 3***2 | Card board | |
| 44 | 6***1 | Steering pin | |
| 45 | 3***3 | Feed connector | |
| 46 | 3***2 | Welding of oil inlet pipe for steering pin shaft | |
| 47 | 5***1 | Oil cup 45°M10x1 | |
| 48 | 3***3 | Welding of boom cylinder pin shaft | |
| 49 | 3***2 | Pin shaft welding | |
| 50 | 5***1 | Double layer compound spring cotter pin 4x44 | |
| 51 | 3***4 | Pin shaft | |
| 52 | 5***7 | Circlip 30 | |
| 53 | 3***6 | Fixing rod welding | |
| 54 | 3***8 | Rear frame welding | |
| 55 | 3***5 | Welding of swing span | |
| 56 | 3***8 | Swing span adjusting shim | |
| 57 | 6***3 | Copper gasket | |
| 58 | 6***2 | Sleeve | |
| 59 | 3***6 | Welding of swing span pin | |
| 60 | 5***5 | Washer | |
| 61 | 5***4 | Bolt | |
| 62 | 5***7 | Spring lock washer | |
| 63 | 5***1 | Plain washer | |
| 64 | 3***0 | Power switch Mounting plate | |
| 65 | 3***1 | Buzzer fixing plate | |
| 66 | 3***6 | Oil filter support | |
| 67 | 5***4 | Bolt | |
| 68 | 3***6 | Welding of the front filler pipe of swing span pin | |
| 69 | 3***5 | Welding of the rear filler pipe of swing span pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
