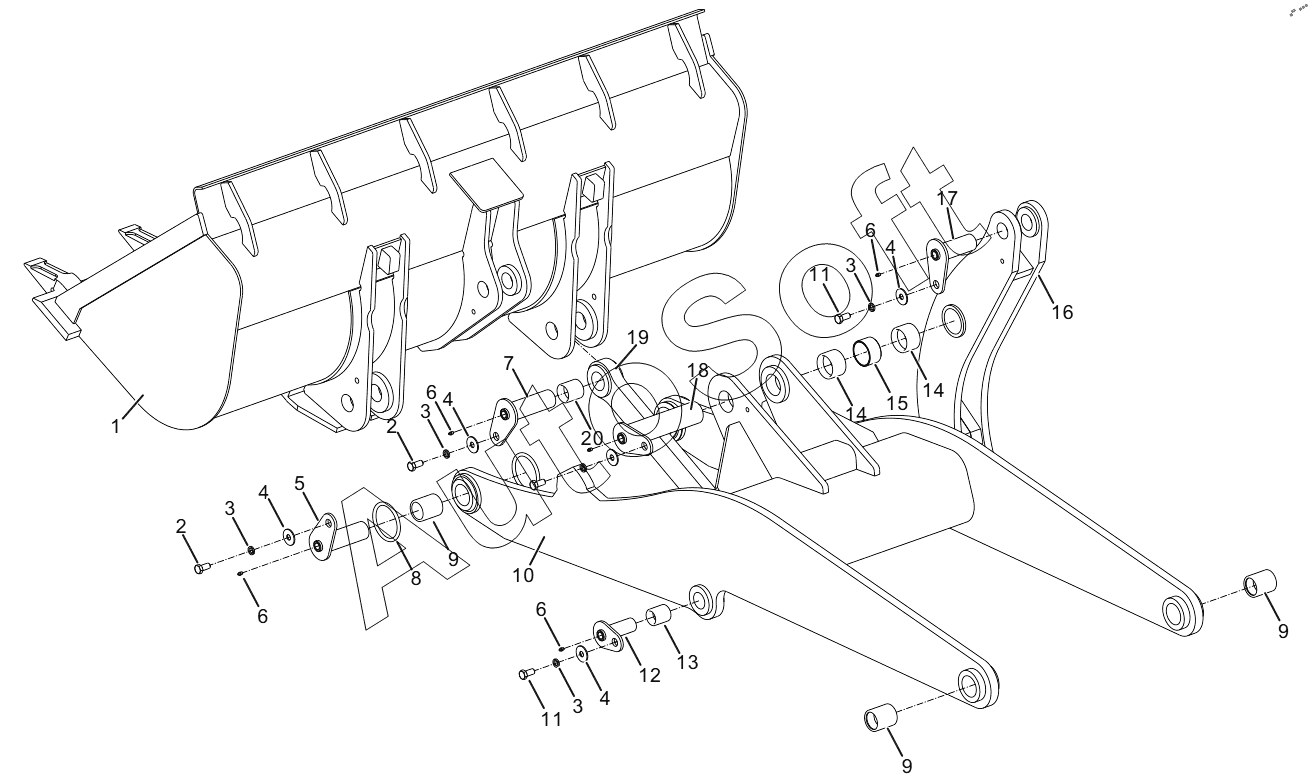

Каталог запасных частей к технике: Lonking (LongGong) LG833NG (2015). IMPLEMENT SYSTEM (30811900258)
1
2
2
3
3
3
3
4
4
4
4
5
5
5
6
6
6
6
7
7
8
9
9
9
10
10
10
10
11
11
12
13
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***3 | Bucket assembly | |
| 2 | 5***4 | Bolt M20x35 | |
| 3 | 5***7 | Washer | |
| 4 | 5***1 | Washer 20 | |
| 5 | 3***6 | Lift cylinder lower pin weldment | |
| 5 | 3***5 | Welding of bucket lower pin shaft | |
| 5 | 3***0 | Welding of bucket lower pin shaft | |
| 6 | 5***1 | Oil cup | |
| 7 | 3***7 | Bucket upper pin weldment | |
| 7 | 3***9 | Welding of bucket upper pin shaft | |
| 8 | 6***8 | O-sealing ring | |
| 9 | 6***9 | Lift arm lower shaft sleeve | |
| 10 | 3***5 | Boom welding | |
| 10 | 3***9 | Boom welding | |
| 10 | 3***1 | Boom welding | |
| 10 | 3***2 | Boom welding | |
| 11 | 5***4 | Bolt M20 x 40 | |
| 12 | 3***8 | Welding of boom cylinder upper pin shaft | |
| 13 | 6***2 | Sleeve | |
| 14 | 6***8 | Lift arm upper shaft sleeve | |
| 15 | 3***6 | Tilt arm isolation sleeve | |
| 16 | 3***3 | Rocker arm welding | |
| 17 | 3***7 | Welding of end point pin shaft of rocker arm | |
| 18 | 3***6 | Welding of rocker arm middle pin shaft | |
| 19 | 3***2 | Tie rod welding | |
| 20 | 6***3 | Pull rod shaft sleeve |
