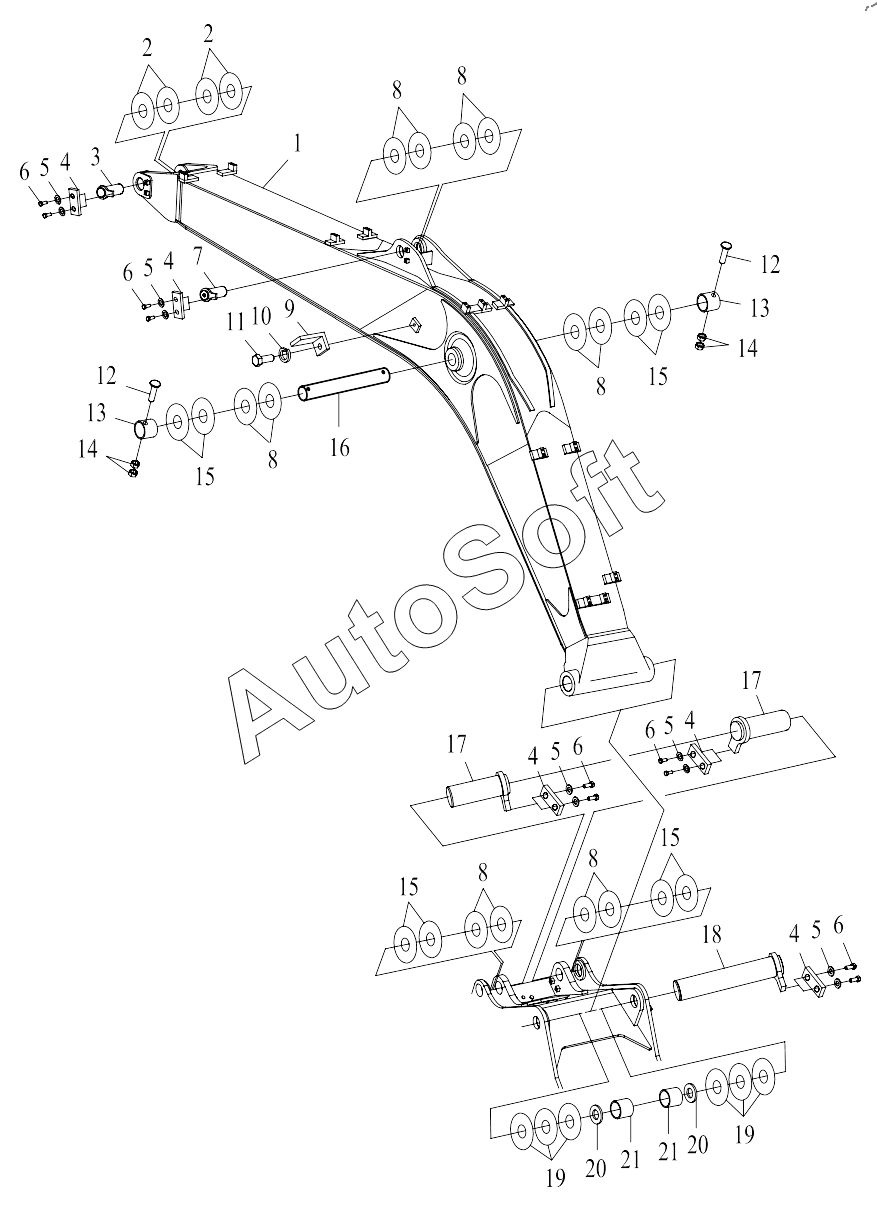

Каталог запасных частей к технике: Lonking (LongGong) CDM-6150 (2012). BOOM ASSY
11
21
21
20
20
19
19
18
17
17
16
15
15
15
15
14
14
13
13
12
12
1
10
9
8
8
8
8
8
8
7
6
6
6
6
6
5
5
5
5
5
4
4
4
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | BOOM WELDING | |
| 2 | 3***5 | ADJUST SHIMS d71Чd130 | |
| 3 | 3***8 | PIN ASS'Y 1 | |
| 4 | 3***6 | PLATE | |
| 5 | 5***1 | WASHER 12 | |
| 6 | 5***2 | BOLT M12x30 | |
| 7 | 3***9 | PIN ASS'Y 2 | |
| 8 | 3***3 | ADJUST SHIMS d71Чd120 | |
| 9 | 3***1 | LAMP BRACKET | |
| 10 | 5***1 | WASHER 16 | |
| 11 | 5***2 | BOLT M16x30 | |
| 12 | 5***1 | BOLT M16x150 | |
| 13 | 3***0 | FIXED BUSHING | |
| 14 | 5***2 | NUT M16 | |
| 15 | 3***7 | ADJUST SHIMS d71Чd110 | |
| 16 | 3***8 | PIN, MIDDLE | |
| 17 | 3***1 | PIN ASS'Y 4 | |
| 18 | 3***0 | PIN ASS'Y 3 | |
| 19 | 3***6 | ADJUST SHIMS d71Чd140 | |
| 20 | 6***3 | DUST SEAL Ф70x85x6 | |
| 21 | 3***4 | STEEL SLEEVE d70Чd85Ч74 |
