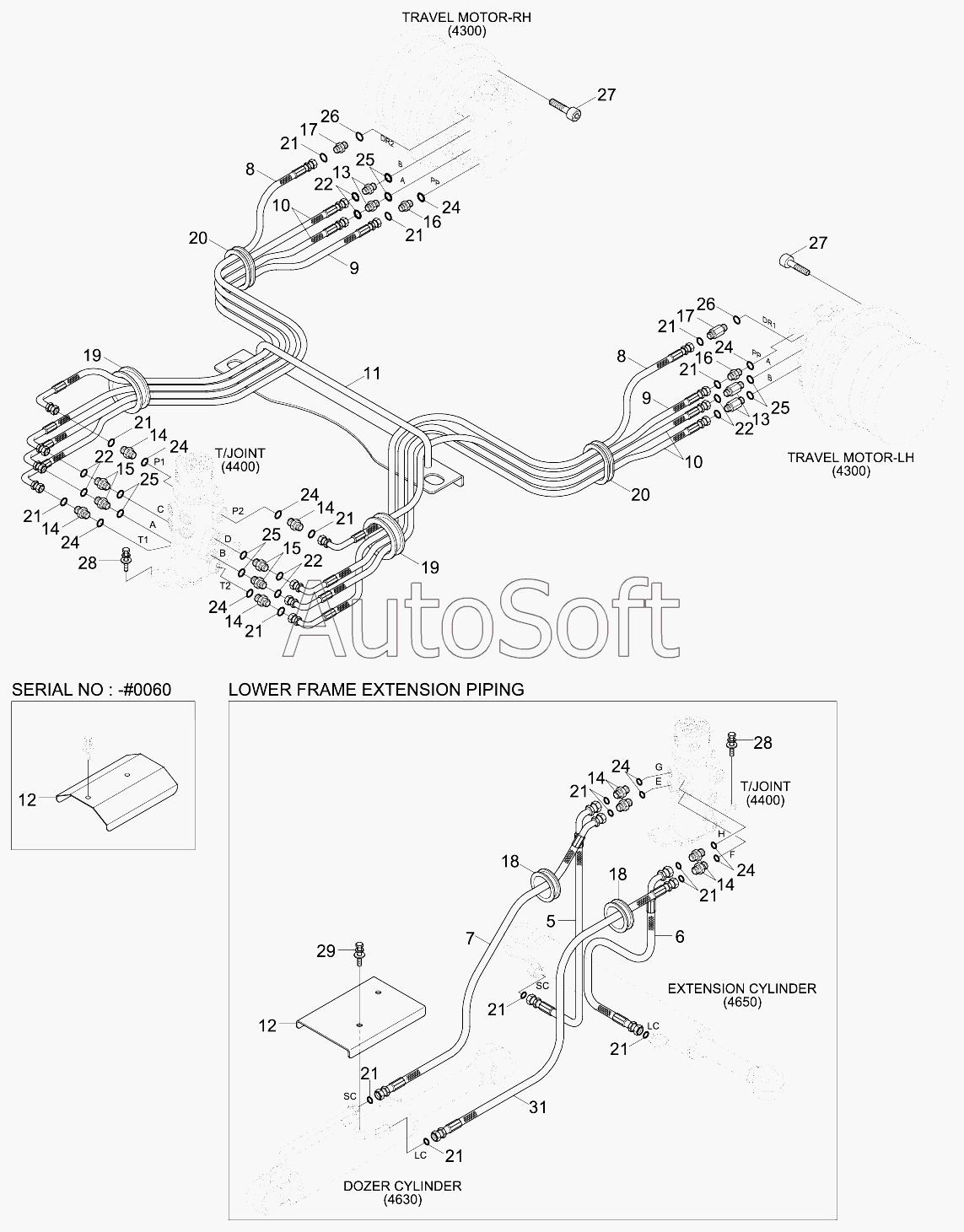

Каталог запасных частей к технике: Hyundai R16-9 (2013). TRAVEL HYD PIPING
17
17
31
29
28
28
27
27
26
26
25
25
25
25
24
24
24
24
24
24
24
24
22
22
22
22
21
21
21
21
21
21
21
21
21
21
21
21
21
21
20
20
19
19
18
18
12
12
16
16
15
15
14
14
14
14
14
14
13
13
12
11
10
10
9
9
8
8
7
6
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | P***6 | Hose Assy-Orfs 0x90 | |
| 6 | P***1 | Hose Assy-Orfs 0x90 | |
| 7 | P***2 | Hose Assy-Orfs 0x45 | |
| 8 | P***5 | Hose Assy-Orfs 0x90 | |
| 9 | P***6 | Hose Assy-Orfs 0x90 | |
| 10 | P***5 | Hose Assy-Orfs 0x90 | |
| 11 | 3***2 | Guide-Hose | |
| 12 | 3***2 | Cover-Dozer Cylinder | |
| 12 | 3***3 | Cover-Dozer Cylinder | |
| 13 | X***3 | Connector-Long, Orfs | |
| 14 | X***1 | CONNECTOR-ORFS | |
| 15 | X***2 | CONNECTOR-ORFS | |
| 16 | 3***0 | Connector-Orfs | |
| 17 | 3***0 | Connector-Long | |
| 18 | S***0 | Grommet | |
| 19 | S***6 | Grommet | |
| 20 | S***5 | Grommet | |
| 21 | S***1 | O-RING | |
| 22 | S***1 | O-RING | |
| 24 | S***4 | O-RING | |
| 25 | S***4 | O-RING | |
| 26 | S***4 | O-Ring | |
| 27 | S***6 | BOLT-SOCKET | |
| 28 | S***6 | BOLT-W/WASHER | |
| 29 | S***6 | BOLT-W/WASHER | |
| 31 | P***2 | Hose Assy-Orfs 0x0 |
