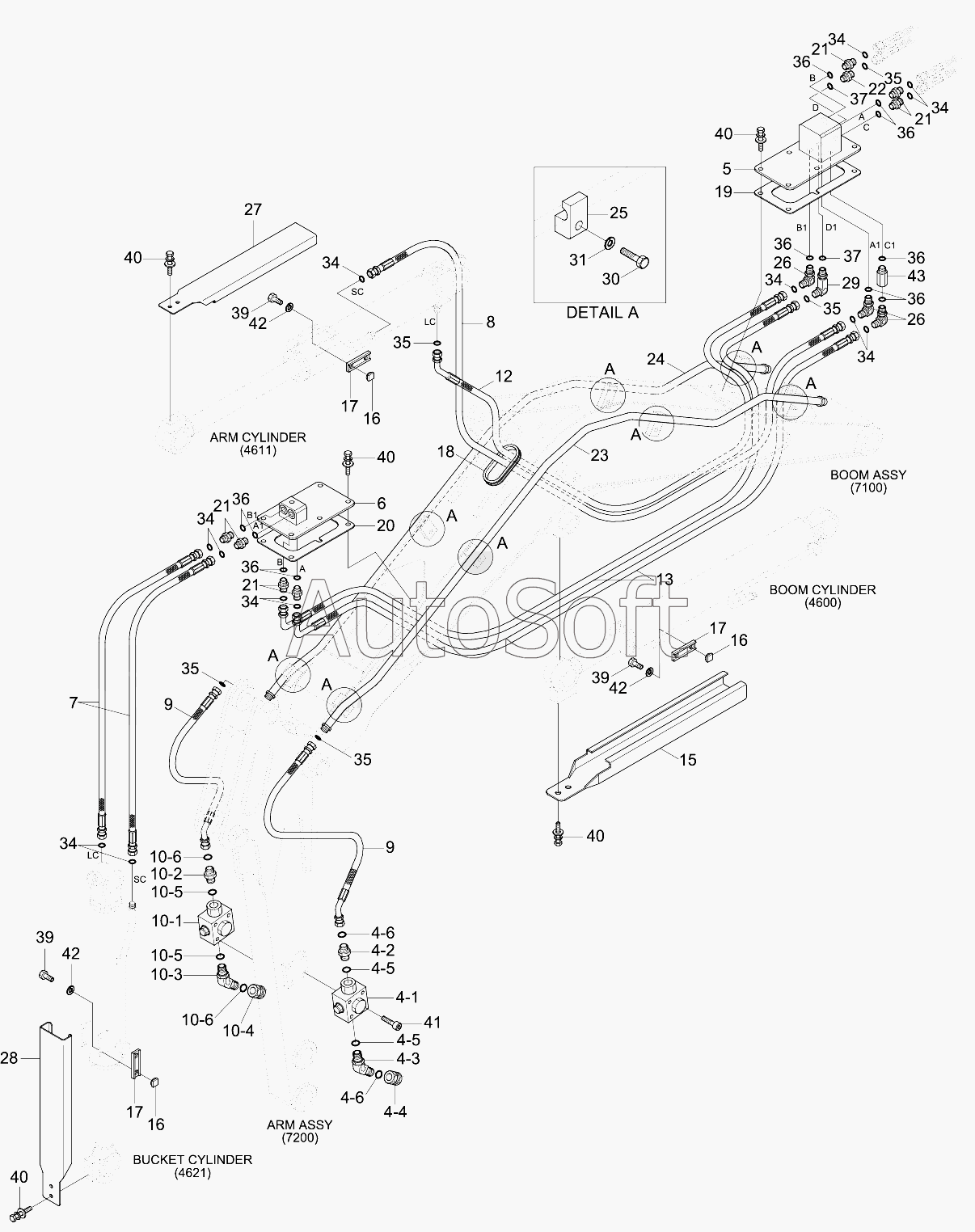

Каталог запасных частей к технике: Hyundai R16-9 (2013). ATTACH HYDRAULIC PIPING
4
10-3
10-4
7
7
7
7
10
4
4-1
4-2
4-3
4-4
4-5
4-5
4-6
4-6
5
6
7
8
9
9
10
10-1
12
13
15
16
16
16
17
17
17
18
19
20
21
21
21
21
22
23
24
25
26
26
29
30
31
34
34
34
34
34
34
34
34
36
36
36
36
36
36
36
37
37
39
39
39
40
40
40
40
40
41
42
42
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 3***0 | Stop Valve Assy | |
| 10 | 3***1 | Stop Valve Assy | |
| 10-1 | 3***0 | Body Assy | |
| 10-3 | P***4 | Elbow-45 | |
| 10-4 | P***3 | Plug-Cap | |
| 12 | P***2 | Hose Assy-Orfs 0x0 | |
| 13 | P***8 | Hose Assy-Orfs 0x90 | |
| 15 | 3***0 | Cover | |
| 16 | 3***0 | Collar | |
| 17 | 3***0 | Pad | |
| 18 | 3***0 | Grommet | |
| 19 | 3***1 | Gasket | |
| 20 | 3***1 | Gasket | |
| 21 | X***1 | CONNECTOR-ORFS | |
| 22 | X***2 | CONNECTOR-ORFS | |
| 23 | 3***0 | Pipe Assy-Lh | |
| 24 | 3***0 | Pipe Assy-Rh | |
| 25 | 3***0 | Clamp-Pipe | |
| 26 | X***1 | ELBOW-90,ORFS | |
| 29 | 3***0 | ELBOW-90,LONG,ORFS | |
| 30 | S***6 | Bolt-Hex | |
| 31 | S***6 | WASHER-SPRING | |
| 34 | S***1 | O-RING | |
| 36 | S***4 | O-RING | |
| 37 | S***4 | O-RING | |
| 39 | S***6 | Bolt-Hex | |
| 4 | 3***0 | Stop Valve Assy | |
| 4 | 3***1 | Stop Valve Assy | |
| 4-1 | 3***0 | Body Assy | |
| 4-2 | X***5 | Connector-Orfs | |
| 4-3 | X***4 | Elbow-45, Orfs | |
| 4-4 | X***3 | CAP-HYD,ORFS | |
| 4-5 | S***1 | O-RING | |
| 4-6 | S***4 | O-RING | |
| 40 | S***6 | BOLT-W/WASHER | |
| 41 | S***6 | BOLT-SOCKET | |
| 42 | S***6 | WASHER-SPRING | |
| 43 | 3***0 | Adapter | |
| 5 | 3***2 | Terminal Assy | |
| 6 | 3***2 | Terminal Assy | |
| 7 | P***3 | Hose Assy-Orfs 0x0 | |
| 7 | P***3 | Hose Assy-Orfs, Thd(0x0) | |
| 7 | P***3 | Hose Assy-Hyd, Thd 0x0 | |
| 7 | P***6 | Hose Assy-Orfs, Thd(0x45) | |
| 7 | P***6 | Hose Assy-Hyd, Thd 0x45 | |
| 8 | P***3 | Hose Assy-Orfs 0x0 | |
| 9 | P***6 | Hose Assy-Orfs 0x45 |
