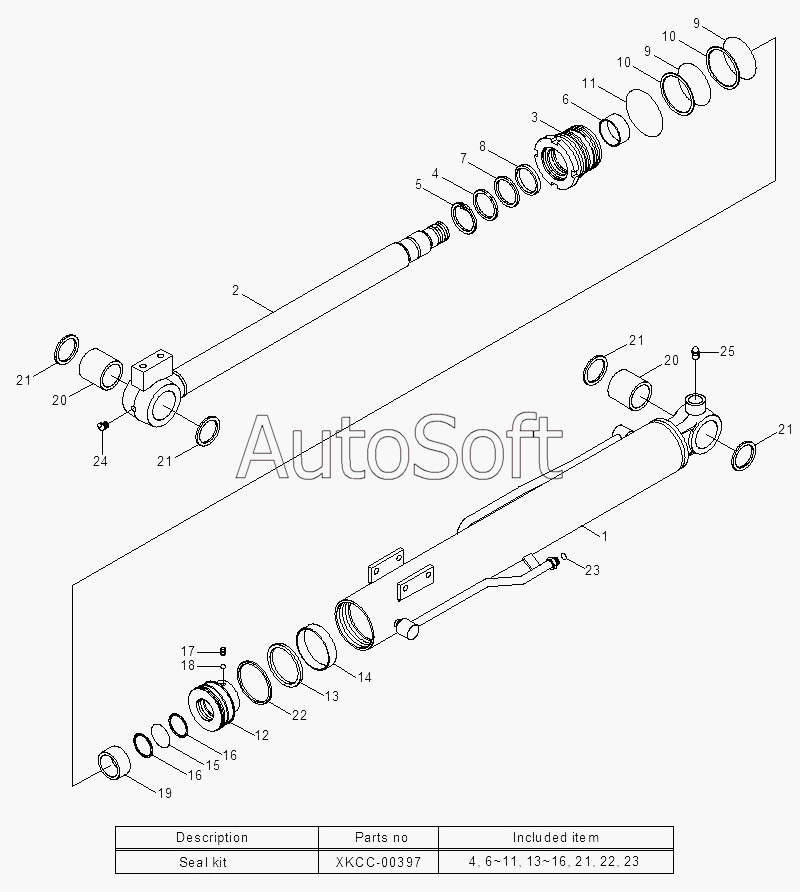

Каталог запасных частей к технике: Hyundai R16-9 (2013). BOOM CYLINDER
31MJ-50113
1
2
3
5
12
17
18
19
20
20
24
25
XKCC-00397
4
6
7
8
9
9
10
10
11
13
14
15
16
16
21
21
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31MJ-50113 | 3***3 | Boom Cylinder Assy | |
| XKCC-00397 | X***7 | Seal Kit | |
| 1 | X***8 | Tube Assy | |
| 2 | X***7 | Rod Assy | |
| 3 | X***2 | Gland | |
| 4 | X***8 | Wiper-Dust | |
| 5 | X***9 | Ring-Retaining | |
| 6 | X***3 | Bearing-Dry | |
| 7 | X***4 | Seal-Rod | |
| 8 | X***4 | Ring-Back Up | |
| 9 | X***9 | O-Ring | |
| 10 | X***5 | Ring-Back Up | |
| 11 | X***0 | O-Ring | |
| 12 | X***6 | Piston | |
| 13 | X***7 | Seal-Piston | |
| 14 | X***8 | Ring-Wear | |
| 15 | X***9 | O-Ring | |
| 16 | X***0 | Ring-Back Up | |
| 17 | X***2 | Screw-Set | |
| 18 | X***1 | Ball-Steel | |
| 19 | X***1 | Ring-Cushion | |
| 20 | 6***0 | Bushing-Pin | |
| 21 | X***3 | Seal-Dust | |
| 22 | X***4 | Ring-Dust | |
| 23 | X***5 | O-Ring | |
| 24 | X***1 | Nipple-Grease | |
| 25 | X***9 | Nipple-Grease |
