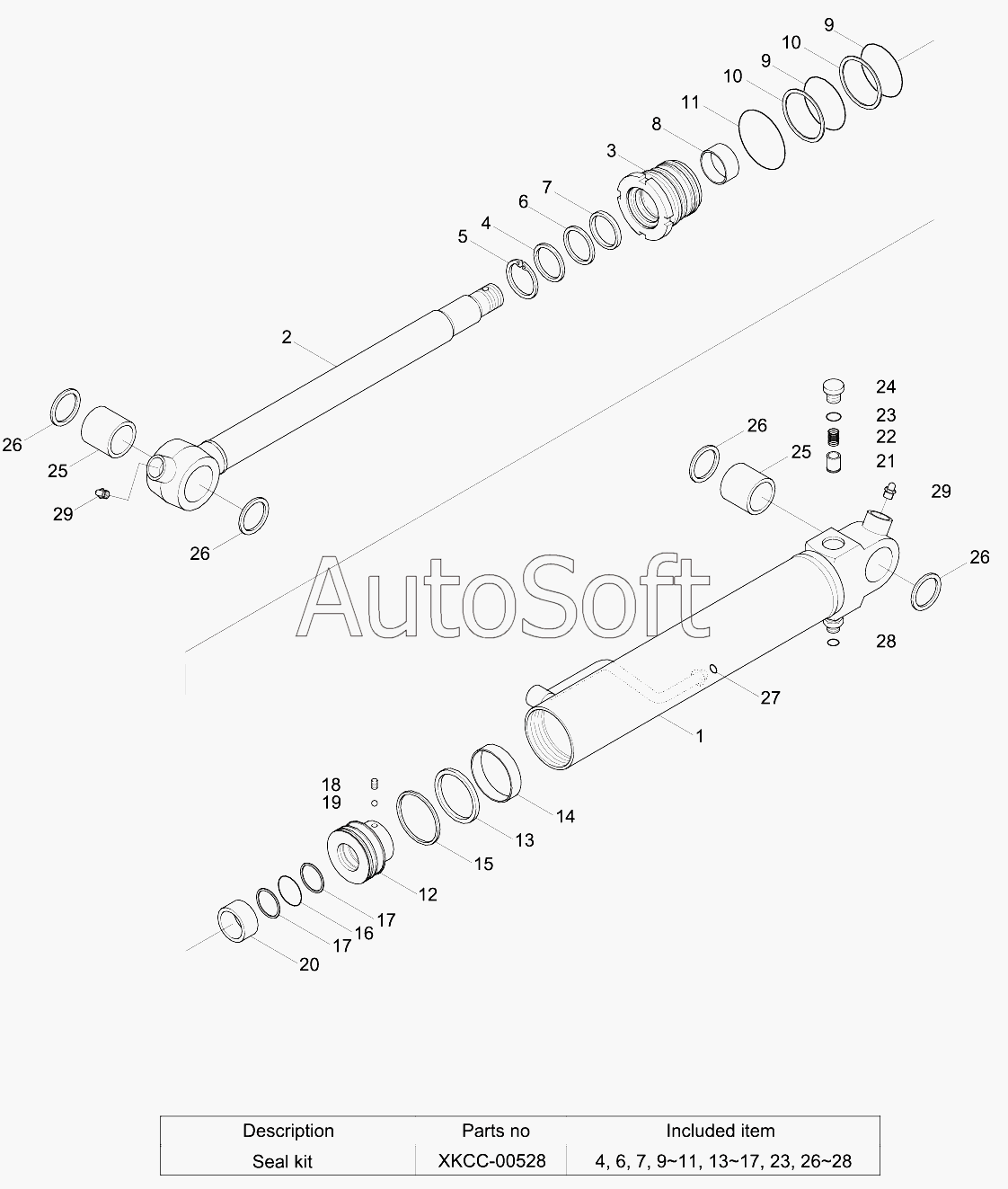

Каталог запасных частей к технике: Hyundai R16-9 (2013). ARM CYLINDER
XKCC-00528
28
27
26
26
26
26
23
17
17
16
15
14
13
11
10
10
9
9
7
6
4
31MJ-50123
29
29
25
25
24
22
21
20
19
18
12
8
5
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31MJ-50123 | 3***3 | Arm Cylinder Assy | |
| XKCC-00528 | X***8 | Seal Kit | |
| 1 | X***9 | Tube Assy | |
| 2 | X***5 | Rod Assy | |
| 3 | X***8 | Gland | |
| 4 | X***8 | Wiper-Dust | |
| 5 | X***9 | Ring-Retaining | |
| 6 | X***4 | Seal-Rod | |
| 7 | X***4 | Ring-Back Up | |
| 8 | X***3 | Bearing-Dry | |
| 9 | X***9 | O-Ring | |
| 10 | X***5 | Ring-Back Up | |
| 11 | X***0 | O-Ring | |
| 12 | X***6 | Piston | |
| 13 | X***7 | Seal-Piston | |
| 14 | X***8 | Ring-Wear | |
| 15 | X***4 | Ring-Dust | |
| 16 | X***9 | O-Ring | |
| 17 | X***0 | Ring-Back Up | |
| 18 | X***2 | Screw-Set | |
| 19 | X***1 | Ball-Steel | |
| 20 | X***9 | Ring-Cushion | |
| 21 | X***0 | Check Valve | |
| 22 | X***3 | Spring-Coil | |
| 23 | X***1 | O-Ring | |
| 24 | X***2 | Plug-Hyd | |
| 25 | 6***0 | Bushing-Pin | |
| 26 | X***3 | Seal-Dust | |
| 27 | X***5 | O-Ring | |
| 28 | X***8 | O-Ring | |
| 29 | X***9 | Nipple-Grease |
