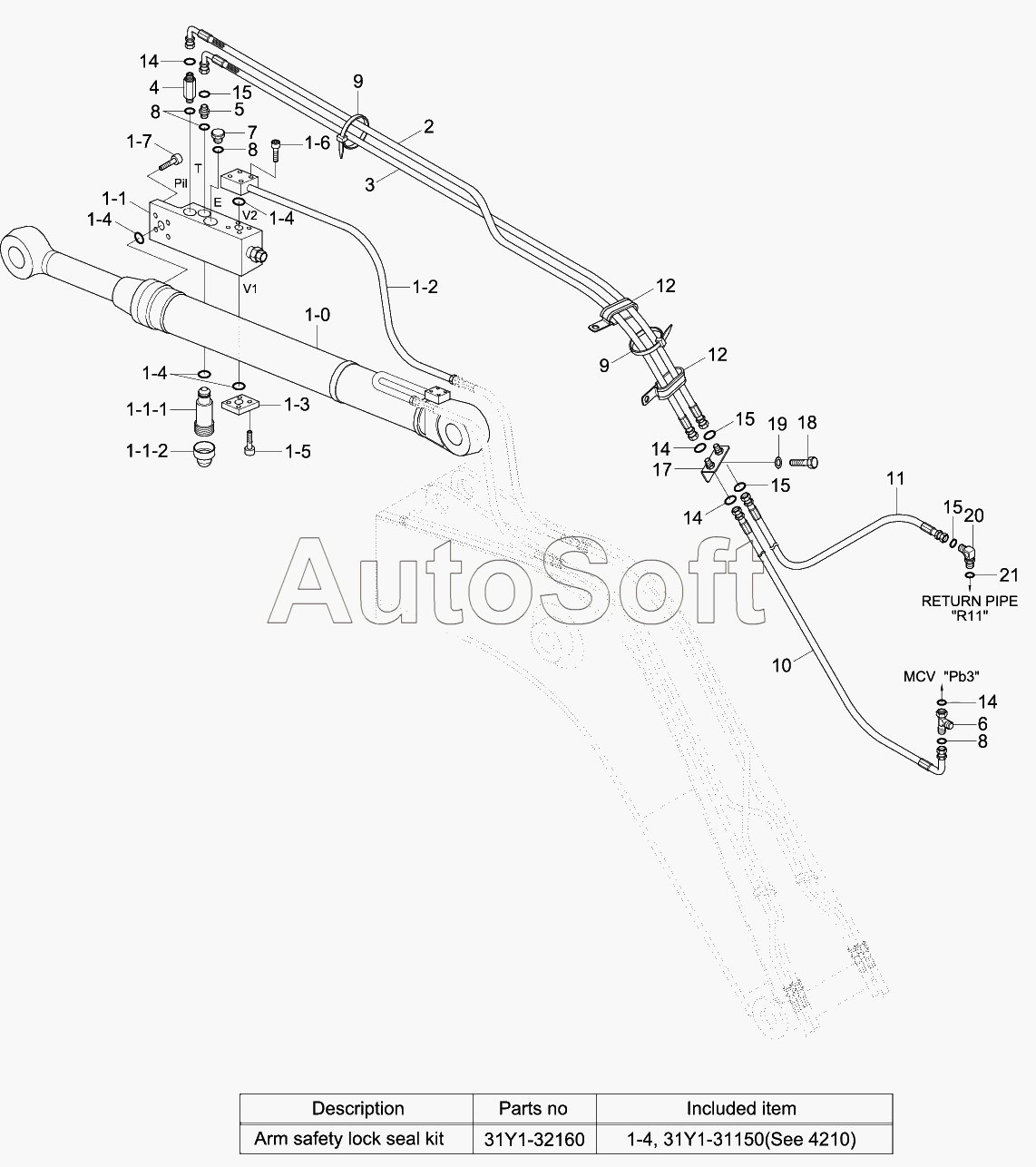

Каталог запасных частей к технике: Hyundai R140W-9 (2013). ARM SAFETY LOCK SYSTEM
31Y1-31150
1
1
1-1
2
2
2
3
3
3
4
10
10
11
11
1
1-0
1-1
1-1-1
1-1-2
1-2
1-3
1-5
1-6
1-7
2
3
4
5
6
7
8
8
8
9
9
10
11
12
12
14
14
14
14
15
15
15
15
17
18
19
20
21
31Y1-32160
1-4
1-4
1-4
1-4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Y1-31150 | 3***0 | Seal Kit | |
| 31Y1-32160 | 3***0 | Seal Kit | |
| 1 | 3***0 | Arm Safety Lock Cylinder | |
| 1 | 3***1 | Arm Safety Lock Cylinder | |
| 1 | 3***2 | Arm Safety Lock Cylinder | |
| 1-0 | A***y | Arm Cyl Sub Assy | |
| 1-1 | 3***0 | Lock Valve-Arm Safety | |
| 1-1 | 3***0 | Lock Valve-Arm Safety | |
| 1-1-1 | X***1 | Valve-Relief | |
| 1-1-2 | D***A | Cap | |
| 1-1-3 | X***4 | Seal-Kit | |
| 1-2 | 3***0 | Pipe Assy-Rv | |
| 1-3 | P***2 | Flange-Hyd,Pluging | |
| 1-4 | Y***4 | O-RING | |
| 1-5 | S***6 | BOLT-SOCKET | |
| 1-6 | S***6 | Bolt-Socket | |
| 1-7 | S***6 | Bolt-Socket | |
| 10 | P***9 | Hose Assy-Orfs 0x90 | |
| 10 | P***8 | Hose Assy-Orfs 0x90 | |
| 10 | P***9 | Hose Assy-Orfs 0x90 | |
| 11 | P***5 | Hose Assy-Orfs 0x0 | |
| 11 | P***2 | Hose Assy-Orfs 0x0 | |
| 11 | P***2 | Hose Assy-Orfs 0x0 | |
| 12 | 3***0 | CLAMP-TUBE | |
| 14 | S***1 | O-RING | |
| 15 | S***1 | O-RING | |
| 17 | 3***0 | Termianl-Safety Vlv | |
| 18 | S***D | Bolt-Hex | |
| 19 | S***6 | WASHER-SPRING | |
| 2 | P***0 | Hose Assy-Orfs 0x90 | |
| 2 | P***8 | Hose Assy-Orfs 0x90 | |
| 2 | P***3 | Hose Assy-Orfs 0x90 | |
| 2 | P***7 | Hose Assy-Orfs 0x90 | |
| 20 | X***2 | ELBOW-90,ORFS | |
| 21 | S***4 | O-RING | |
| 3 | P***0 | Hose Assy-Orfs 0x90 | |
| 3 | P***8 | Hose Assy-Orfs 0x90 | |
| 3 | P***3 | Hose Assy-Orfs 0x90 | |
| 3 | P***7 | Hose Assy-Orfs 0x90 | |
| 4 | X***1 | CONNECTOR-ORFS | |
| 4 | X***3 | CONNECTOR-LONG,ORFS | |
| 5 | X***1 | ELBOW-90,ORFS | |
| 6 | X***1 | Tee-R/Type, Swivel, Orfs | |
| 7 | P***2 | Plug-Hex | |
| 8 | S***4 | O-RING | |
| 9 | S***2 | Clamp-Band |
