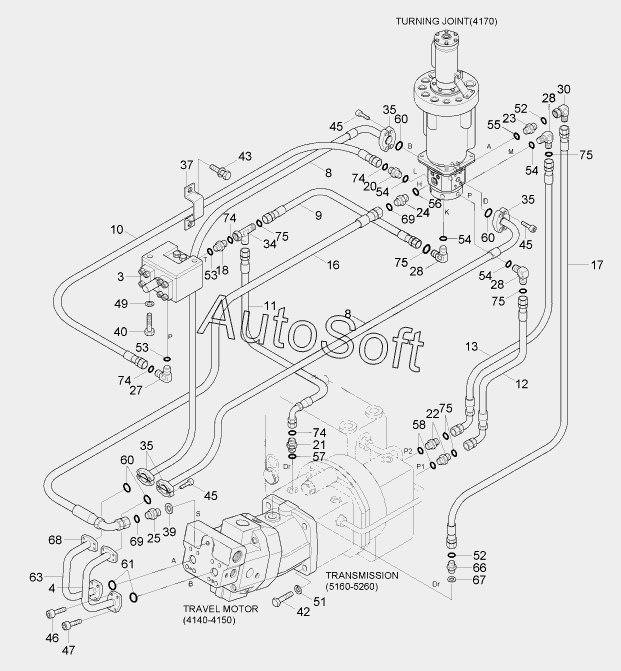

Каталог запасных частей к технике: Hyundai R170W-7 (2013). LOWER HYD PIPING 1 (-#0978)
53
53
30
34
34
35
35
35
37
39
40
42
43
45
45
45
46
47
49
51
52
52
28
28
28
54
54
54
54
55
56
57
58
60
60
60
61
63
66
67
68
69
69
74
74
74
74
75
75
75
75
75
17
3
4
8
8
9
9
10
10
11
11
12
12
13
13
16
18
18
20
20
21
21
22
22
23
24
25
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| LowerHydPiping1 | L***1 | Lower Hyd Piping 1 | |
| 3 | 8***4 | Valve-Locking | |
| 4 | 3***0 | Pipe Assy | |
| 8 | P***7 | Hose Assy-Flg 0x90 | |
| 9 | P***9 | Hose Assy-Thd | |
| 9 | P***9 | Hose Assy-Orfs 0x0 | |
| 10 | P***6 | Hose Assy-Thd 0x45 | |
| 10 | P***6 | Hose Assy-Orfs 0x45 | |
| 11 | P***3 | Hose Assy-Thd 0x90 | |
| 11 | P***3 | Hose Assy-Orfs 0x90 | |
| 12 | P***1 | Hose Assy-Thd 0x90 | |
| 12 | P***1 | Hose Assy-Orfs 0x45 | |
| 13 | P***3 | Hose Assy-Thd 0x90 | |
| 13 | P***3 | Hose Assy-Orfs 0x45 | |
| 16 | P***0 | Hose Assy-Orfs 0x90 | |
| 17 | P***6 | Hose Assy-Orfs 0x90 | |
| 18 | P***2 | Connector | |
| 18 | X***1 | CONNECTOR-ORFS | |
| 20 | P***3 | Connector | |
| 20 | X***3 | CONNECTOR-ORFS | |
| 21 | P***2 | Connector | |
| 21 | X***2 | Connector-Orfs | |
| 22 | P***5 | Connector | |
| 22 | X***5 | Connector-Orfs | |
| 23 | X***3 | CONNECTOR-ORFS | |
| 24 | X***4 | CONNECTOR-ORFS | |
| 25 | X***0 | Connector-Orfs | |
| 27 | P***1 | ELBOW-90 | |
| 27 | X***1 | ELBOW-90,ORFS | |
| 28 | P***2 | Elbow-90 | |
| 28 | X***2 | ELBOW-90,ORFS | |
| 30 | X***0 | Elbow-90,Orfs | |
| 34 | 3***0 | Tee-R/Type,S/Nut | |
| 34 | X***2 | Tee-R/Type,Orfs | |
| 35 | P***2 | FLANGE-HYD,SPLIT | |
| 37 | 3***0 | Clamp-Hose | |
| 39 | P***0 | Washer-Copper | |
| 40 | S***2 | Bolt-Hex | |
| 42 | S***2 | Bolt-Hex | |
| 43 | S***2 | Bolt-W/Washer | |
| 45 | S***6 | BOLT-SOCKET | |
| 46 | S***6 | BOLT-SOCKET | |
| 47 | S***6 | BOLT-SOCKET | |
| 49 | S***6 | WASHER-SPRING | |
| 51 | S***6 | WASHER-SPRING | |
| 52 | S***1 | O-RING | |
| 53 | S***4 | O-RING | |
| 54 | S***4 | O-RING | |
| 55 | S***4 | O-RING | |
| 56 | S***4 | O-RING | |
| 57 | Y***1 | O-RING | |
| 58 | Y***1 | O-Ring | |
| 60 | Y***4 | O-RING | |
| 61 | Y***4 | O-RING | |
| 63 | 3***0 | Pipe Assy | |
| 66 | X***7 | Connector-Orfs | |
| 67 | P***0 | Washer-Copper | |
| 68 | P***5 | FLANGE-SPLIT | |
| 69 | S***1 | O-RING | |
| 74 | S***1 | O-RING | |
| 75 | S***1 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
