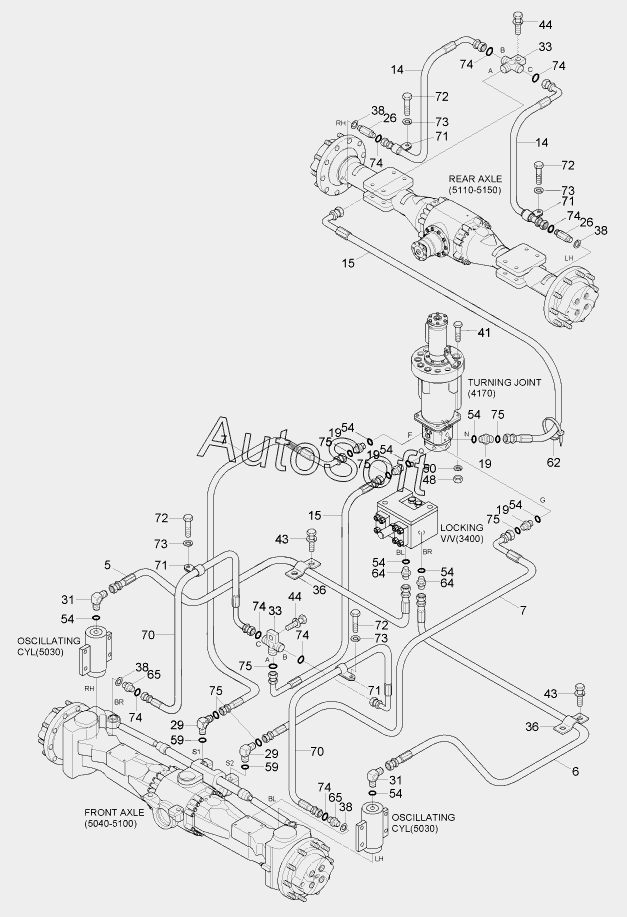

Каталог запасных частей к технике: Hyundai R170W-7 (2013). LOWER HYD PIPING 2 (-#0978)
65
41
43
43
44
44
48
50
54
54
54
54
54
54
54
54
59
59
62
64
64
38
38
38
38
65
65
70
70
70
71
71
71
71
72
72
72
72
73
73
73
73
74
74
74
74
74
74
74
74
75
75
75
75
75
75
19
19
19
19
5
6
7
7
7
14
14
14
15
15
15
19
26
26
26
29
29
29
31
31
33
33
33
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| LowerHydPiping1 | L***1 | Lower Hyd Piping 1 | |
| 5 | 3***0 | Pipe Assy | |
| 6 | 3***0 | Pipe Assy | |
| 7 | P***5 | Hose Assy-Thd 0x90 | |
| 7 | P***5 | Hose Assy-Orfs 0x90 | |
| 14 | P***1 | Hose Assy-Thd | |
| 14 | P***0 | Hose Assy-Orfs 0x0 | |
| 15 | P***8 | Hose Assy-Thd 0x90 | |
| 15 | P***8 | Hose Assy-Orfs 0x90 | |
| 19 | P***3 | Connector | |
| 19 | X***2 | CONNECTOR-ORFS | |
| 26 | P***5 | Connector-Long | |
| 26 | X***5 | Connector-Long,Orfs | |
| 29 | P***6 | Elbow-90 | |
| 29 | X***4 | Elbow-90,Orfs | |
| 31 | 3***5 | Elbow-90 | |
| 33 | 3***0 | Tee-Brake | |
| 33 | 3***0 | Tee-Mountingg | |
| 36 | 3***7 | Strap | |
| 38 | P***0 | Washer-Copper | |
| 41 | S***2 | Bolt-Hex | |
| 43 | S***2 | Bolt-W/Washer | |
| 44 | S***2 | Bolt-W/Washer | |
| 48 | S***2 | Nut-Hex | |
| 50 | S***6 | WASHER-SPRING | |
| 54 | S***4 | O-RING | |
| 59 | Y***1 | O-Ring | |
| 62 | S***0 | Clamp-Band | |
| 64 | 3***3 | Connector | |
| 65 | P***2 | Connector | |
| 65 | X***2 | Connector-Orfs | |
| 70 | P***3 | Hose Assy-Thd | |
| 70 | P***3 | Hose Assy-Orfs 0x0 | |
| 71 | S***2 | Clamp-Tube | |
| 72 | S***2 | Bolt-Hex | |
| 73 | S***2 | WASHER-SPRING | |
| 74 | S***1 | O-RING | |
| 75 | S***1 | O-RING |
