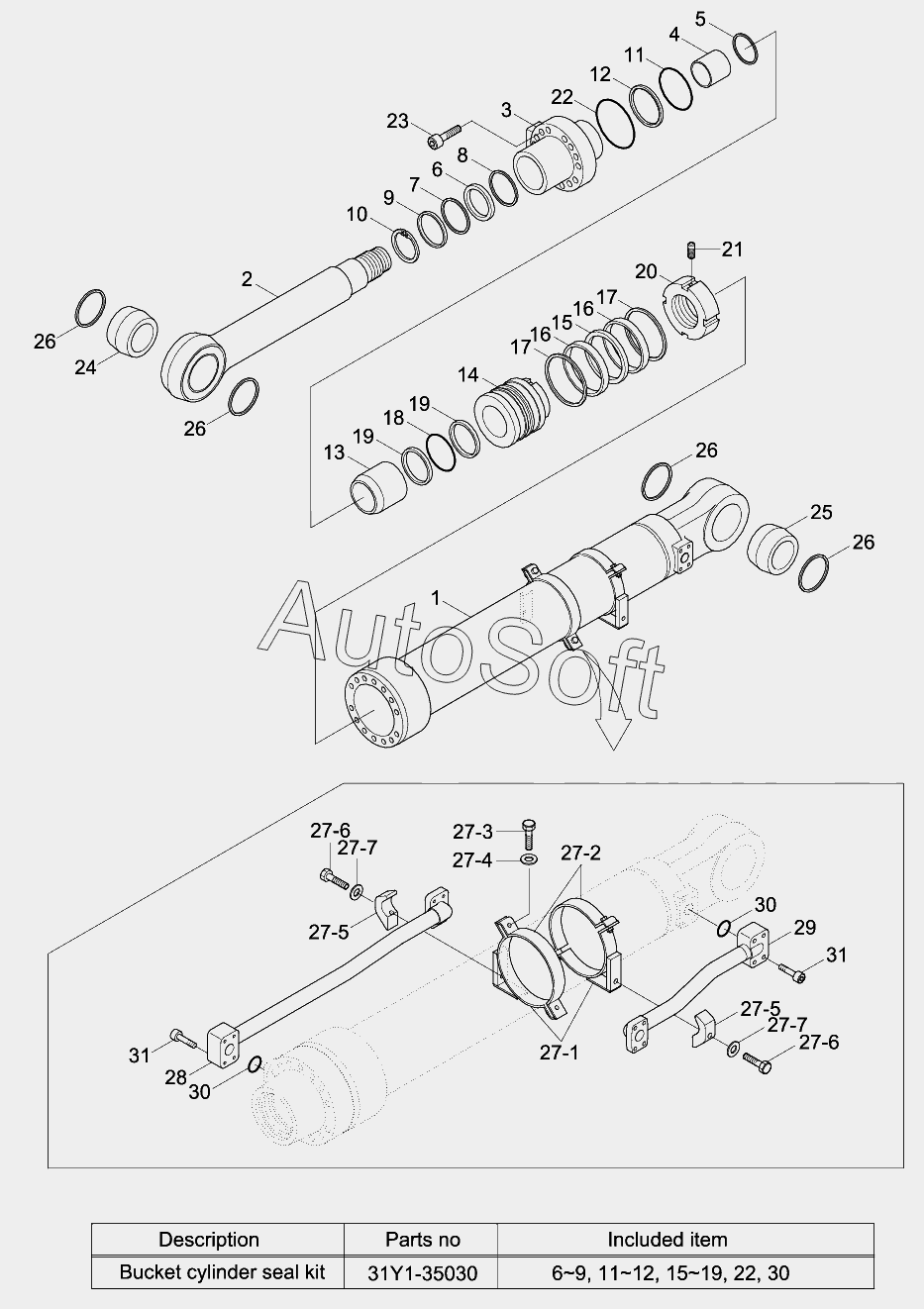

Каталог запасных частей к технике: Hyundai R170W-9 (2013). BUCKET CYLINDER
1
10
13
14
14
2
2
20
20
21
23
24
25
25
25
26
26
26
26
27
27-1
27-2
27-3
27-4
27-5
27-5
27-6
27-6
27-7
27-7
28
29
3
31
31
4
5
31Y1-35030
11
11
12
12
15
15
16
16
17
17
18
19
19
19
22
22
30
30
30
6
6
7
8
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q5-60111 | 3***1 | Bucket Cylinder | |
| 31Q5-60112 | 3***2 | BUCKET CYLINDER ASSY | |
| 31Y1-34801 | 3***1 | Bucket Cyl Sub Assy | |
| 31Y1-35030 | 3***0 | Seal Kit | |
| 1 | 3***1 | Tube Assy | |
| 10 | Y***0 | Ring-Snap | |
| 11 | S***4 | O-Ring | |
| 12 | S***3 | Ring-Back Up | |
| 13 | 3***0 | Ring-Cushion | |
| 14 | 3***0 | Piston | |
| 14 | 3***1 | PISTON | |
| 15 | Y***0 | Seal-Piston | |
| 16 | Y***0 | Ring-Wear | |
| 17 | Y***0 | Ring-Dust | |
| 18 | S***4 | O-Ring | |
| 19 | S***3 | Ring-Back Up | |
| 2 | 3***1 | Rod Assy | |
| 2 | 3***2 | ROD ASSY | |
| 20 | 3***0 | Nut-Lock | |
| 20 | 3***5 | NUT-LOCK | |
| 21 | S***4 | Screw-Set | |
| 22 | S***4 | O-Ring | |
| 23 | S***4 | Bolt-Socket | |
| 24 | 6***0 | Bushing-Pin | |
| 25 | 6***0 | Bushing-Pin | |
| 25 | 6***0 | Bushing-Pin | |
| 25 | 6***0 | Bushing-Pin | |
| 26 | Y***0 | Seal-Dust, Dli, Kpu | |
| 27 | 3***0 | Band Assy | |
| 27-1 | 3***0 | Band Sub Assy | |
| 27-2 | 3***0 | Band | |
| 27-3 | S***2 | BOLT-HEX | |
| 27-4 | S***2 | WASHER-SPRING | |
| 27-5 | 3***0 | Clamp-Pipe | |
| 27-6 | S***2 | Bolt-Hex | |
| 27-7 | S***2 | WASHER-SPRING | |
| 28 | 3***1 | Pipe Assy-R | |
| 29 | 3***1 | Pipe Assy-B | |
| 3 | 3***0 | Gland | |
| 30 | Y***4 | O-RING | |
| 31 | S***4 | Bolt-Socket | |
| 4 | S***0 | Bushing-Dd2 | |
| 5 | Y***0 | Ring-Snap | |
| 6 | Y***3 | Seal-Rod | |
| 7 | Y***0 | Ring-Back Up | |
| 8 | Y***2 | Ring-Buffer | |
| 9 | Y***1 | Wiper-Dust |
