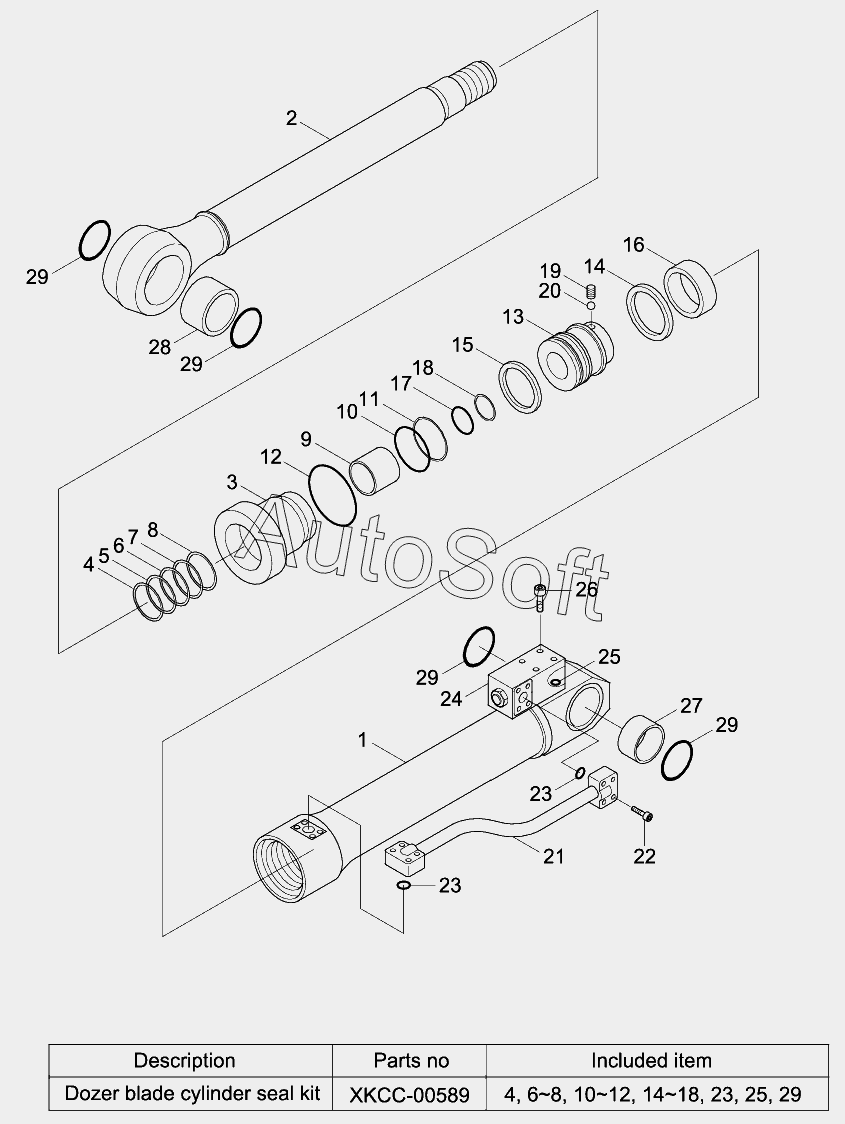

Каталог запасных частей к технике: Hyundai R170W-9 (2013). DOZER BLADE CYLINDER
1
13
19
2
20
21
21
22
26
27
28
3
5
9
XKCC-00097
10
10
11
12
12
14
14
15
16
17
18
18
23
23
23
25
25
29
29
29
29
29
4
4
6
6
7
8
8
24
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q5-70110 | 3***0 | DOZER BLADE CYL-LH | |
| 31Q5-70111 | 3***1 | DOZER BLADE CYL-LH | |
| 31Q5-70120 | 3***0 | DOZER BLADE CYL-RH | |
| 31Q5-70121 | 3***1 | DOZER BLADE CYL-RH | |
| XKCC-00097 | X***7 | Seal Kit | |
| 1 | X***6 | TUBE ASSY | |
| 2 | X***7 | ROD ASSY | |
| 3 | X***7 | Gland | |
| 4 | X***0 | Wiper-Dust | |
| 5 | X***1 | Retain Ring | |
| 6 | X***2 | Seal-Rod | |
| 7 | X***3 | Ring-Back Up | |
| 8 | X***4 | Ring-Buffer | |
| 9 | X***5 | Du Bush | |
| 10 | X***6 | O-Ring | |
| 11 | X***7 | Ring-Back Up | |
| 12 | X***8 | O-RING | |
| 13 | X***8 | Piston | |
| 14 | X***0 | Seal-Piston | |
| 15 | X***1 | RING-DUST | |
| 16 | X***2 | RING-WEAR | |
| 17 | X***7 | O-Ring | |
| 18 | X***8 | Back Up Ring | |
| 19 | X***9 | BALL-STEEL | |
| 20 | X***8 | SCREW-SET | |
| 21 | X***9 | PIPE ASSY-LH | |
| 21 | X***0 | PIPE ASSY-RH | |
| 22 | X***2 | Bolt-Socket | |
| 23 | X***3 | O-RING | |
| 24 | 3***0 | Deleted | |
| 24 | 3***0 | Check Vlv-Double,Rh | |
| 24 | 3***0 | Check Vlv-Double,Rh | |
| 24 | 3***0 | Check Vlv-Double,Lh | |
| 25 | X***5 | O-RING | |
| 26 | X***6 | Bolt-Socket | |
| 27 | 6***0 | BUSHING-PIN | |
| 28 | X***5 | Bushing-Pin | |
| 29 | X***6 | Seal-Dust | |
| 30 | X***9 | Nipple-Grease |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
