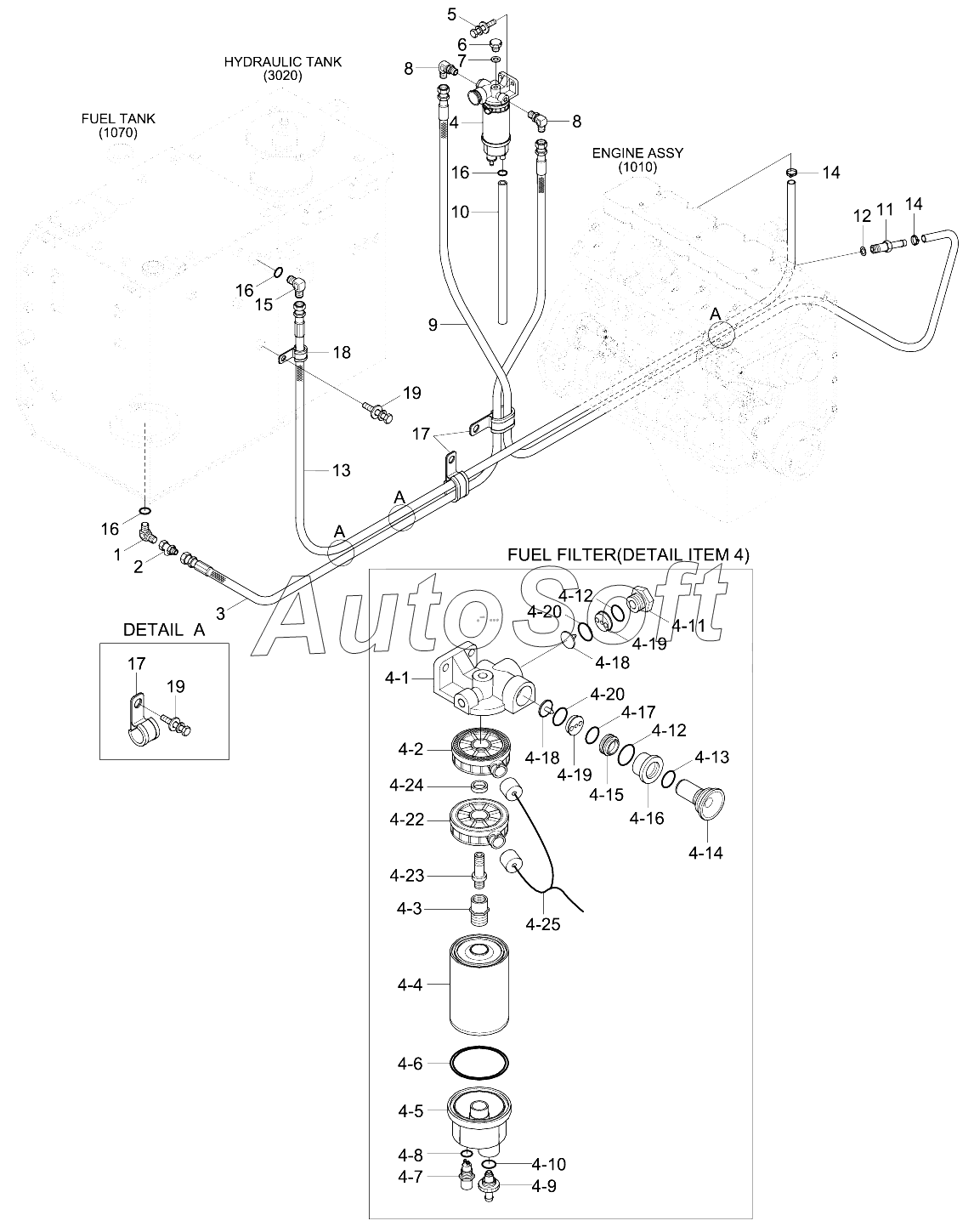

Каталог запасных частей к технике: Hyundai R210NLC-9 (2013). FUEL SYSTEM (WITHOUT PREFILTER, #0004-)
4-22
1
2
16
16
16
3
4
4-1
4-2
4-3
4-4
4-5
4-6
4-7
4-8
4-9
4-10
4-23
4-24
4-25
5
6
7
8
8
9
10
11
12
13
14
14
15
17
17
18
19
19
N4-11
N4-12
N4-12
N4-13
N4-14
N4-15
N4-16
N4-17
N4-18
N4-18
N4-19
N4-19
N4-20
N4-20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11NA-73000 | 1***0 | FUEL FILTER & W/S ASSY | |
| 1 | 1***0 | Elbow-90 | |
| 10 | 1***0 | Hose-Fuel | |
| 11 | 1***0 | Connector | |
| 12 | P***0 | Washer-Copper | |
| 13 | 1***0 | Hose Assy-Fuel | |
| 14 | S***0 | CLAMP-HOSE | |
| 15 | P***3 | ELBOW-90 | |
| 16 | S***4 | O-RING | |
| 17 | 3***0 | CLAMP-TUBE | |
| 18 | 3***0 | CLAMP-TUBE INS | |
| 19 | S***6 | BOLT-W/WASHER | |
| 2 | 1***0 | VALVE-FUEL CUT | |
| 3 | 1***0 | Hose-Fuel | |
| 4 | 1***1 | FUEL FILTER & W/S ASSY | |
| 4-1 | 1***0 | HEAD-FILTER | |
| 4-10 | 1***0 | O-RING | |
| 4-2 | 1***0 | HEATER-FUEL | |
| 4-22 | 1***0 | HEATER-FUEL | |
| 4-23 | 1***0 | CONNECTOR | |
| 4-24 | 1***0 | SPACER | |
| 4-25 | 2***0 | HARNESS-FUEL WARMER | |
| 4-3 | 1***0 | CONNECTOR | |
| 4-4 | 1***1 | ELEMENT ASSY | |
| 4-5 | 1***0 | BOWL-CLEAR | |
| 4-6 | 1***0 | O-RING | |
| 4-7 | 1***0 | SENSOR | |
| 4-8 | 1***0 | O-RING | |
| 4-9 | 1***0 | VALVE-SCREW | |
| 5 | S***6 | BOLT-W/WASHER | |
| 6 | P***0 | PLUG-HEX | |
| 7 | Y***1 | O-RING | |
| 8 | 1***0 | ELBOW-90 | |
| 9 | 1***0 | Hose-Fuel | |
| N4-11 | 1***0 | PLUG-SCREW | |
| N4-12 | 1***0 | O-RING | |
| N4-13 | 1***0 | O-RING | |
| N4-14 | 1***0 | PUMP-BODY PRIMING | |
| N4-15 | 1***0 | PUMP-HEAD | |
| N4-16 | 1***0 | HOLDER | |
| N4-17 | 1***0 | O-RING | |
| N4-18 | 1***0 | PLATE-VALVE | |
| N4-19 | 1***0 | FRAME-VALVE | |
| N4-20 | 1***0 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
