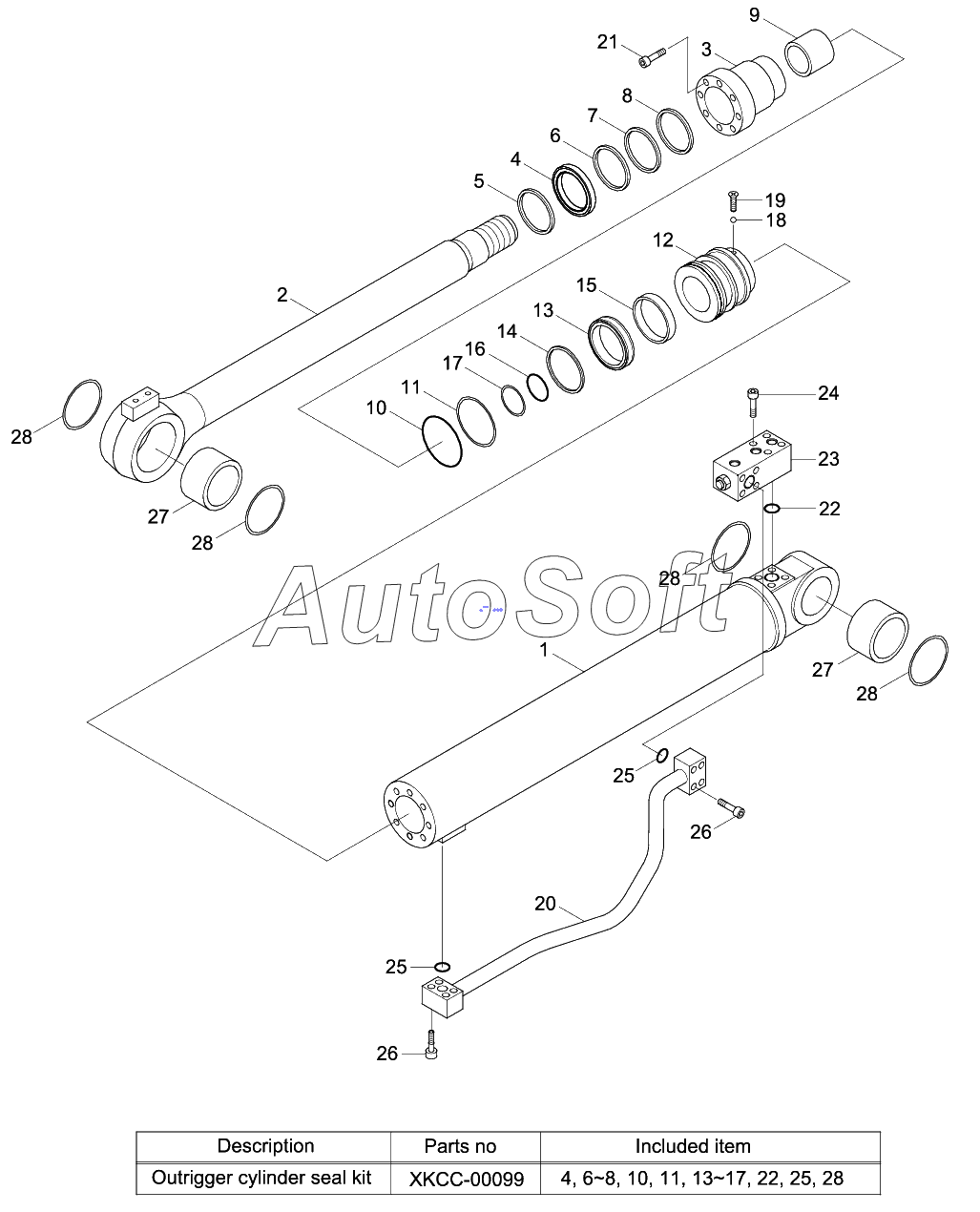

Каталог запасных частей к технике: Hyundai R210W-9 (2013). OUTRIGGER CYLINDER
28
28
28
28
10
11
13
14
15
16
17
22
25
25
XKCC-00099
4
6
7
8
23
1
12
18
19
2
20
21
24
26
26
27
27
3
5
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q6-70030 | 3***0 | OUTRIGGER CYLINDER-LH | |
| 31Q6-70031 | 3***1 | OUTRIGGER CYLINDER-LH | |
| 31Q6-70040 | 3***0 | OUTRIGGER CYLINDER-RH | |
| 31Q6-70041 | 3***1 | OUTRIGGER CYLINDER-RH | |
| XKCC-00099 | X***9 | SEAL KIT | |
| 1 | X***7 | TUBE ASSY | |
| 2 | X***8 | ROD ASSY | |
| 3 | X***9 | GLAND | |
| 4 | X***0 | WIPER-DUST | |
| 5 | X***1 | RING-RETAINING | |
| 6 | X***2 | SEAL-ROD | |
| 7 | X***3 | RING-BACK UP | |
| 8 | X***4 | RING-BUFFER | |
| 9 | X***5 | BUSHING-DU | |
| 10 | X***6 | O-RING | |
| 11 | X***7 | RING-BACK UP | |
| 12 | X***8 | PISTON | |
| 13 | X***9 | SEAL-PISTON | |
| 14 | X***0 | RING-DUST | |
| 15 | X***1 | RING-WEAR | |
| 16 | X***0 | O-Ring | |
| 17 | X***1 | RING-BACK UP | |
| 18 | X***9 | BALL-STEEL | |
| 19 | X***1 | SET SCREW | |
| 20 | X***2 | PIPE ASSY-LH | |
| 20 | X***3 | PIPE ASSY-RH | |
| 21 | X***6 | BOLT-SOCKET | |
| 22 | X***5 | O-RING | |
| 23 | 3***0 | Deleted | |
| 23 | 3***0 | Check Vlv-Double,Rh | |
| 23 | 3***0 | CHECK VLV-DOUBLE, RH | |
| 23 | 3***0 | CHECK VLV-DOUBLE, LH | |
| 24 | X***6 | Bolt-Socket | |
| 25 | X***3 | O-RING | |
| 26 | X***3 | BOLT-SOCKET | |
| 27 | 6***0 | BUSHING-PIN | |
| 28 | X***4 | SEAL-DUST |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
