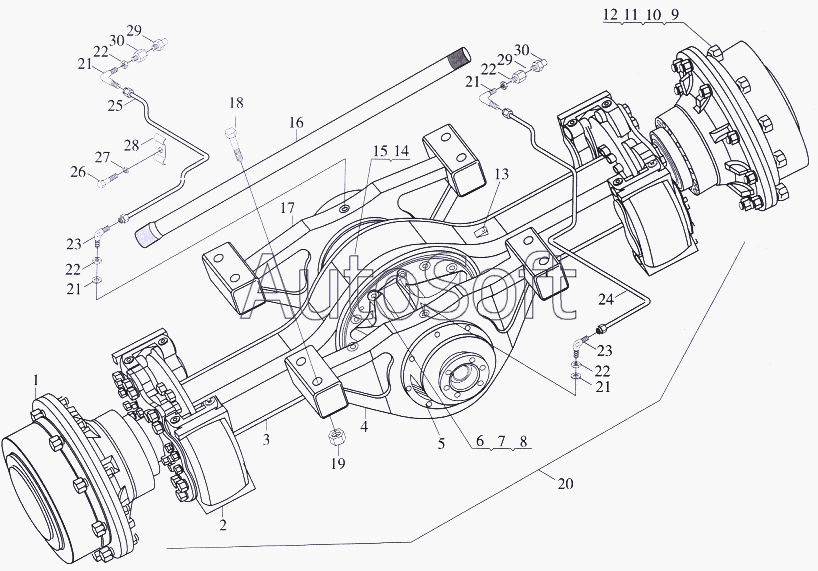

Каталог запасных частей к технике: Foton-FL958G (2007). Монтаж заднего приводного моста
16
30
30
29
29
28
27
26
25
24
23
23
22
22
22
22
21
21
21
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Замедлитель обода в сборе | |
| 2 | 7***6 | Стопор в сборе | |
| 3 | 8***0 | Оболочка моста в сборе | |
| 4 | 8***2 | передняя подпора качки в сборе | |
| 5 | 8***0 | Главный замедлитель в сборе | |
| 6 | 5***6 | Шайба 16 | |
| 7 | 5***9 | Болт M16x1.5x50 | |
| 8 | 5***5 | Чека A12х20 | |
| 9 | 7***8 | Болт обода | |
| 10 | 7***9 | Гайка обода М20х1.5 | |
| 11 | 5***8 | Шайба 20 | |
| 12 | 5***7 | Гайка М20х 1.5 | |
| 13 | 5***1 | Дренажная пробка | |
| 14 | 5***5 | Комплексная уплотнительная прокладка 24 | |
| 15 | 7***7 | Болт М24х1.5 | |
| 16 | 7***2 | Полувал | |
| 17 | 8***1 | Задняя подпора качки в сборе | |
| 18 | G***5 | Болт М20х1.5x125 | |
| 19 | G***2 | Гайка М20х1.5 | |
| 20 | 9***0 | Мост 20/18MRF-C216SN в сборе | |
| 21 | G***2 | Шайба подгаечника 8 | |
| 22 | G***9 | Подгаечник 8 | |
| 23 | G***1 | Объект соединения 8 | |
| 24 | 9***0 | Масляная трубка 1 | |
| 25 | 9***0 | Масляная трубка 2 | |
| 26 | G***3 | Болт M12x35 | |
| 27 | G***3 | Шайба 12 | |
| 28 | 9***2 | Крепежная трубка-державка | |
| 29 | G***9 | Масленка M10x1 | |
| 30 | 9***1 | Шарнир перехода |
