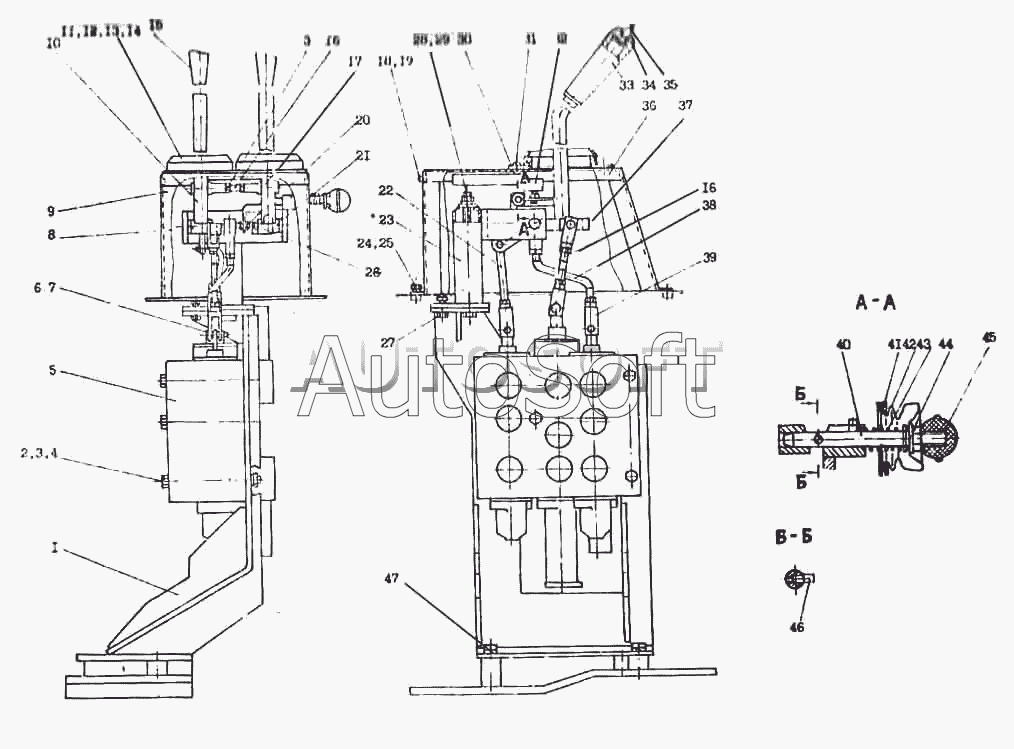

Каталог запасных частей к технике: Атек-2324-1 (2005). Управление погрузочным оборудованием
36
25
26
27
28
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
47
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Кронштейн | |
| 2 | [***] | Шайба 10.65Г.019 ГОСТ 6402 | |
| 3 | [***] | Гайка М10-6Н.5.019 ГОСТ 5915 | |
| 4 | [***] | Болт М10-6gх140.58.019 ГОСТ 7798 | |
| 5 | 2***0 | Гидрораспределитель | |
| 6 | [***] | Шплинт 2,5х16.019 ГОСТ 397 | |
| 7 | 1***1 | Ось | |
| 8 | 7***0 | Рычаг | |
| 9 | 6***0 | Кожух | |
| 10 | 6***0 | Рычаг управления | |
| 11 | 1***4 | Чехол защитный | |
| 12 | 0***8 | Пряжка | |
| 13 | 1***5 | Лента стяжная | |
| 14 | [***] | Шплинт 4х25.019 ГОСТ 397 | |
| 15 | 2***6 | Ручка | |
| 16 | 7***1 | Тяга | |
| 17 | 6***1 | Рычаг управления | |
| 18 | [***] | Винт ВМ5-6gх12.58.019 ГОСТ 17473 | |
| 19 | [***] | Шайба 5.65Г.019 ГОСТ 6402 | |
| 20 | [***] | Гайка М8-6Н.5.019 ГОСТ 5915 | |
| 21 | 6***0 | Рычаг | |
| 22 | 6***0 | Тяга | |
| 23 | 6***0 | Стойка | |
| 24 | [***] | Болт М8-6gх20.58.019 ГОСТ 7798 | |
| 25 | [***] | Шайба 8.65Г.019 ГОСТ 6402 | |
| 26 | [***] | Кольцо А12 ГОСТ 13942 | |
| 27 | [***] | Болт М8-6gх30.58.019 ГОСТ 7798 | |
| 28 | 7***4 | Шайба | |
| 29 | 6***7 | Болт | |
| 30 | 6***0 | Крышка | |
| 31 | [***] | Шайба 5.04.019 ГОСТ 11371 | |
| 32 | 7***0 | Шарнир | |
| 33 | 2***4 | Ручка | |
| 34 | 2***5 | Пробка | |
| 35 | [***] | Выключатель ВК 322 ТУ 37.003.402-73 | |
| 36 | 6***0 | Крышка | |
| 37 | [***] | Гайка М10х1,25-6Н.5.019 ГОСТ 5915 | |
| 38 | 6***8 | Тяга | |
| 39 | 0***3 | Вилка | |
| 40 | [***] | Шток | |
| 41 | 6***9 | Пластина | |
| 42 | 1***4 | Чехол | |
| 43 | 6***6 | Пружина | |
| 44 | [***] | Шайба 10.04.019 ГОСТ 13371 | |
| 45 | А***1 | Ручка 7062-0327 | |
| 46 | 6***5 | Винт | |
| 47 | [***] | Болт М10-6gх30.58.019 ГОСТ 7798 |
