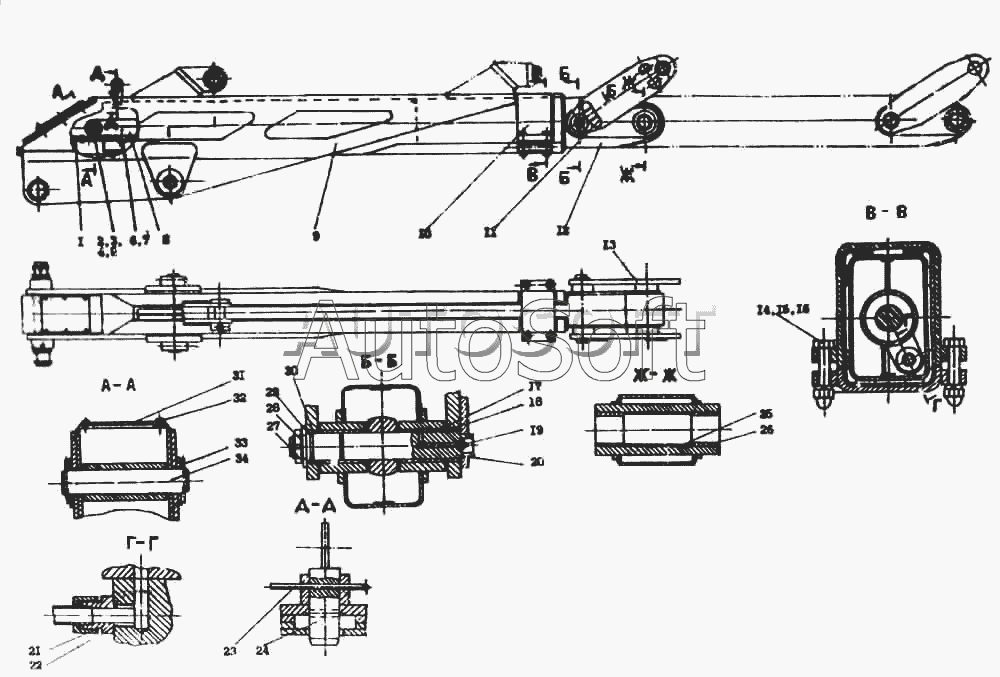

Каталог запасных частей к технике: Атек-2324-1 (2005). Рукоять телескопическая
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Рукав РВД 12-21х850 М27х1,5 ТУ 22-4756 | |
| 2 | 1***1 | Труба | |
| 3 | 1***1 | Труба | |
| 4 | 1***3 | Кольцо | |
| 5 | 1***6 | Гайка накидная | |
| 6 | 0***4 | Скоба | |
| 7 | [***] | Болт М8-6gх20.58.019 ГОСТ 7798 | |
| 8 | 1***1 | Гидроцилиндр | |
| 9 | 6***0 | Корпус рукояти | |
| 10 | 1***0 | Хомут | |
| 11 | 6***0 | Тяга | |
| 12 | 6***0 | Вставка | |
| 13 | 0***1 | Тяга | |
| 14 | [***] | Болт М16-6gх75.109.40Х.019 ГОСТ 7798 | |
| 15 | 1***1 | Гайка | |
| 16 | [***] | Шайба 16.65Г.019 ГОСТ 6402 | |
| 17 | 1***4 | Втулка | |
| 18 | 1***1 | Шайба | |
| 19 | [***] | Масленка 1.2Ц6 ГОСТ 19853 | |
| 20 | 6***0 | Палец | |
| 21 | 1***1 | Штуцер | |
| 22 | [***] | Кольцо 020-025-30-2-2 ГОСТ 18829 | |
| 23 | 1***5 | Чека | |
| 24 | 1***0 | Палец | |
| 25 | 0***8 | Втулка | |
| 26 | 1***2 | Втулка | |
| 27 | [***] | Гайка М36х1,5-6Н.04.019 ГОСТ 11871 | |
| 28 | [***] | Шайба 36.01.019 ГОСТ 11372 | |
| 29 | 6***4 | Шайба | |
| 30 | 1***4 | Втулка | |
| 31 | 1***3 | Крышка | |
| 32 | [***] | Болт М6-6gх12.58.019 ГОСТ 7798 | |
| 33 | [***] | Шплинт 6,3х63.019 ГОСТ 397 | |
| 34 | 6***1 | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
