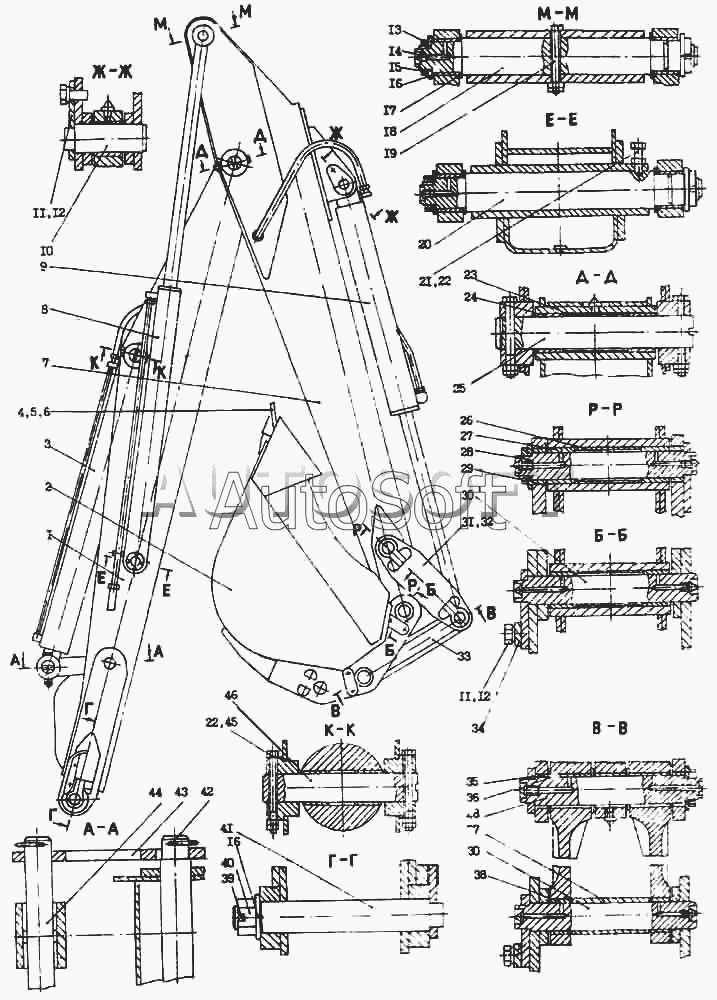

Каталог запасных частей к технике: Атек-2324-1 (2005). Оборудование обратной лопаты
35
24
25
26
27
28
28
29
30
30
31
32
33
34
23
36
37
38
39
40
41
42
43
44
45
46
11
11
2
3
4
5
6
7
8
9
10
1
12
12
13
14
15
16
16
17
18
19
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.0234.001 | 7***1 | Коронка | |
| 77.0234.100 | 7***0 | Ковш усиленный | |
| 1 | 6***0 | Стрела | |
| 2 | 7***0 | Кош 0,32 m3 | |
| 3 | 1***1 | Гидроцилиндр | |
| 4 | 1***0 | Коронка | |
| 5 | 7***2 | Палец | |
| 6 | 7***3 | Шайба | |
| 7 | 0***0 | Рукоять | |
| 8 | 6***1 | Гидроцилиндр | |
| 9 | 0***1 | Гидроцилиндр | |
| 10 | 6***0 | Палец | |
| 11 | [***] | Болт М16-6gх35.58.019 ГОСТ 7798 | |
| 12 | [***] | Шайба 16.65Г.019 .ГОСТ-6402 | |
| 13 | [***] | Шайба 36.01.019 ГОСТ 11872 | |
| 14 | [***] | Масленка 1,2Ц6 ГОСТ 13853 | |
| 15 | [***] | Гайка М36х1,5-6Н.04.019 ГОСТ 11871 | |
| 16 | 6***4 | Шайба | |
| 17 | 1***2 | Шайба | |
| 18 | 0***1 | Палец | |
| 19 | 0***6 | Болт специальный | |
| 20 | 6***1 | Палец | |
| 21 | [***] | Винт АМ-12-6gх35.45.40Х.019 ГОСТ 1481 | |
| 22 | [***] | Гайка М12-6Н.5.019 ГОСТ 5915 | |
| 23 | 0***1 | Втулка | |
| 24 | 0***6 | Втулка | |
| 25 | 6***2 | Палец | |
| 26 | 0***8 | Втулка | |
| 27 | 1***2 | Втулка | |
| 28 | 6***0 | Палец | |
| 29 | 1***1 | Шайба | |
| 30 | 6***0 | Палец | |
| 31 | 6***0 | Тяга | |
| 32 | 0***1 | Тяга | |
| 33 | 0***1 | Рычаг | |
| 34 | 6***5 | Пластина | |
| 35 | 1***4 | Втулка | |
| 36 | 1***3 | Втулка | |
| 37 | 0***3 | Втулка | |
| 38 | 1***1 | Втулка | |
| 39 | [***] | Шплинт 6,3х6З.019 ГОСТ 1597 | |
| 40 | 1***9 | Гайка | |
| 41 | 6***0 | Палец | |
| 42 | 1***5 | Чека | |
| 43 | 1***2 | Тяга | |
| 44 | 6***4 | Палец | |
| 45 | 0***1 | Болт специальный | |
| 46 | 6***6 | Палец |
