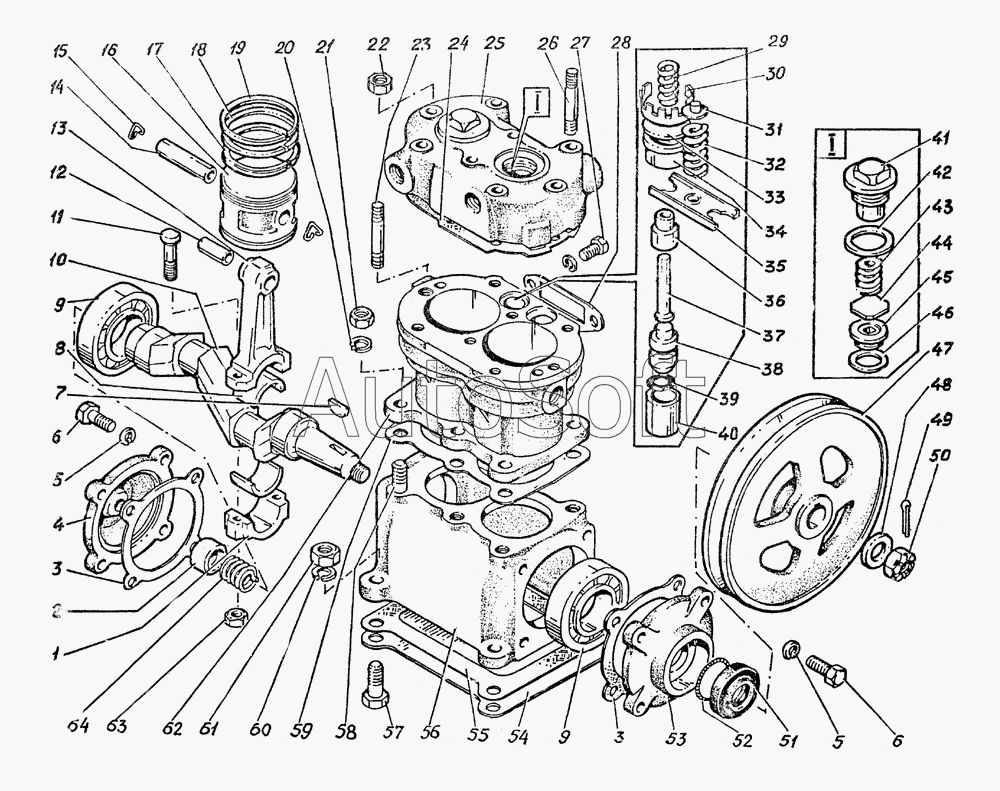

Каталог запасных частей к технике: Атек ЭО-4321В (дополнение) (1997). 500-35090-15 Компрессор
48
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
32
49
50
51
52
53
54
55
56
57
58
59
61
62
63
64
16
1
2
3
3
4
5
5
6
6
7
8
9
9
10
11
12
13
14
15
500-35090-15
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 500-35090-15 | 5***5 | Компрессор | |
| 1 | 1***Б | Крышка | |
| 2 | 1***1 | Уплотнитель | |
| 3 | 1***3 | Прокладка | |
| 4 | 1***Б | Крышка | |
| 5 | 4***6 | Шайба 8Т | |
| 6 | 4***4 | Болт 8x25 | |
| 7 | 4***3 | Шпонка 5x7,5 | |
| 8 | 1***2 | Вкладыш | |
| 9 | 1***3 | Подшипник | |
| 10 | 1***А | Вал коленчатый | |
| 11 | 1***0 | Болт | |
| 12 | 1***4 | Втулка | |
| 13 | 1***Б | Шатун | |
| 14 | 1***0 | Палец | |
| 15 | 1***2 | Кольцо | |
| 16 | 1***2 | Поршень | |
| 17 | 1***6 | Кольцо | |
| 18 | 1***5 | Кольцо | |
| 19 | 1***4 | Кольцо | |
| 20 | 4***7 | Шайба 10 | |
| 21 | 3***9 | Гайка M10x1 | |
| 22 | 4***6 | Гайка М8х1 | |
| 23 | 4***9 | Шпилька М3х1х57 | |
| 24 | 1***А | Прокладка | |
| 25 | 1***0 | Головка компрессора | |
| 26 | 3***9 | Шпонка 8x1x65 | |
| 27 | 4***0 | Болт М8х16 | |
| 28 | 1***9 | Прокладка | |
| 29 | 1***8 | Пружина | |
| 30 | 1***3 | Направлявшая | |
| 31 | 1***5 | Направляющая | |
| 32 | 1***А | Пружина | |
| 33 | 1***6 | Клапан | |
| 34 | 1***9 | Седло | |
| 35 | 1***2 | Коромысло | |
| 36 | 1***Б | Гнездо штока | |
| 37 | 1***Б | Шток | |
| 38 | 1***2 | Плунжер | |
| 39 | 1***А | Кольцо | |
| 40 | 1***Б | Втулка | |
| 41 | 1***4 | Пробка | |
| 42 | 1***5 | Прокладка | |
| 43 | 1***8 | Пружина | |
| 44 | 1***0 | Клапан | |
| 45 | 1***А | Седло | |
| 46 | 1***5 | Прокладка | |
| 47 | 5***2 | Шкив | |
| 48 | 4***9 | Шайба 14 | |
| 49 | 2***9 | Шплинт | |
| 50 | 4***2 | Гайка M4 | |
| 51 | 1***В | Манжета | |
| 52 | 1***Б | Пружина | |
| 53 | 1***А | Крышка | |
| 54 | 5***Т | Крышка | |
| 55 | 1***Б | Прокладка | |
| 56 | 1***Б | Картер | |
| 57 | 4***1 | Болт М10х30 | |
| 58 | 3***9 | Шпилька | |
| 59 | 1***8 | Прокладка | |
| 61 | 4***7 | Гайка M10 | |
| 62 | 1***1 | Блок цилиндров | |
| 63 | 3***0 | Гайка | |
| 64 | 1***3 | Пружина |
