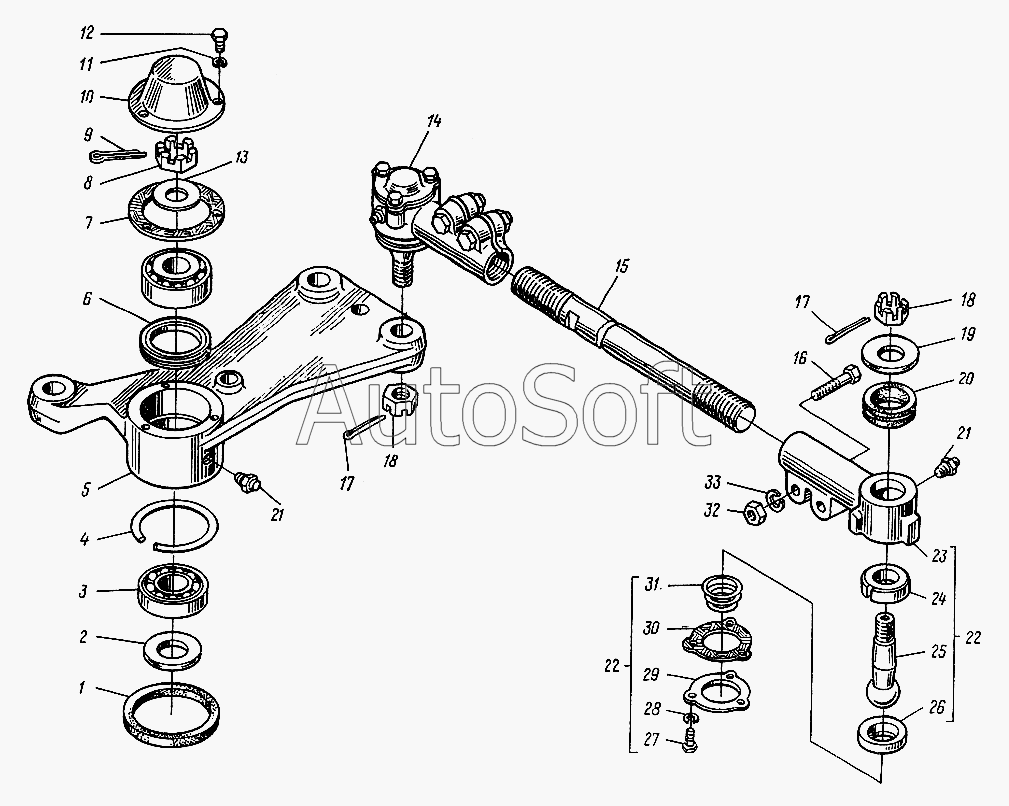

Каталог запасных частей к технике: ЛЗА 4014 (2006). Тяги рулевые поперечные
27
20
21
21
22
22
22
23
24
25
26
19
28
29
30
31
32
33
23
4014-3003050
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4014-3003050 | 4***0 | Тяга поперечная в сборе | |
| 1 | 4***8 | Кольцо | |
| 2 | 4***2 | Кольцо упорное | |
| 3 | 7***7 | Подшипник роликовый | |
| 4 | 1***2 | Кольцо стопорное | |
| 5 | 4***1 | Рычаг рулевой трапеции | |
| 6 | 4***5 | Втулка | |
| 7 | 4***2 | Прокладка | |
| 8 | 2***9 | Гайка М24х1,5 | |
| 9 | 2***С | Шплинт 5х45 | |
| 10 | 4***1 | Крышка | |
| 11 | 2***С | Шайба 6 | |
| 12 | 2***9 | Болт М6х12 | |
| 13 | 4***2 | Шайба | |
| 14 | 1***7 | Головка левая в сборе | |
| 15 | 4***1 | Тяга поперечная | |
| 16 | 2***9 | Болт М12х50 | |
| 17 | 2***С | Шплинт 4х40 | |
| 18 | 3***9 | Гайка М20х1,5 | |
| 19 | 1***3 | Крышка | |
| 20 | 1***4 | Накладка защитная | |
| 21 | 3***П | Масленка 1.3.Ц6хр | |
| 22 | 1***6 | Головка правая в сборе | |
| 22 | 1***6 | Головка правая в сборе | |
| 23 | 1***0 | Головка с заклепкой правая в сборе | |
| 23 | 1***1 | Головка с заклепкой левая в сборе | |
| 24 | 1***6 | Вкладыш верхний | |
| 25 | 1***2 | Палец шаровой | |
| 26 | 1***7 | Вкладыш нижний | |
| 27 | 2***9 | Болт М8х16 | |
| 28 | 2***С | Шайба 8 | |
| 29 | 1***0 | Крышка головки | |
| 30 | 1***5 | Прокладка | |
| 31 | 1***9 | Пружина | |
| 32 | 2***9 | Гайка М12 | |
| 33 | 2***С | Шайба 12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
