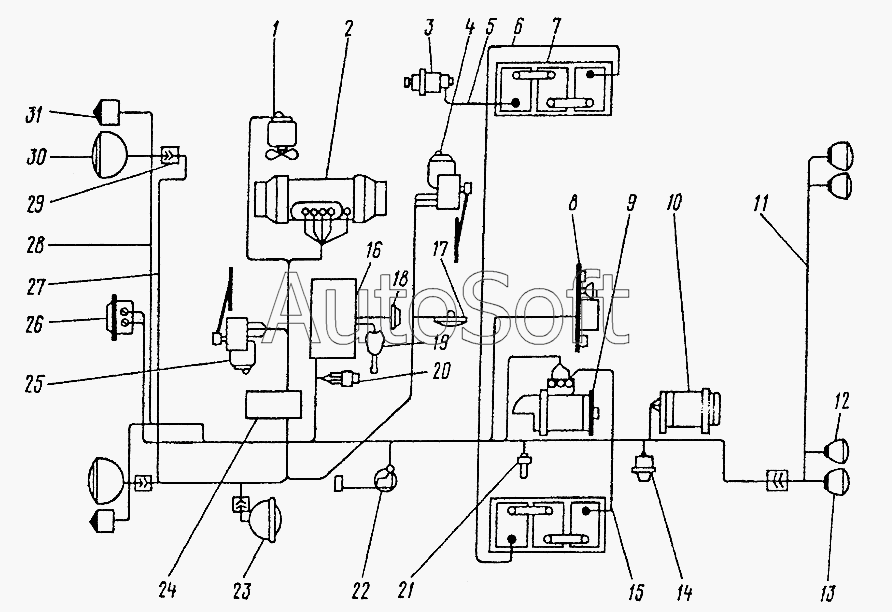

Каталог запасных частей к технике: ЛЗА 40810 (2006). Схема электрооборудования 40810-3700
16
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***1 | Электродвигатель вентилятора | |
| 2 | М***Б | Электродвигатель тельная | |
| 3 | В***Б | Включатель "массы" | |
| 4 | С***Г | Стеклоочиститель задний в сборе | |
| 5 | 4***2 | Провод | |
| 6 | 4***А | Провод | |
| 7 | 3***М | Батарея аккумуляторная | |
| 8 | 4***0 | Панель приборов | |
| 9 | 2***8 | Стартер | |
| 10 | 4***1 | Генератор | |
| 11 | 4***А | Жгут | |
| 12 | У***Ж | Указатель поворотов | |
| 13 | Ф***Д | Фонарь задний | |
| 14 | М***8 | Датчик указателя давления масла | |
| 15 | 4***1 | Провод | |
| 16 | 4***0 | Щиток приборов | |
| 17 | П***2 | Плафон | |
| 18 | 1***А | Кнопка звукового сигнала | |
| 19 | П***В | Переключатель указателей поворотов | |
| 20 | 1***0 | Выключатель стоп-сигнала | |
| 21 | Т***В | Датчик температуры масла | |
| 22 | Б***Д | Датчик указателя уровня топлива | |
| 23 | 3***0 | Фара заднего хода | |
| 24 | 4***1 | Щиток приборов дополнительный | |
| 25 | С***Г | Стеклоочиститель передний в сборе | |
| 26 | С***1 | Сигнал звуковой | |
| 27 | 4***0 | Жгут | |
| 28 | 4***3 | Жгут | |
| 29 | 6***5 | Штепсель фары | |
| 30 | 3***0 | Фара заднего хода | |
| 31 | П***Б | Подфарник |
