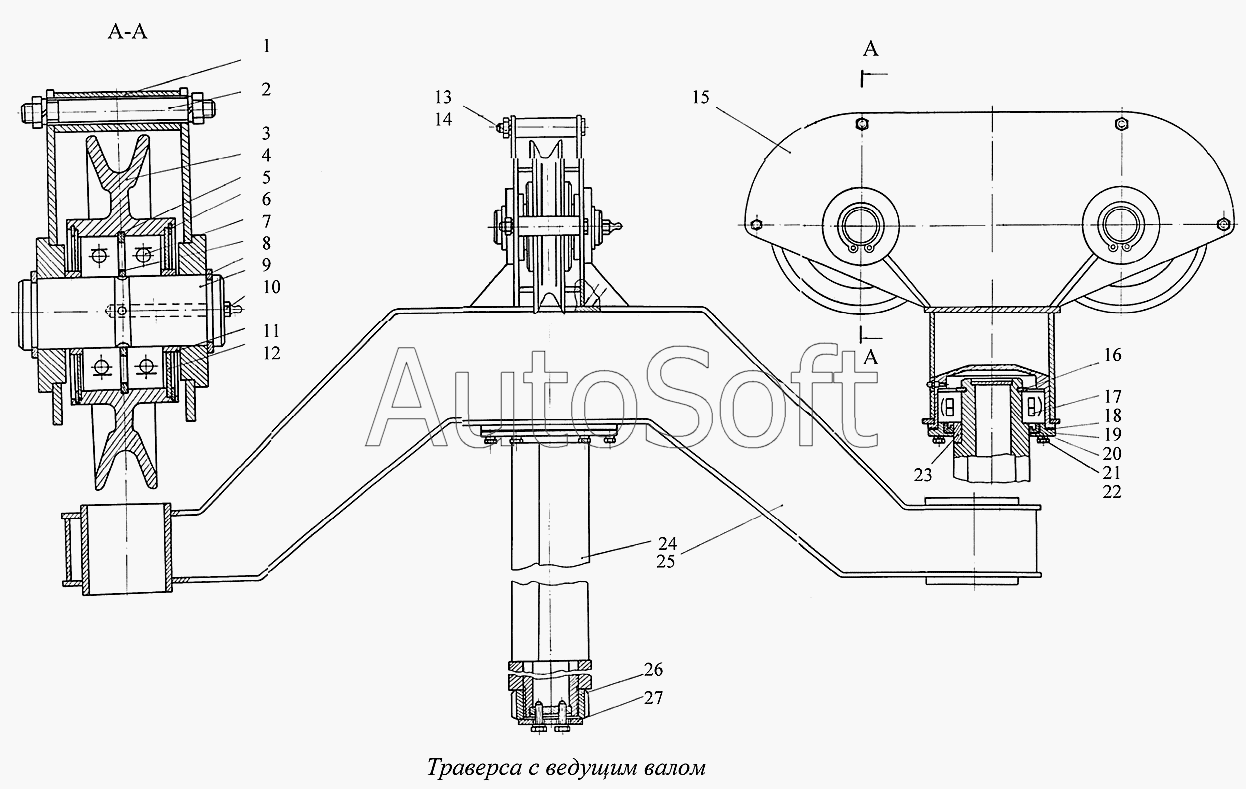

Каталог запасных частей к технике: Геомаш ЛБУ-50 (2003). Траверса с ведущим валом
15
ЛБУ50-04.32.00.000
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЛБУ50-04.32.00.000 | Л***0 | Траверса с ведущим валом | |
| 1 | Ш***Б | Труба | |
| 2 | Ш***Б | Шпилька | |
| 3 | Л***5 | Ролик | |
| 4 | [***] | Кольцо В100 ГОСТ13943-86 | |
| 5 | [***] | Кольцо Б110 ГОСТ13943-68 | |
| 6 | 3***9 | Подшипник ГОСТ8338-75 | |
| 7 | Л***9 | Кольцо | |
| 8 | [***] | Кольцо Б45 ГОСТ13942-68 | |
| 9 | Ш***1 | Ось | |
| 10 | [***] | Масленка 1.3.Ц6 ГОСТ19853-74 | |
| 11 | Л***2 | Втулка | |
| 12 | Л***Б | Крышка | |
| 13 | [***] | Гайка М16-6Н.5.019 ГОСТ5915-70 | |
| 14 | [***] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 15 | Ш***0 | Кронштейн | |
| 16 | [***] | Кольцо А80 ГОСТ13940-86 | |
| 17 | 3***6 | Подшипник ГОСТ5721-75 | |
| 18 | Л***7 | Прокладка | |
| 19 | Л***8 | Крышка | |
| 20 | [***] | Манжета 1.1-100х125-3 ГОСТ8752-79 | |
| 21 | [***] | Болт М10-6gх25.58.019 ГОСТ7798-70 | |
| 22 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 23 | Ш***9 | Втулка | |
| 24 | Л***0 | Вал ведущий | |
| 25 | Л***А | Траверса | |
| 26 | Л***9 | Гайка | |
| 27 | Л***0 | Шайба упорная |
