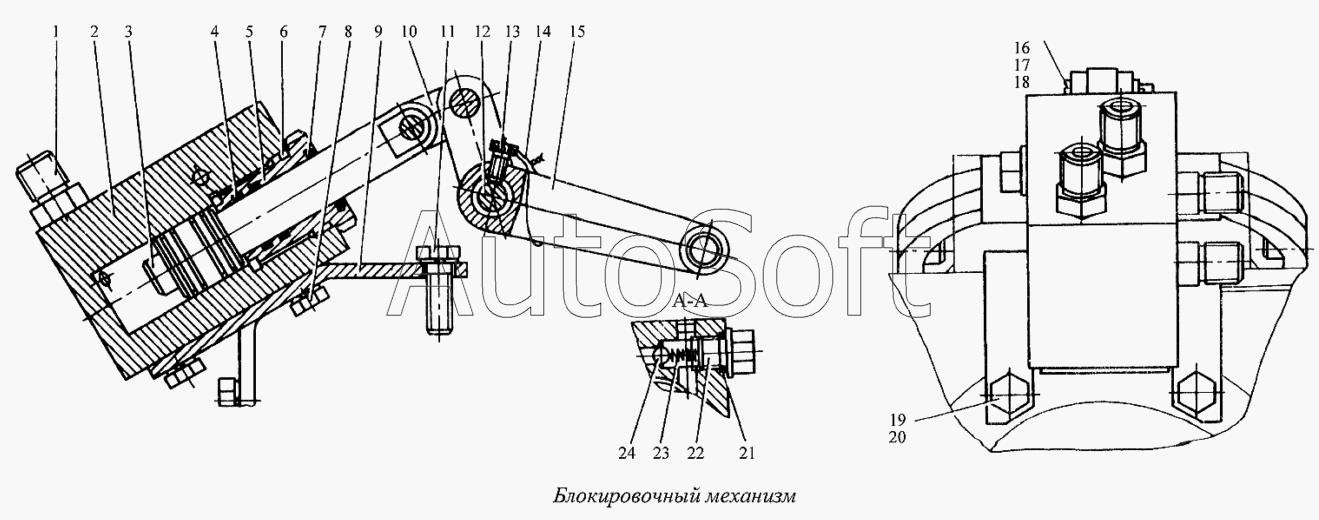

Каталог запасных частей к технике: Геомаш ЛБУ-50 (2003). Блокировочный механизм
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
ЛБУ-42-00
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЛБУ-42-00 | Л***0 | Блокировочный механизм | |
| 1 | У***6 | Штуцер | |
| 2 | Л***1 | Цилиндр в сборе | |
| 3 | Л***1 | Поршень | |
| 4 | [***] | Кольцо 025-031-36-2-2 ГОСТ9833-73 | |
| 5 | Л***4 | Гайка | |
| 6 | [***] | Кольцо 038-046-2-2 ГОСТ9833-73 | |
| 7 | Л***3 | Грязесъемник | |
| 8 | [***] | Болт М10х35.58.019 ГОСТ7798-70 | |
| 9 | Л***4 | Кронштейн | |
| 10 | Л***3 | Пластина | |
| 11 | [***] | Болт М12х40.58.019 ГОСТ7798-70 | |
| 12 | Л***2 | Ось | |
| 13 | [***] | Болт 3М8х20.58.019 ГОСТ7798-70 | |
| 14 | [***] | Проволока 1,0-I, (L=150мм) ГОСТ3282-74 | |
| 15 | Л***2 | Вилка в сборе | |
| 16 | [***] | Ось 22-14Х5х40.Ст3 ГОСТ9650-71 | |
| 17 | [***] | Шайба 1.16.01.019 ГОСТ9649-66 | |
| 18 | [***] | Шплинт 3,2х25 ГОСТ307-79 | |
| 19 | [***] | Болт М12х50.58.019 ГОСТ7798-70 | |
| 20 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 21 | [***] | Кольцо ГОСТ9833-73 | |
| 22 | Л***6 | Пробка | |
| 23 | Л***5 | Пружина | |
| 24 | [***] | Шарик УI II/906ммР ГОСТ3722-60 |
