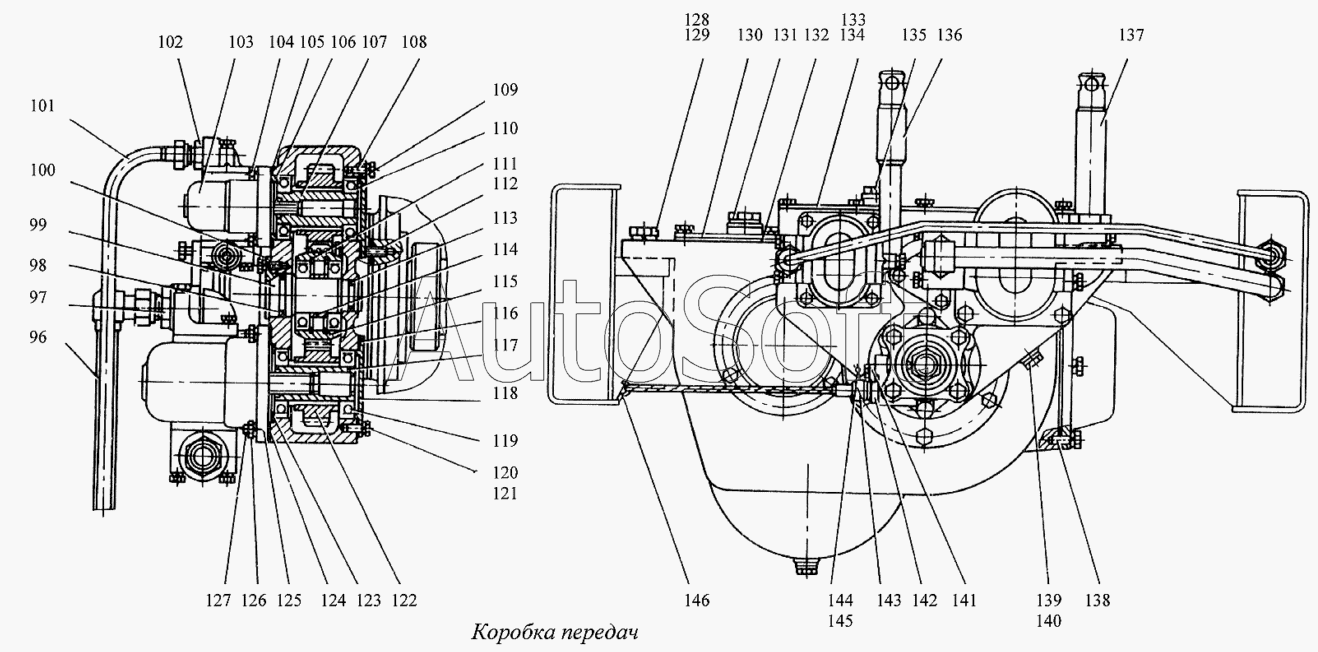

Каталог запасных частей к технике: Геомаш ЛБУ-50 (2003). Коробка передач
135
123
124
125
126
127
128
129
130
131
132
133
134
122
136
137
138
139
140
141
142
143
144
145
146
ЛБУ-03.00.000
109
97
98
99
100
101
102
103
104
105
106
107
108
96
110
111
112
113
114
115
116
117
118
119
120
121
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЛБУ-03.00.000 | Л***0 | Коробка передач | |
| 96 | Л***8 | Трубопровод | |
| 97 | Л***5 | Штуцер | |
| 98 | [***] | Кольцо 042-050-46-2-2 ГОСТ9833-73 | |
| 99 | Л***0 | Вал | |
| 100 | Л***9 | Прокладка | |
| 101 | Л***7 | Трубопровод | |
| 102 | Л***4 | Штуцер | |
| 103 | [***] | Насос НШ–10Л ГОСТ8753-71 | |
| 104 | [***] | Болт М8х35.51.019 ГОСТ7798-70 | |
| 105 | Л***3 | Прокладка | |
| 106 | Л***4 | Втулка | |
| 107 | Л***А | Вал | |
| 108 | Л***8 | Прокладка | |
| 109 | Л***7 | Фланец | |
| 110 | 2***7 | Подшипник ГОСТ8338-75 | |
| 111 | [***] | Кольцо Б80 ГОСТ13943-68 | |
| 112 | [***] | Болт М10х50.58.019 ГОСТ7798-70 | |
| 113 | [***] | Кольцо 028-036-46-2-2 ГОСТ9833-73 | |
| 114 | Л***9 | Втулка | |
| 115 | Л***1 | Шестерня | |
| 116 | Л***4 | Прокладка | |
| 117 | Л***Б | Вал | |
| 118 | Л***3 | Фланец | |
| 119 | 2***8 | Подшипник ГОСТ8338-75 | |
| 120 | [***] | Болт М8х20.58.019 ГОСТ7798-70 | |
| 121 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 122 | Л***6 | Шестерня | |
| 123 | Л***7 | Кольцо | |
| 124 | Л***8 | Прокладка | |
| 125 | [***] | Насос НШ–46Л ГОСТ8753-71 | |
| 126 | [***] | Гайка М10.5.019 ГОСТ5915-70 | |
| 127 | [***] | Шпилька М10-6х30.28.019 ГОСТ22034-76 | |
| 128 | [***] | Болт М16х45.58.019 ГОСТ7798-70 | |
| 129 | [***] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 130 | Л***2 | Крышка | |
| 131 | Л***5 | Масломер | |
| 132 | Л***4 | Прокладка | |
| 133 | Л***6 | Крышка | |
| 134 | Л***0 | Прокладка | |
| 135 | Л***8 | Пробка М27х1,5 | |
| 136 | Л***2 | Штуцер | |
| 137 | Л***3 | Штуцер | |
| 138 | [***] | Штифт 8-9х20 ГОСТ3128-70 | |
| 139 | Л***6 | Пробка М16х1,5 | |
| 140 | Л***5 | Прокладка | |
| 141 | Л***6 | Стопор | |
| 142 | 5***0 | Штуцер | |
| 143 | [***] | Вал гибкий 5-ти слойный (d=4,1мм), тип А1–Б1,(L=4000мм) ГОСТ12391-77 | |
| 144 | [***] | Пломба 10/6,5 ГОСТ19133-73 | |
| 145 | [***] | Проволока 1,0-1 (L=50±1,25мм) ГОСТ3282-74 | |
| 146 | Л***7 | Скоба |
