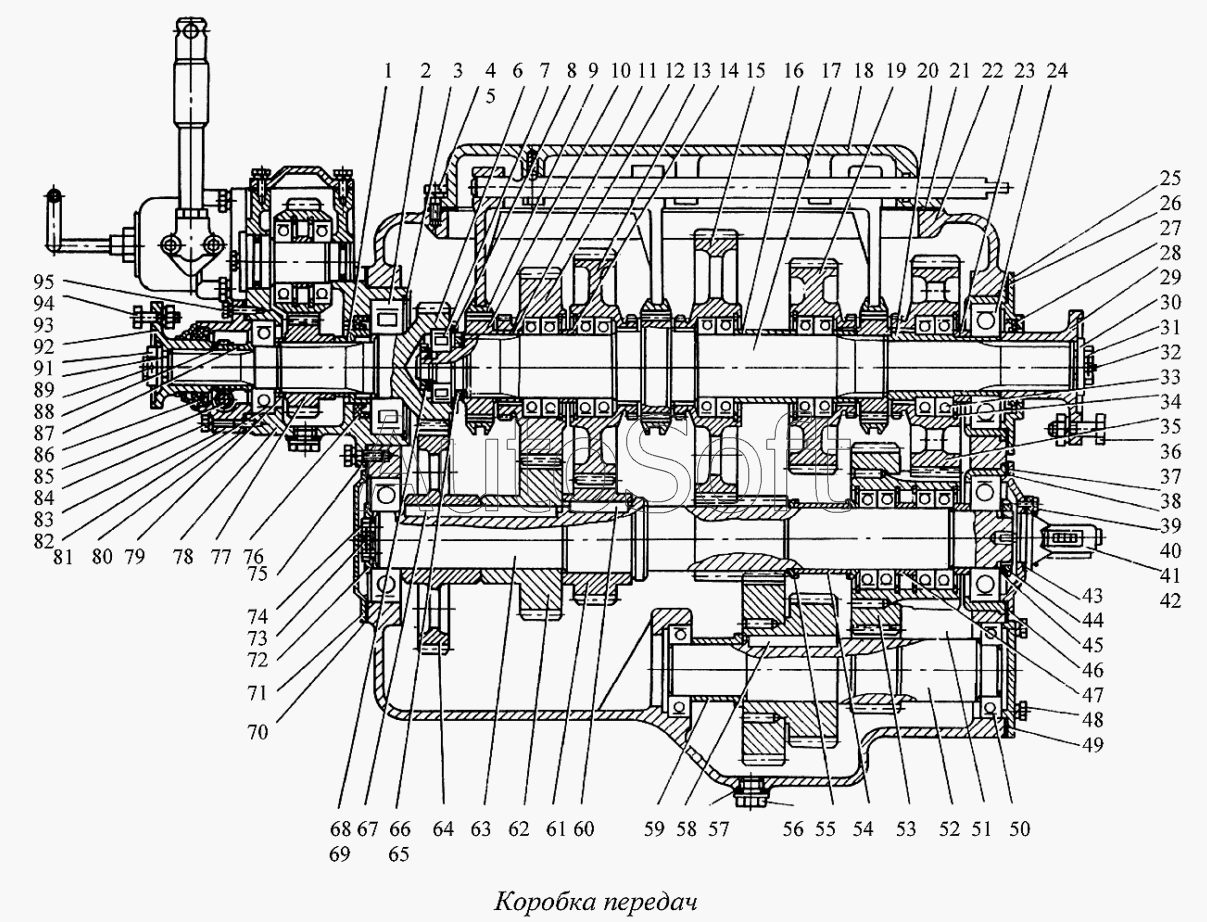

Каталог запасных частей к технике: Геомаш ЛБУ-50 (2003). Коробка передач
61
72
71
70
69
68
67
66
65
64
63
62
73
59
58
57
56
55
54
53
52
51
50
49
85
ЛБУ-03.00.000
95
94
93
92
91
89
88
87
86
48
84
83
82
81
80
79
78
77
76
75
74
13
24
23
22
21
20
19
18
17
16
15
14
25
12
11
10
9
8
7
6
5
4
3
2
36
47
46
45
44
43
42
41
40
39
38
37
1
35
34
33
32
31
30
29
28
27
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЛБУ-03.00.000 | Л***0 | Коробка передач | |
| 1 | Л***7 | Втулка | |
| 2 | 2***2 | Подшипник ГОСТ8328-75 | |
| 3 | [***] | Кольцо Б130 ГОСТ13943-68 | |
| 4 | [***] | Болт М10х30.58.019 ГОСТ7798-70 | |
| 5 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 6 | Л***1 | Вал–шестерня | |
| 7 | 2***6 | Подшипник ГОСТ8328-75 | |
| 8 | [***] | Кольцо Б72 ГОСТ13943-68 | |
| 9 | Л***7 | Муфта переключения | |
| 10 | Л***8 | Каретка | |
| 11 | Л***9 | Втулка | |
| 12 | Л***0 | Шестерня | |
| 13 | Л***2 | Шестерня | |
| 14 | Л***9 | Втулка | |
| 15 | Л***3 | Шестерня | |
| 16 | Л***4 | Втулка | |
| 17 | Л***6 | Вал–шестерня | |
| 18 | Л***1 | Крышка | |
| 19 | Л***6 | Шестерня | |
| 20 | Л***0 | Втулка | |
| 21 | Л***1 | Прокладка | |
| 22 | Л***2 | Корпус | |
| 23 | Л***2 | Втулка | |
| 24 | 3***1 | Подшипник ГОСТ8338-75 | |
| 25 | Л***8 | Фланец | |
| 26 | Л***9 | Прокладка | |
| 27 | [***] | Манжета 1.1-65х90-2 ГОСТ8752-79 | |
| 28 | Л***2 | Фланец | |
| 29 | Л***7 | Шайба | |
| 30 | [***] | Болт ГОСТ7798-70 | |
| 31 | [***] | Проволока 1,0-1, (L=120±1,75мм) ГОСТ3282-74 | |
| 32 | 1***2 | Подшипник ГОСТ8338-75 | |
| 33 | [***] | Кольцо ЮБ 95 ГОСТ13943-68 | |
| 34 | Л***5 | Шестерня | |
| 35 | Л***3 | Болт | |
| 36 | [***] | Гайка М14х1,5.5.019 ГОСТ2524-70 | |
| 37 | [***] | Шайба 14.65Г.019 ГОСТ6402-70 | |
| 38 | Л***1 | Стакан | |
| 39 | Л***2 | Фланец | |
| 40 | [***] | Болт 3М6х14,58.019 ГОСТ7798-70 | |
| 41 | [***] | Проволока 1,0-1 (L=200±2,3мм) ГОСТ3282-74 | |
| 42 | С***Б | Счетчик моточасов ТУ37-029-125-66 | |
| 43 | Л***3 | Прокладка | |
| 44 | Л***0 | Гайка круглая М52х1,5 | |
| 45 | [***] | Шайба 52.56.019 ГОСТ11872-80 | |
| 46 | Л***4 | Прокладка | |
| 47 | Л***0 | Втулка | |
| 48 | Л***9 | Фланец | |
| 49 | Л***8 | Прокладка | |
| 50 | 2***0 | Подшипник ГОСТ8338-75 | |
| 51 | Л***7 | Вал–шестерня | |
| 52 | Л***А | Блок-шестерня | |
| 53 | Л***2 | Полукольцо | |
| 54 | Л***3 | Втулка | |
| 55 | Л***3 | Блок–шестерня | |
| 56 | Л***7 | Пробка М22х1,5 | |
| 57 | Л***1 | Прокладка | |
| 58 | [***] | Шпонка 18х11х85 ГОСТ23360-78 | |
| 59 | Л***5 | Втулка | |
| 61 | Л***0 | Шестерня | |
| 62 | Л***2 | Шестерня | |
| 63 | Л***1 | Вал–шестерня | |
| 64 | Л***6 | Шестерня | |
| 65 | Л***3 | Гайка М45х1,5 | |
| 66 | Л***4 | Шайба 45 | |
| 67 | [***] | Шпонка 18х11х145 ГОСТ23360-78 | |
| 68 | Л***9 | Гайка | |
| 69 | [***] | Шайба 27.01.019 ГОСТ11872-73 | |
| 70 | Л***4 | Прокладка | |
| 71 | Л***А | Фланец | |
| 72 | Л***2 | Шестерня | |
| 73 | [***] | Проволока 1,0-1 (L=80±1,5мм) ГОСТ3282-74 | |
| 74 | [***] | Болт 3М8х25.58.019 ГОСТ7798-70 | |
| 75 | Л***2 | Прокладка | |
| 76 | [***] | Манжета 1.1-70х95-2 ГОСТ8752-79 | |
| 77 | Л***9 | Шестерня | |
| 78 | Л***Б | Корпус | |
| 79 | Л***7 | Втулка | |
| 80 | Л***8 | Прокладка | |
| 81 | 3***8 | Подшипник ГОСТ8338-75 | |
| 82 | Л***0 | Крышка | |
| 83 | [***] | Болт М8х45.58.019 ГОСТ7798-70 | |
| 84 | 5***Б | Шестерня | |
| 85 | 5***А | Сальник в сборе | |
| 86 | 5***3 | Шестерня | |
| 87 | Л***2 | Кольцо | |
| 88 | [***] | Шплинт 4х40.019 ГОСТ397-79 | |
| 89 | 5***4 | Шайба | |
| 90 | 2***П | Гайка М22х1,5 | |
| 91 | Л***1 | Муфта в сборе | |
| 92 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 93 | [***] | Гайка М12х25.5.019 ГОСТ2524-70 | |
| 94 | Л***5 | Болт | |
| 95 | [***] | Болт М8х25.58.019 ГОСТ7798-70 |
