Каталог запасных частей к технике: Геомаш ЛБУ-50 (2003). Вал–шестерня
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

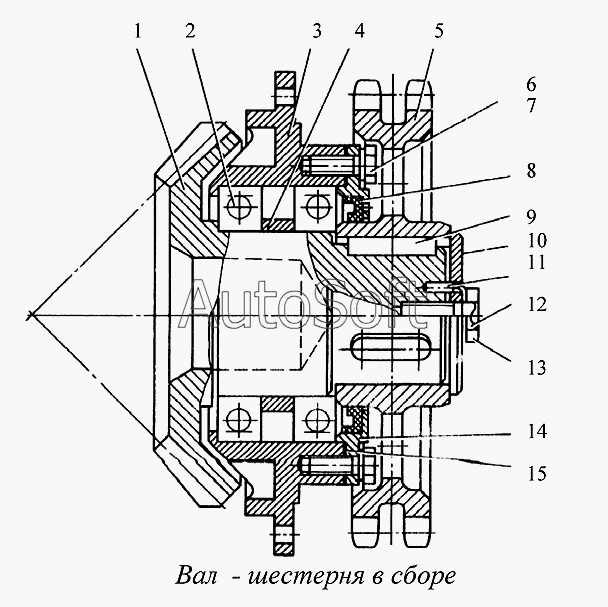

УБСР25М.01.01.030
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УБСР25М.01.01.030 | У***0 | Вал–шестерня в сборе | |
| 1 | У***1 | Вал–шестерня | |
| 2 | 1***8 | Подшипник ГОСТ8338-75 | |
| 3 | Л***4 | Стакан | |
| 4 | Л***8 | Втулка | |
| 5 | У***2 | Звездочка | |
| 6 | [***] | Болт М10х30.58.019 ГОСТ7798-70 | |
| 7 | [***] | Шайба ГОСТ6402-70 | |
| 8 | [***] | Манжета 1-100х125-2 ГОСТ8752-70 | |
| 9 | [***] | Шпонка ГОСТ8787-68 | |
| 10 | Л***2 | Шайба упорная | |
| 11 | [***] | Штифт ГОСТ3128-70 | |
| 12 | [***] | Шайба 16.01.019 ГОСТ13465 | |
| 13 | [***] | Болт М16х35.58.019 ГОСТ7798-70 | |
| 14 | У***9 | Фланец | |
| 15 | Л***5 | Прокладка |
