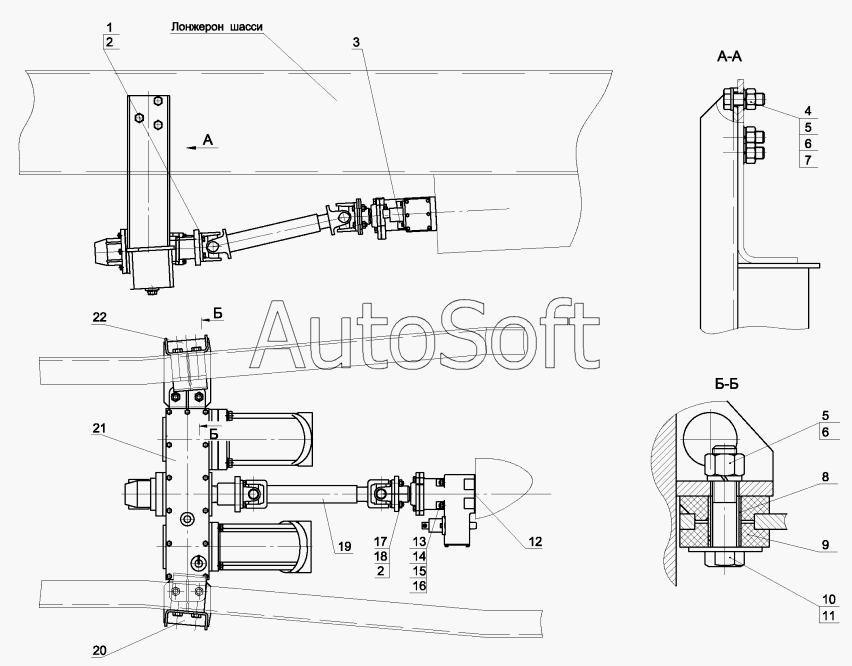

Каталог запасных частей к технике: ККЗ КС-5576Б (2009). УСТАНОВКА ПРИВОДА НАСОСОВ И КОРОБКИ ОТБОРА МОЩНОСТИ КС-5576Б.112.00.000
12
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
6
5
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***5 | Болт | |
| 2 | 1***5 | Шайба 10.65Г.05 | |
| 3 | К***1 | Коробка отбора мощности | |
| 4 | М***9 | Болт М16-6gх40.46.019 | |
| 5 | М***9 | Гайка М16-6Н.5.019 | |
| 6 | 1***5 | Шайба 16.65Г.05 | |
| 7 | С***9 | Шайба С.16.01.019 | |
| 8 | К***2 | Втулка | |
| 9 | К***4 | Подушка | |
| 10 | М***9 | Болт М16-6gх75.46.019 | |
| 11 | С***9 | Шайба С.16.01.019 | |
| 12 | К***7 | Прокладка | |
| 13 | К***6 | Шпилька | |
| 14 | М***9 | Гайка М12х1,25-6Н.5.019 | |
| 15 | 1***5 | Шайба 12.65Г.05 | |
| 16 | С***9 | Шайба С.12.01.019 | |
| 17 | К***1 | Болт | |
| 18 | М***9 | Гайка М10х1,25-6Н.5.019 | |
| 19 | 3***0 | Карданный вал | |
| 20 | К***0 | Кронштейн правый | |
| 21 | К***0 | Привод насосов | |
| 22 | К***0 | Кронштейн левый |
