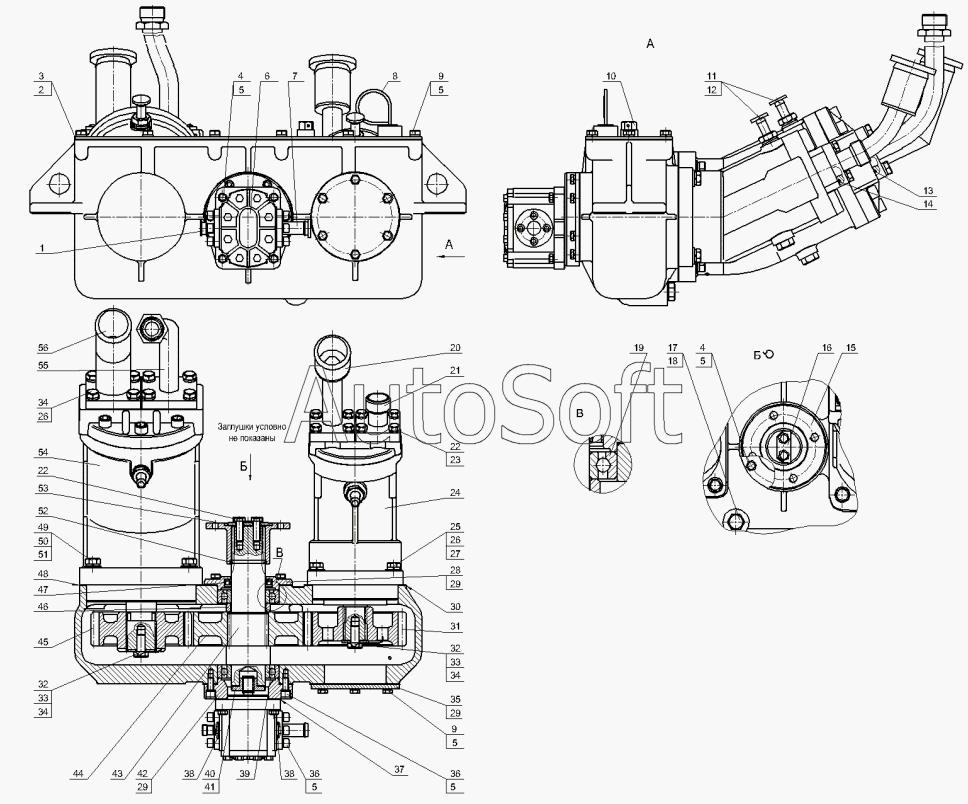

Каталог запасных частей к технике: ККЗ КС-5576Б (2009). ПРИВОД НАСОСОВ В СБОРЕ КС-5576Б.103.00.000
43
30
31
32
32
33
33
34
34
34
35
36
36
37
38
38
39
40
41
42
29
29
44
45
46
47
48
49
50
51
52
53
54
55
56
15
2
3
4
4
5
5
5
5
5
5
6
7
8
9
9
10
11
12
13
14
1
16
17
18
19
20
21
22
22
23
24
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ф***8 | Фланец резьбовой | |
| 2 | К***1 | Прокладка | |
| 3 | К***1 | Крышка | |
| 4 | М***9 | Болт М8-6gх25.46.019 | |
| 5 | 8***5 | Шайба 8.65Г.05 | |
| 6 | Н***Л | Гидронасос НШ10У-3Л | |
| 7 | Ф***8 | Фланец ниппельный | |
| 8 | К***0 | Масломер | |
| 9 | М***9 | Болт М8-6gх16.46.019 | |
| 10 | К***2 | Сапун | |
| 11 | H***2 | Ниппель резьбовой | |
| 12 | 1***1 | Прокладка 18М1 | |
| 13 | 0***3 | Кольцо 050-055-30-2-3 | |
| 14 | 0***3 | Кольцо 040-045-30-2-3 | |
| 15 | К***9 | Фланец | |
| 16 | К***7 | Пластина стопорная | |
| 17 | К***8 | Пробка | |
| 18 | 1***1 | Прокладка 16М1 | |
| 19 | 3***9 | Подшипник 36209 | |
| 20 | К***0 | Фланец | |
| 21 | К***0 | Фланец | |
| 22 | М***9 | Болт М10-6gх30.46.019 | |
| 23 | 1***5 | Шайба 10.65Г.05 | |
| 24 | 3***6 | Гидронасос 310.3.56.04.06 | |
| 25 | М***9 | Болт М12-6gх40.66.019 | |
| 26 | 1***5 | Шайба 12.65Г.05 | |
| 27 | С***9 | Шайба С.12.01.019 | |
| 28 | К***4 | Крышка | |
| 29 | К***7 | Прокладка | |
| 30 | К***8 | Прокладка | |
| 31 | К***9 | Колесо | |
| 32 | К***0 | Шайба | |
| 33 | К***1 | Шайба стопорная | |
| 34 | М***9 | Болт М12-6gх30.46.019 | |
| 35 | К***3 | Крышка | |
| 36 | М***9 | Винт М8-6gх20.56.019 | |
| 37 | К***3 | Прокладка | |
| 38 | 0***3 | Кольцо 017-021-25-2-3 | |
| 39 | 2***0 | Подшипник 210 | |
| 40 | К***2 | Полумуфта | |
| 41 | Б***6 | Кольцо Б16 | |
| 42 | К***1 | Проставка | |
| 43 | К***4 | Вал | |
| 44 | К***2 | Шестерня | |
| 45 | К***0 | Колесо | |
| 46 | К***6 | Проставка | |
| 47 | 1***3 | Манжета 1-50х70-3 | |
| 48 | К***1 | Прокладка | |
| 49 | М***9 | Болт М16-6gх40.66.019 | |
| 50 | 1***5 | Шайба 16.65Г.05 | |
| 51 | С***9 | Шайба С.16.01.019 | |
| 52 | К***5 | Кольцо запорное | |
| 53 | К***6 | Шайба | |
| 54 | 3***6 | Гидронасос 310.3.112.04.06 | |
| 55 | К***0 | Фланец | |
| 56 | К***0 | Фланец |
