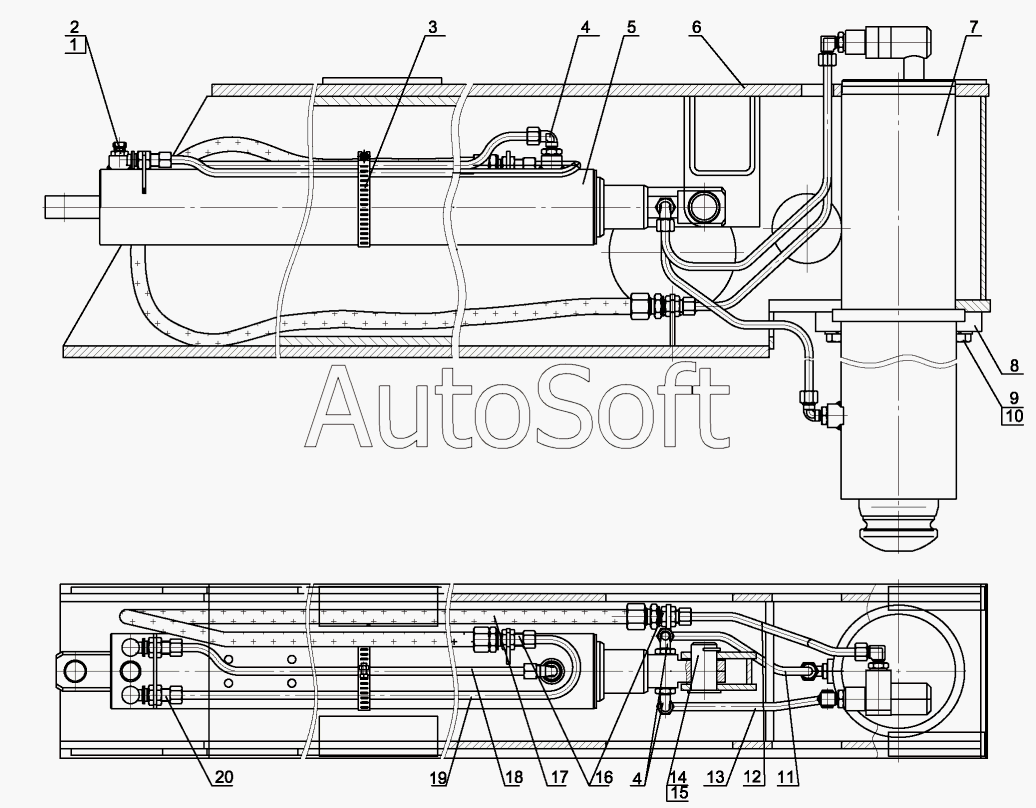

Каталог запасных частей к технике: ККЗ КС-5576Б (2009). БАЛКА ОПОРНАЯ В СБОРЕ КС-5576А.202.00.000
10
20
19
18
17
16
15
14
13
12
11
1
9
8
7
6
5
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***М | Адаптер | |
| 2 | 0***3 | Кольцо 011-015-25-2-3 | |
| 2 | 1***0 | Кольцо 11В820 | |
| 3 | Х***0 | Хомут 90-110 | |
| 4 | T***М | Адаптер | |
| 5 | Ц***0 | Гидроцилиндр выдвижения балок | |
| 6 | К***0 | Балка опорная | |
| 7 | Ц***0 | Гидроцилиндр опорный | |
| 8 | К***1 | Ригель | |
| 9 | М***9 | Болт М16-6gх40.46.019 | |
| 10 | 1***5 | Шайба 16.65Г.05 | |
| 11 | К***1 | Трубопровод | |
| 12 | К***0 | Трубопровод | |
| 13 | К***2 | Трубопровод | |
| 14 | К***4 | Ось | |
| 15 | 6***9 | Шплинт 6,3х50.019 | |
| 16 | T***L | Адаптер | |
| 17 | Р***8 | РВД 10х18(16х1,5-16х1,5)-2300 | |
| 18 | К***3 | Трубопровод | |
| 19 | К***4 | Трубопровод | |
| 20 | T***L | Адаптер |
