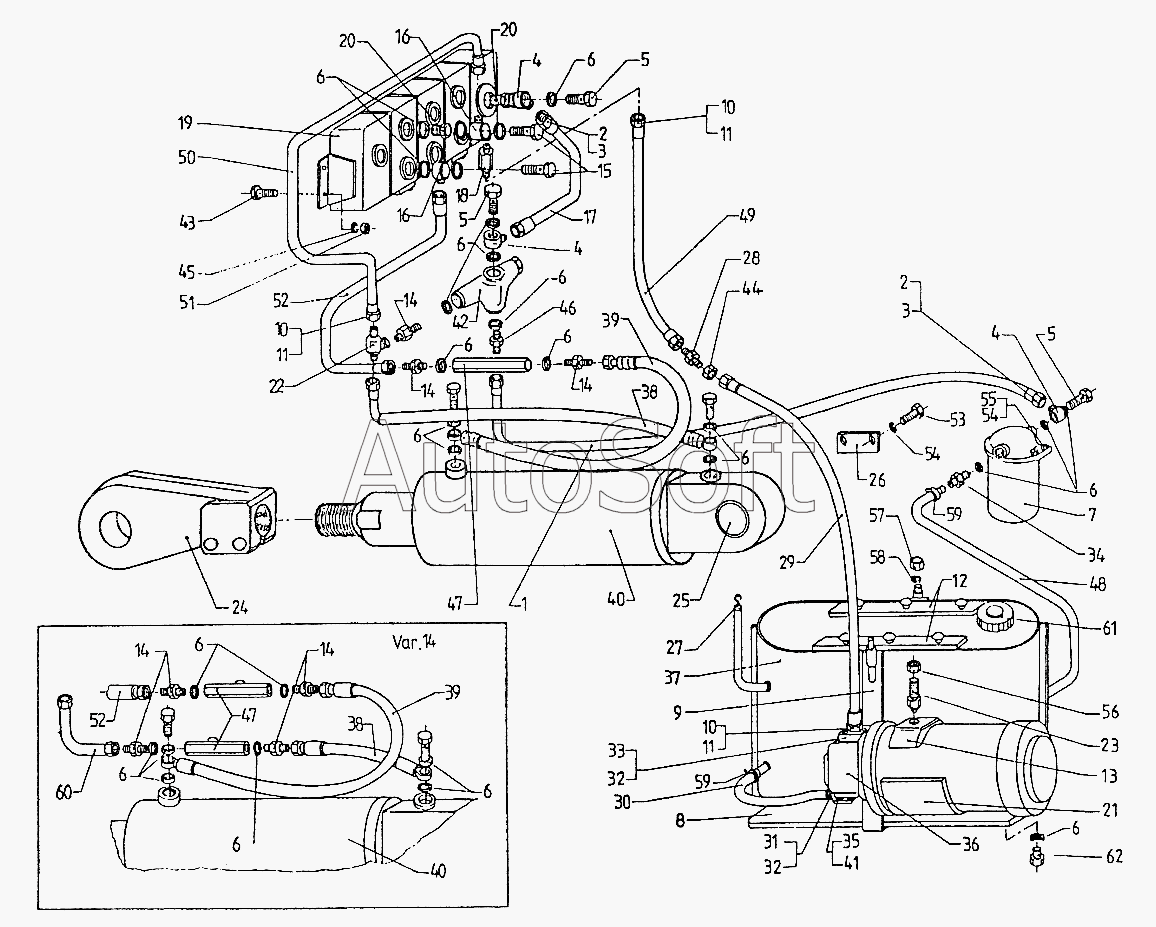

Каталог запасных частей к технике: Балканкар Рекорд EB-687 (2002). Гидравлическая система
1
2
2
3
3
4
4
4
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
8
9
10
10
10
11
11
11
12
13
14
14
14
14
14
14
14
14
14
14
15
16
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
36
36
37
38
38
38
38
38
38
39
39
40
40
40
40
40
40
40
40
41
42
43
44
45
46
47
47
47
47
48
49
50
51
52
52
53
54
54
55
56
57
58
59
59
60
61
62
687.33.08.00.00-00
687.33.08.00.00-03
687.33.08.00.00-14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 687.33.08.00.00-00 | 6***0 | Гидравлическая система | |
| 687.33.08.00.00-03 | 6***3 | Гидравлическая система | |
| 687.33.08.00.00-14 | 6***4 | Гидравлическая система | |
| 1 | 6***5 | Труба сливная | |
| 2 | [***] | Накидная гайка II Е 15 ОН-04 55874-71 | |
| 3 | [***] | Кольцо II 15 ОН-04 55874-71 | |
| 4 | 7***8 | Накидная гайка II 15 | |
| 5 | 7***2 | Болт накидной гайки М18х1,5 | |
| 6 | А***3 | Кольцо II | |
| 7 | 5***0 | Масляный фильтр ФММ-45 ОН-04 50118-70 | |
| 8 | 6***8 | Прокладка | |
| 9 | 6***0 | Стяжная лента | |
| 10 | [***] | Накидная гайка III Е12 ОН-04 55874-71 | |
| 11 | [***] | Кольцо III12 ОН-04 55874-71 | |
| 12 | 6***6 | Прокладка | |
| 13 | 6***0 | Прижим в сборе | |
| 14 | [***] | Штуцер III Е 12/М18 ОН-04 55874-71 | |
| 14 | [***] | Штуцер III Е 12/М18 ОН-04 55874-71 | |
| 15 | 7***3 | Болт накидной гайки М18х1.5 | |
| 16 | 7***8 | Накидная гайка III 12 | |
| 17 | 6***1 | Труба сливная | |
| 18 | 5***3 | Специальный штуцер | |
| 19 | 7***0 | Командное устройство с распределителем 348/2ЛЛЛМ | |
| 20 | 7***1 | Удлинитель | |
| 21 | 6***4 | Прокладка | |
| 22 | 7***1 | Тройник III 12 | |
| 23 | 6***4 | Болт специальный | |
| 24 | 7***0 | Присоединительная проушина 35х2/36х2 | |
| 25 | 6***4 | Ось | |
| 26 | [***] | Фиксирующая планка 36 БДС2348-85 | |
| 27 | 6***0 | Маслоуказатель в сборе | |
| 28 | [***] | Штуцер III Е 12 ОН-04 55874-71 | |
| 29 | [***] | Гибкое соединение 8-Нцх12-Нцх12-430/25 ОН-04 51874-83 | |
| 30 | 6***5 | Всасывающий шланг | |
| 31 | 7***4 | Фланец всасывающий | |
| 32 | 2***2 | О-кольцо 15,5х2,6 | |
| 33 | 7***6 | фланец напорный | |
| 34 | 6***8 | Специальный штуцер | |
| 35 | [***] | Винт 2А М6х40 БДС2171-83 | |
| 36 | 7***4 | Насос с электродвигателем А14Х-ЕС 6,5/7,5/28-7 | |
| 36 | 7***4 | Насос с электродвигателем А14Х-ЕС 6,5/7,5/28-7 | |
| 36 | 7***2 | Насос с электродвигателем А18Х-ЕС 6,5/7,5/28-7 | |
| 37 | 6***0 | Резервуар масляный в сборе | |
| 38 | [***] | Гибкое соединение 8-Гх18-Нцх12-240/25 ОН-04 51484-83 | |
| 38 | [***] | Гибкое соединение 8-К90 Ех12-Гх18-350/25 ОН-04 51484-83 | |
| 38 | [***] | Гибкое соединение 8-К90 Ех12-Гх18-350/25 ОН-04 51484-83 | |
| 39 | [***] | Гибкое соединение 8-Гх18-Нцх12-430/25 ОН-04 51484-83 | |
| 40 | 1***Л | Гидравлический поршневой цилиндр ЦБХ 211А1/90х55/70 | |
| 40 | 1***Л | Гидравлический поршневой цилиндр ЦБХ 211А1/90х75/70 | |
| 40 | 5***0 | Гидравлический поршневой цилиндр 25ЦБХ411/90х55/70 | |
| 40 | 5***1 | Гидравлический поршневой цилиндр 25ЦБХ411/90х75/70 | |
| 41 | 2***2 | Шайба | |
| 42 | 5***0 | Клапан предохранительный КП(А1А34) ОН-04 58921-77 | |
| 43 | [***] | Болт А1 М8х20-5.6 БДС1232-86 | |
| 44 | 6***5 | Гайка стопорная | |
| 45 | [***] | шайба 2 8Н БДС833-82 | |
| 46 | [***] | Штуцер II Е15/М18 ОН-04 55874-71 | |
| 47 | 5***0 | Дроссель регулируемый ДРОК-12 ОН-04 58956-72 | |
| 47 | 5***0 | Дроссель регулируемый ДРОК-12 ОН-04 58956-72 | |
| 48 | 6***9 | Шланг | |
| 49 | 6***4 | Напорная труба | |
| 50 | 6***1 | Труба | |
| 51 | М***3 | Гайка | |
| 52 | 6***2 | Труба | |
| 53 | [***] | Болт А1 М10х20-5.6 БДС1232-86 | |
| 54 | [***] | Шайба 2 10Н БДС833-86 | |
| 55 | [***] | Болт А1 М10х25-5.6 БДС1232-86 | |
| 56 | [***] | Гайка М20-5 БДС744-83 | |
| 57 | М***3 | Гайка | |
| 58 | 2***2 | Шайба | |
| 59 | 6***0 | Стяжная лента в сборе | |
| 60 | 6***1 | Труба | |
| 61 | 6***0 | Отдушина | |
| 62 | 7***6 | Пробка |
