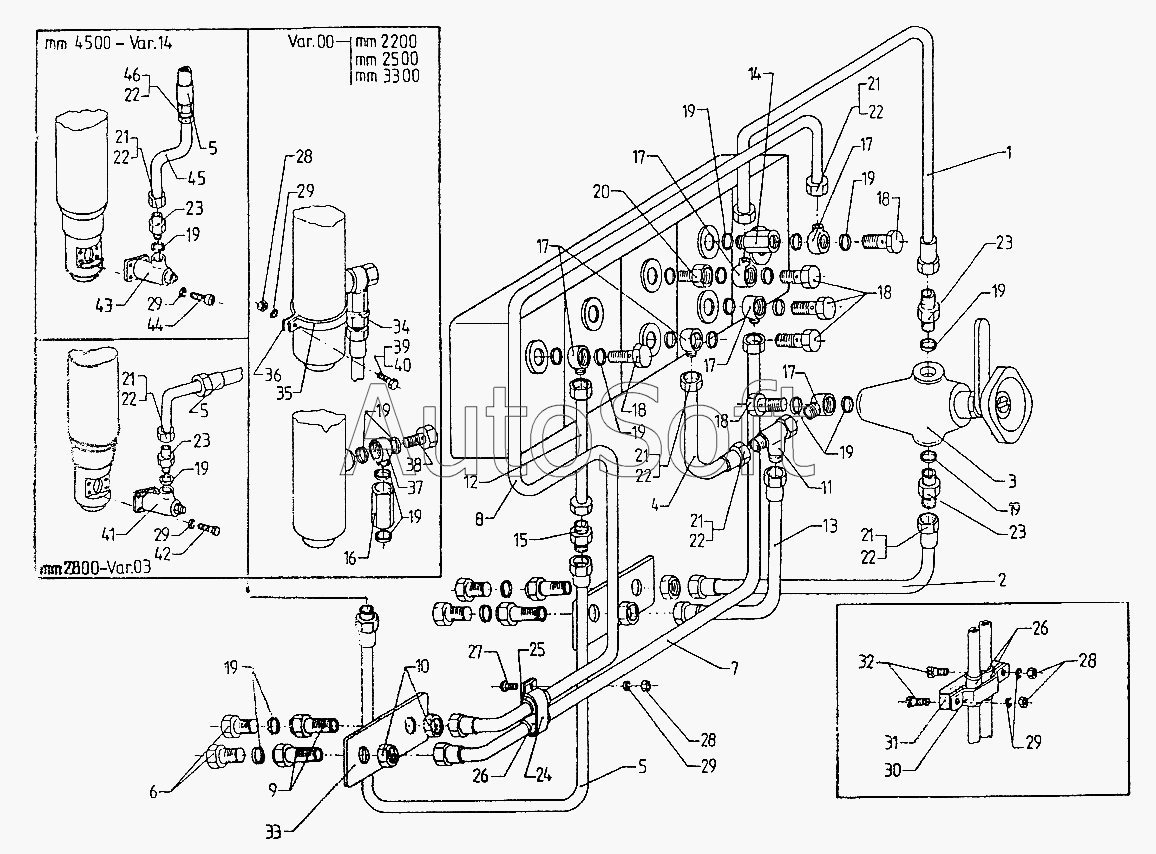

Каталог запасных частей к технике: Балканкар Рекорд EB-687 (2002). Гидравлическая система
1
2
3
4
5
5
5
5
5
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
17
18
18
18
18
19
19
19
19
19
19
19
19
19
19
19
20
21
21
21
21
21
21
22
22
22
22
22
22
22
23
23
23
23
24
25
26
26
27
28
28
28
29
29
29
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***1 | Труба | |
| 2 | 7***2 | Труба III | |
| 3 | 5***0 | Клапан предохранительный КП (А3А1) ОН-04 58921-77 | |
| 4 | 7***3 | Труба | |
| 5 | [***] | Гибкое соединение 10-Нцх12-К90°Ех12-450/25 ОН-04 51874-83 | |
| 5 | [***] | Гибкое соединение 10-Щех18-Нцх12-3000 ОН-04 51874-83 | |
| 5 | [***] | Гибкое соединение 10-Щкрх18-Нцх12-610/25 ОН-04 51874-83 | |
| 6 | 7***6 | Пробка | |
| 7 | 6***6 | Труба II | |
| 8 | 6***5 | Труба I | |
| 9 | 6***8 | Специальный штуцер d12-s | |
| 10 | 6***5 | Гайка стопорная | |
| 11 | 7***3 | Тройник LP III 12 | |
| 12 | 6***3 | Труба | |
| 13 | 7***4 | Труба IV | |
| 14 | 7***0 | Удлинитель | |
| 15 | [***] | Штуцер III Е 12 ОН-04 55874-71 | |
| 16 | 5***0 | Дроссель нерегулируемый ДН12 (1,7х7.2) ОН-04 58957-75 | |
| 17 | 7***8 | Накидная гайка III 12 | |
| 18 | 7***3 | Болт накидной гайки М18х1.5 | |
| 19 | А***3 | Кольцо II | |
| 20 | 7***1 | Удлинитель | |
| 21 | [***] | Накидная гайка III Е12 ОН-04 55874-71 | |
| 22 | [***] | Кольцо III12 ОН-04 55874-71 | |
| 23 | [***] | Штуцер III Е 12/М18 ОН-04 55874-71 | |
| 24 | 6***9 | Скоба | |
| 25 | 6***0 | Прокладка | |
| 26 | 6***2 | Труба | |
| 27 | [***] | Винт 1А М6х16-5.6 БДС1358-85 | |
| 28 | М***3 | Гайка | |
| 29 | 2***2 | Шайба | |
| 30 | 6***2 | Скоба | |
| 31 | 7***3 | Прокладка | |
| 32 | [***] | Болт 1 М6х25 БДС1230-85 | |
| 33 | 7***2 | Стопорящий лист | |
| 34 | 6***0 | Стяжная лента в сборе | |
| 35 | 6***1 | Скоба I | |
| 36 | 6***2 | Скоба II | |
| 37 | 6***7 | Накидная гайка D18/М18 | |
| 38 | 6***3 | Болт накидной гайки | |
| 39 | [***] | Болт 2 М6х16-5.6 БДС1230-85 | |
| 40 | [***] | Болт 2 М6х22-5.6 БДС1230-85 | |
| 41 | 5***0 | Дроссель нерегулируемый ДН12А (2.2х7.1) ОН-04 58957-75 | |
| 42 | М***3 | Винт | |
| 43 | 5***0 | Дроссель нерегулируемый ДН12А (2.2х7.1) ОН-04 58957-75 | |
| 44 | М***3 | Винт | |
| 45 | 8***1 | Труба | |
| 46 | [***] | Накидная гайка II Е12 ОН-04 55874-71 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
