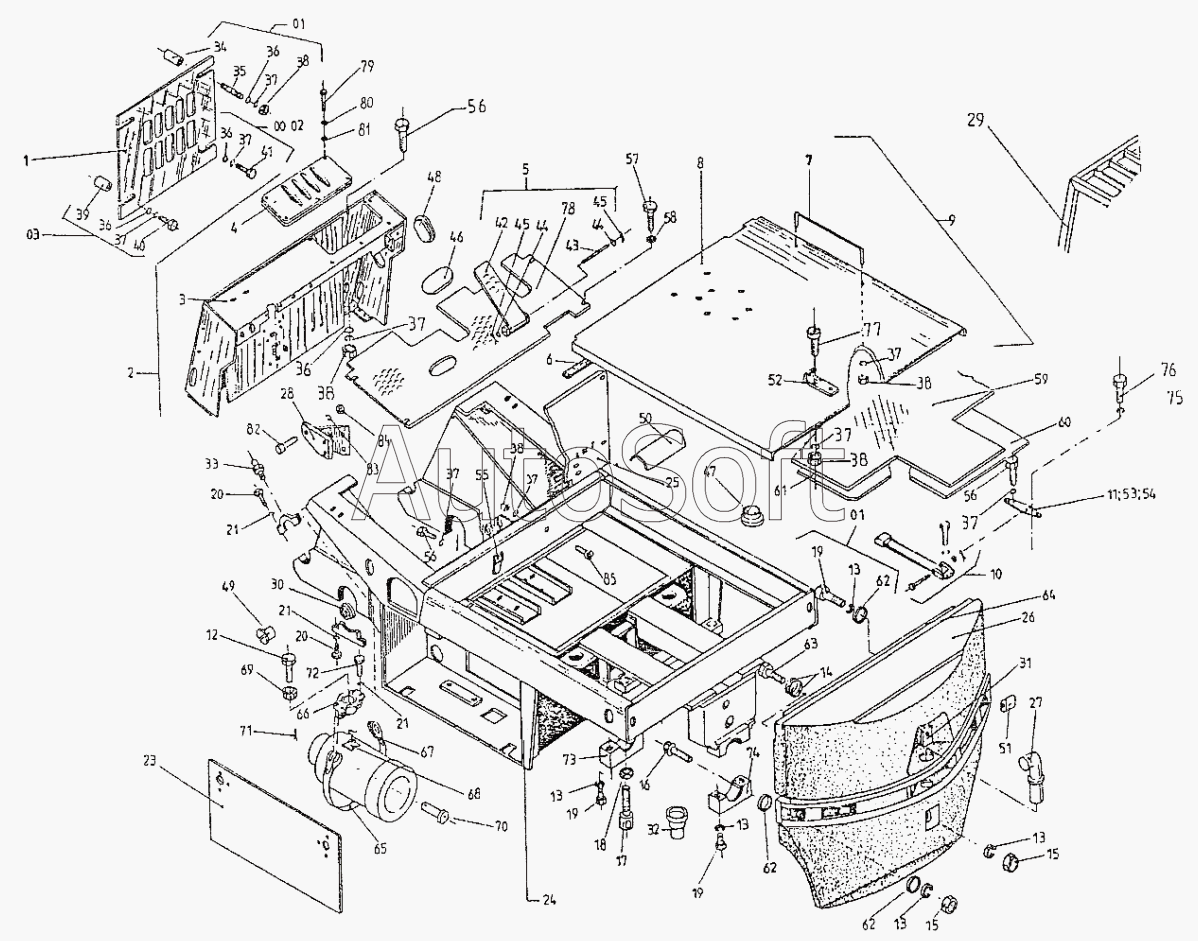

Каталог запасных частей к технике: Балканкар Рекорд EB-687 (2002). Общий вид
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
13
13
13
13
14
15
15
16
17
18
19
19
19
20
20
21
21
21
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
36
36
36
37
37
37
37
37
37
37
37
37
38
38
38
38
38
39
40
41
41
42
43
44
44
45
45
46
47
48
49
50
51
52
53
54
55
56
56
56
57
58
59
60
61
62
62
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
687.33.01.00.00.00-03
687.33.01.00.00.00-00
687.33.01.00.00.00-02
687.33.01.00.00.00-01
687.33.01.00.00.00-01
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 687.33.01.00.00.00-00 | 6***0 | Общий вид | |
| 687.33.01.00.00.00-01 | 6***1 | Общий вид | |
| 687.33.01.00.00.00-02 | 6***2 | Общий вид | |
| 687.33.01.00.00.00-03 | 6***3 | Общий вид | |
| 1 | 6***8 | Предохранительная решетка | |
| 2 | 6***0 | Пульт управления в сборе | |
| 2 | 6***3 | Пульт управления в сборе | |
| 3 | 6***0 | Корпус в сборе | |
| 3 | 6***0 | Корпус в сборе | |
| 4 | 7***1 | Крышка малая | |
| 5 | 6***0 | Настильный лист в сборе | |
| 6 | 6***1 | Шина | |
| 7 | 7***3 | Ручка | |
| 8 | 6***2 | Крышка | |
| 9 | 6***0 | Крышка верхняя | |
| 10 | 7***0 | Ограничитель в сборе | |
| 11 | 6***0 | Шарнир в сборе | |
| 12 | 6***7 | Болт | |
| 13 | 1***2 | Пружинная шайба | |
| 14 | 6***1 | Шайба | |
| 15 | [***] | Гайка М16-5 БДС744-83 | |
| 16 | [***] | Болт М16х70-5.6 БДС1232-86 | |
| 17 | 6***8 | Болт регулирующий | |
| 18 | [***] | Гайка М24-5 БДС744-83 | |
| 19 | [***] | Болт М16х90-5.6 БДС1232-86 | |
| 20 | [***] | Болт М12х50-8.8 БДС1232-86 | |
| 21 | [***] | Пружинная шайба 12Н БДС833-82 | |
| 22 | [***] | Шайба предохранительная 12 БДС1975-74 | |
| 23 | 6***0 | Крышка в сборе | |
| 24 | 6***0 | Шасси | |
| 24 | 6***1 | Шасси | |
| 25 | 6***9 | Стенка передняя в сборе | |
| 26 | 6***1 | Противовес | |
| 27 | 7***0 | Тяж в сборе | |
| 28 | 6***0 | Кронштейн в сборе | |
| 29 | 9***0 | Защитная крышка | |
| 30 | 7***5 | Втулка | |
| 31 | 7***0 | Ограничитель | |
| 32 | 7***9 | Воронка | |
| 33 | [***] | Пресс-масленка 1.2 БДС1640-81 | |
| 34 | 7***6 | Труба | |
| 35 | [***] | Шпилька М8х90 (8/22) БДС1238-87/5.6 | |
| 36 | [***] | Шайба АМ8 БДС206-78 | |
| 37 | 8***2 | Пружинная шайба | |
| 38 | М***3 | Гайка | |
| 39 | 6***7 | Труба | |
| 40 | [***] | Болт А1 М8х30-5.6 БДС1232-86 | |
| 41 | [***] | Болт А1 М8х16-5.6 БДС1232-86 | |
| 41 | [***] | Болт А1 М8х16-5.6 БДС1232-86 | |
| 42 | 7***0 | Педаль акселератора | |
| 43 | 7***1 | Ось | |
| 44 | А***8 | Шайба | |
| 45 | [***] | Шплинт 2,5х20 БДС55-77 | |
| 46 | 6***1 | Крышка | |
| 47 | 7***2 | Пробка | |
| 48 | 7***8 | Крышка | |
| 49 | 7***9 | Пробка | |
| 50 | 7***0 | Профиль | |
| 51 | 7***5 | Втулка | |
| 52 | 7***5 | Крюк | |
| 53 | 6***0 | Подкладная планка | |
| 54 | 6***1 | Верхняя планка | |
| 55 | 6***2 | Ограничитель | |
| 56 | [***] | Болт 1 М8х25-5.6 БДС1232-86 | |
| 57 | [***] | Болт 1 М6х16-5.6 БДС1230-85 | |
| 58 | 7***4 | Шайба | |
| 59 | 6***6 | Резиновый коврик | |
| 60 | 6***5 | Крышка | |
| 61 | 6***7 | Маленькая крышка | |
| 62 | [***] | Шайба АМ16 БДС206-78 | |
| 63 | [***] | Болт М16х110-8.8 БДС1232-83 | |
| 64 | 6***0 | Плита | |
| 65 | 6***0 | Лента в сборе | |
| 66 | 6***3 | Корпус | |
| 67 | 6***2 | Скоба | |
| 68 | 6***3 | Пята | |
| 69 | [***] | Гайка М20-5 БДС744-83 | |
| 70 | [***] | Ось Б2-16 М1х55х49х4 БДС3048-89 | |
| 71 | [***] | Шплинт 4х25 БДС55-77 | |
| 72 | [***] | Болт М12х25-5.6 БДС1232-86 | |
| 73 | 7***3 | Вкладыш III | |
| 74 | 7***4 | Вкладыш | |
| 75 | 1***2 | Пружинная шайба | |
| 76 | [***] | Болт 1А М10х30-5.6 БДС1232-86 | |
| 77 | [***] | Винт 1В М8х20-5.6 БДС1359-83 | |
| 78 | 6***0 | Настильный лист | |
| 79 | [***] | Винт М5х10 БДС8226-76/5.6 | |
| 80 | [***] | Пружинная шайба 5Н БДС833-82 | |
| 81 | [***] | Шайба АМ5 БДС206-78 | |
| 82 | М***6 | Болт | |
| 83 | [***] | Пружинная шайба 12Н БДС833-82 | |
| 84 | М***3 | Гайка | |
| 85 | [***] | Винт III М8х30 БДС1359-75/5.6 |
