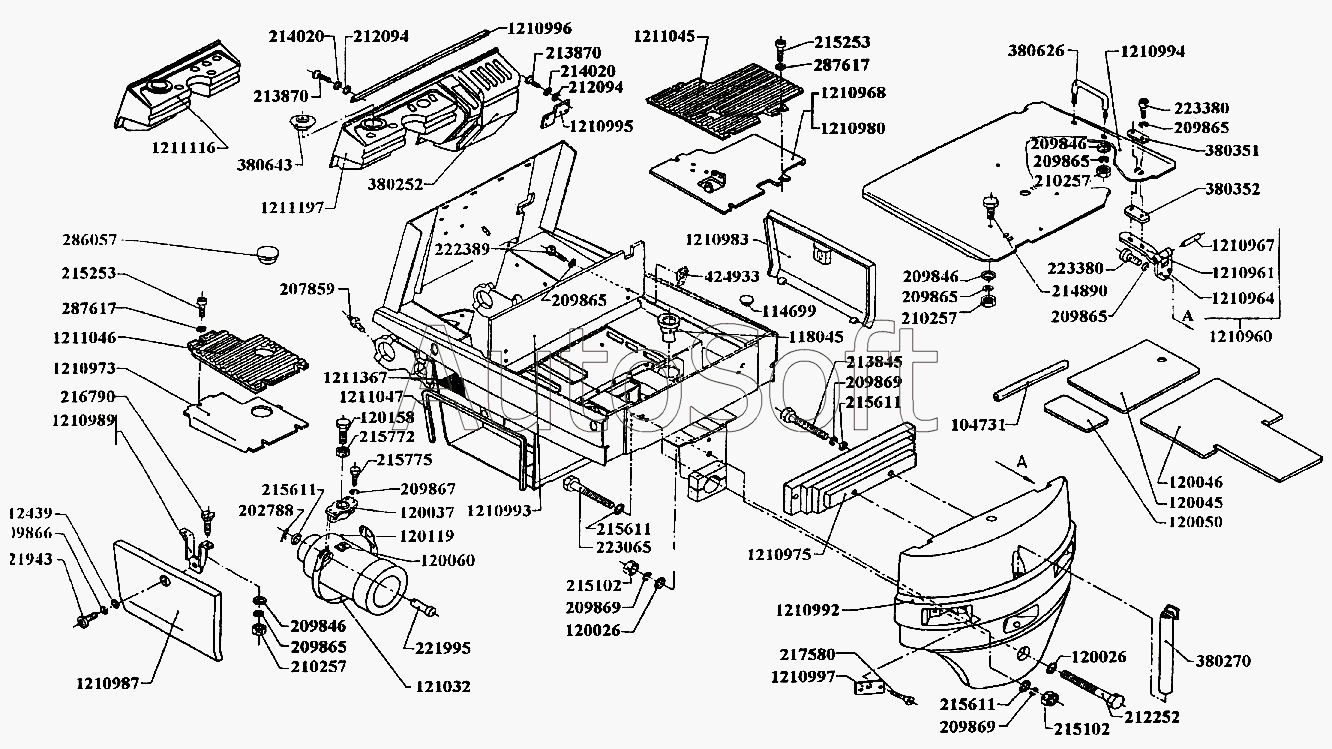

Каталог запасных частей к технике: Балканкар Рекорд EB-687 (2002). Общий вид EB687-Piccolo
47
56
55
54
53
52
51
50
49
48
57
46
45
44
44
43
42
42
41
40
39
66
74
73
72
71
70
69
68
67
38
65
64
63
62
61
60
59
58
10
19
19
19
18
17
16
16
16
16
16
16
15
15
15
14
13
12
11
9
8
7
6
5
4
4
3
2
29
37
36
35
34
33
33
32
32
32
32
32
31
31
30
30
1
28
28
27
27
26
24
23
22
22
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Профиль | |
| 2 | 7***2 | Пробка | |
| 3 | 7***9 | Воронка | |
| 4 | 6***1 | Шайба | |
| 5 | 6***3 | Корпус | |
| 6 | 6***5 | Крышка | |
| 7 | 6***6 | Резиновый коврик | |
| 8 | 6***7 | Маленькая крышка | |
| 9 | 6***3 | Пята | |
| 10 | 6***2 | Скоба | |
| 11 | 6***7 | Болт | |
| 12 | 6***0 | Лента в сборе | |
| 13 | [***] | Шплинт БДС55-77 | |
| 14 | [***] | Пресс-масленка 1.2 БДС1640-73 | |
| 15 | [***] | Шайба А М8 БДС206-78 | |
| 16 | 8***2 | Пружинная шайба | |
| 17 | 1***2 | Пружинная шайба | |
| 18 | [***] | Пружинная шайба 12Н БДС833-82 | |
| 19 | 1***2 | Пружинная шайба | |
| 20 | 1***2 | Пружинная шайба | |
| 21 | М***3 | Гайка | |
| 22 | [***] | Шайба А М5 БДС206-78 | |
| 23 | [***] | Болт В1 М16х110-8.8 БДС1232-85 | |
| 24 | А***8 | Шайба | |
| 25 | [***] | Винт 1ВМ8х30-5.6 БДС1359-88 | |
| 26 | [***] | Болт В1 М16х130-8.8 БДС1232-85 | |
| 27 | [***] | Винт 1АМ5х12-5.6 БДС1358-85 | |
| 28 | [***] | Пружинная шайба 5Н БДС833-82 | |
| 29 | [***] | Болт М8х16-5.6 БДС1230-85 | |
| 30 | [***] | Гайка М16-5 БДС744-83 | |
| 31 | [***] | Винт М6х16-5.6 БДС2171-83 | |
| 32 | А***8 | Шайба | |
| 33 | А***8 | Шайба | |
| 34 | [***] | Гайка М20-5 БДС744-83 | |
| 35 | [***] | Болт В2М12х25-5.6 БДС1232-86 | |
| 36 | [***] | Винт 1А М8х25-5.8 БДС1359-88 | |
| 37 | [***] | Винт 1ВМ6х14-5.6 БДС1359-88 | |
| 38 | М***3 | Винт | |
| 39 | [***] | Ось 16h11х55х49х4 БДС3048-89 | |
| 40 | [***] | Болт М8х25-5.6 БДС1230-85 | |
| 41 | [***] | Болт М16х75-8.8 БДС1230-85 | |
| 42 | [***] | Винт М8х16-8.8 БДС2171-83 | |
| 43 | 7***0 | Крышка | |
| 44 | 7***4 | Шайба | |
| 45 | 7***8 | Щиток правый | |
| 46 | 7***0 | Тяж (в сборе) | |
| 47 | 6***1 | Планка верхняя | |
| 48 | 6***2 | Планка нижняя | |
| 49 | 6***7 | Ручка | |
| 50 | 6***5 | Крышка | |
| 51 | 6***2 | Ограничитель | |
| 52 | 6***0 | Шарнир (в сборе) | |
| 53 | 6***0 | Шарнир | |
| 54 | 6***0 | Петля | |
| 55 | 6***1 | Ось | |
| 56 | 6***0 | Правое жестяное покрытие | |
| 57 | 6***0 | Левое жестяное покрытие | |
| 58 | 6***0 | Плита в сборе | |
| 59 | 6***0 | Правое жестяное покрытие | |
| 60 | 6***0 | Правая крышка в сборе | |
| 61 | 6***0 | Левая крышка в сборе | |
| 62 | 6***0 | Замок в сборе | |
| 63 | 6***1 | Противовес | |
| 64 | 6***2 | Передняя стенка | |
| 65 | 6***3 | Верхняя крышка | |
| 66 | 6***4 | Крышка | |
| 67 | 6***5 | Профиль | |
| 68 | 6***6 | Планка | |
| 69 | 6***7 | Резиновый коврик правый | |
| 70 | 6***8 | Резиновый коврик левый | |
| 71 | [***] | Резиновое уплотнение ОН-02 76555-84 | |
| 72 | 6***9 | Щиток левый | |
| 73 | 6***0 | Щиток левый | |
| 74 | 6***1 | Резиновая ступень |
