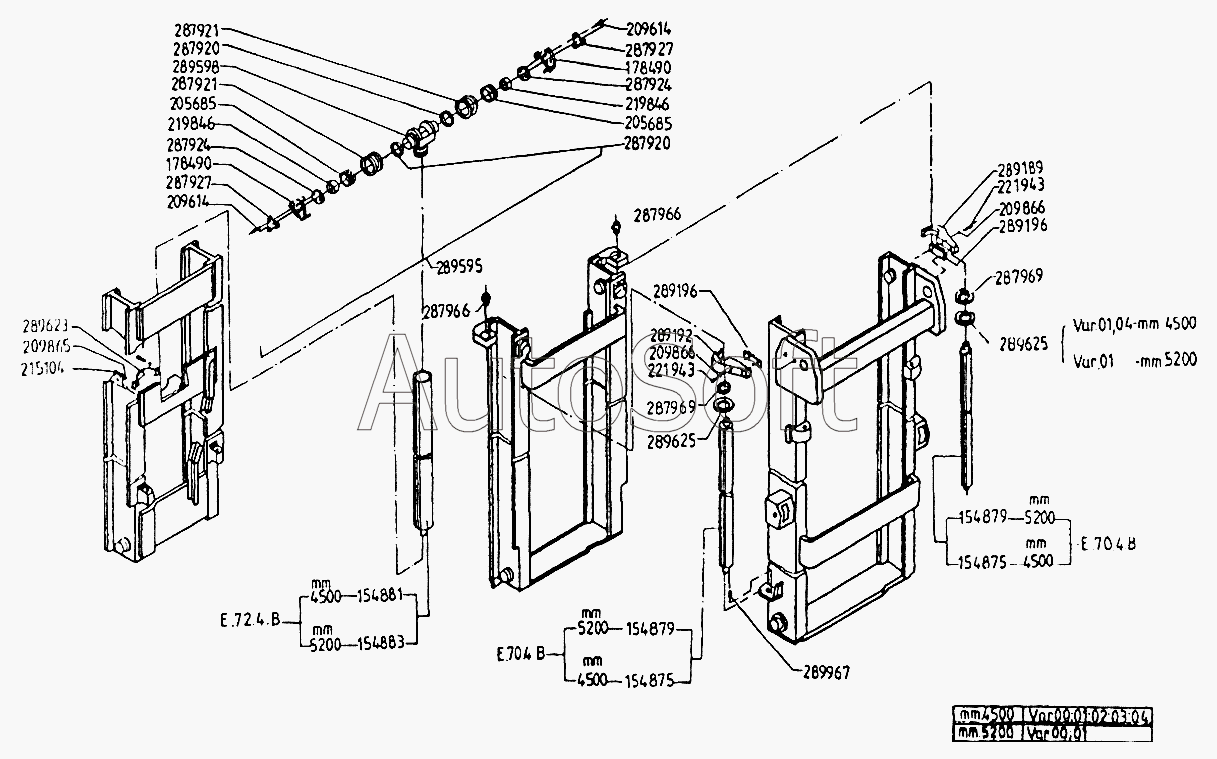

Каталог запасных частей к технике: Балканкар Рекорд EB-695 (2002). Цилиндр - монтаж
14
14
26
25
25
24
23
22
21
21
20
19
18
18
17
17
16
16
15
15
1
1
13
13
12
12
11
11
10
9
9
8
7
7
6
6
5
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Плунжерный гидравлический цилиндр 25ЦПХ8/36х1500/ | |
| 2 | 2***2 | Плунжерный гидравлический цилиндр 25ЦПХ8/36х1740/ | |
| 3 | 2***1 | Плунжерный гидравлически цилиндр 25ЦПХ8/55х760 | |
| 4 | 2***2 | Плунжерный гидравлически цилиндр 25ЦПХ8/55х870 | |
| 5 | 8***5 | Предохранительная крышка | |
| 6 | I***5 | Подшипник игольчатый | |
| 7 | [***] | Болт 1 М6х20-6g БДС1234-71/5.6 | |
| 8 | [***] | Шайба 2 8Н БДС833-82 | |
| 9 | 2***2 | Шайба | |
| 10 | [***] | Болт А1 М8х30-5.6 БДС1232-86 | |
| 11 | I***5 | Втулка | |
| 12 | [***] | Винт I М10х30-6g БДС2171-72/5.6 | |
| 13 | 8***5 | Шайба | |
| 14 | 8***6 | Цепной ролик | |
| 15 | 8***7 | Крышка | |
| 16 | 8***8 | Стопорная планка | |
| 17 | 8***6 | Специальный болт | |
| 18 | 8***7 | Регулирующая шайба | |
| 19 | 8***1 | Правый кронштейн | |
| 20 | 8***2 | Левый кронштейн | |
| 21 | 8***4 | Стопорная пластина | |
| 22 | 8***0 | Несущая балка в сборе | |
| 23 | 8***1 | Несущая балка | |
| 24 | 8***4 | Скоба | |
| 25 | 8***6 | Обруч | |
| 26 | 8***7 | Штифт |
