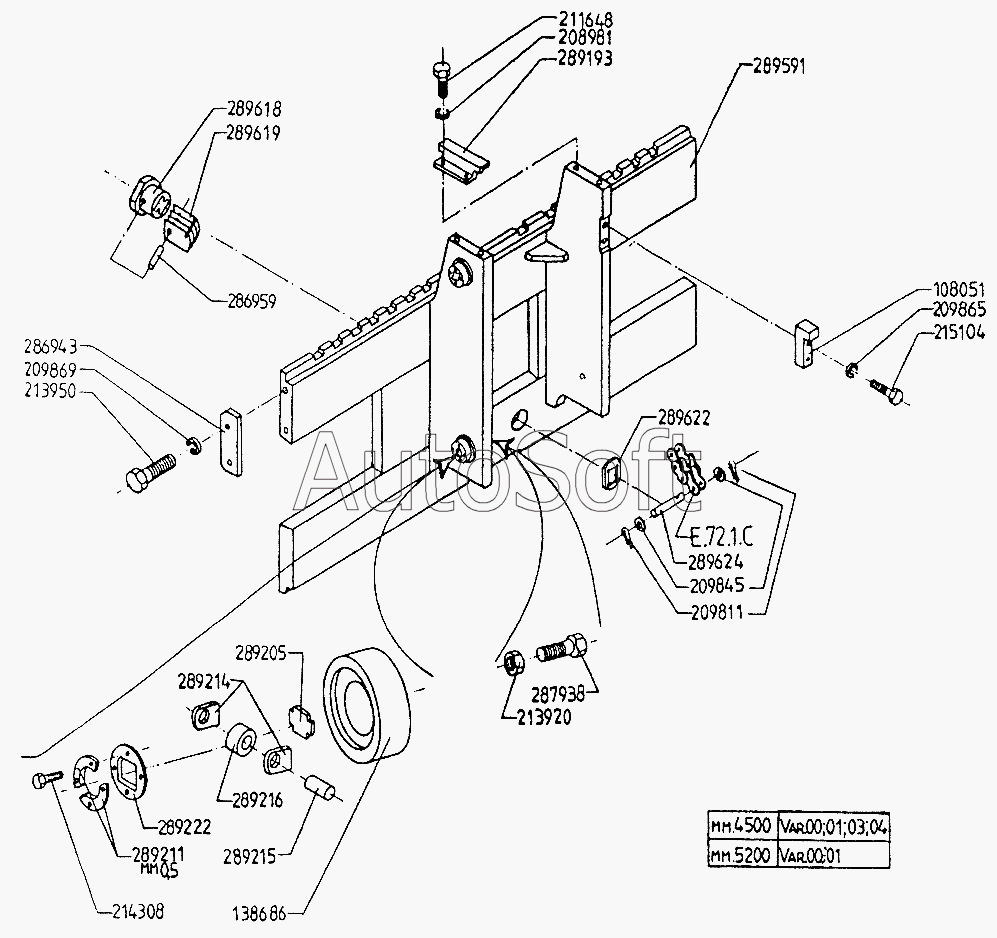

Каталог запасных частей к технике: Балканкар Рекорд EB-695 (2002). Вертикальная каретка
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***3 | Ограничитель | |
| 2 | К***8 | Ходовой роликовый подшипник | |
| 3 | 2***2 | Шайба | |
| 4 | [***] | Шплинт 1,6х10 БДС55-77 | |
| 5 | А***8 | Шайба | |
| 6 | [***] | Шайба 2 8Н БДС833-82 | |
| 7 | 2***2 | Шайба | |
| 8 | [***] | Болт 1 М6х14-6g БДС1234-71/5.6 | |
| 9 | [***] | Гайка I М16х1,5-6Н БДС1251-71/5 | |
| 10 | [***] | Болт 2 М16х30-5.6 БДС1234-85 | |
| 11 | [***] | Болт 2 М5х12-8.8 БДС1230-85 | |
| 12 | [***] | Болт А1 М8х30-5.6 БДС1232-86 | |
| 13 | 8***4 | Планка | |
| 14 | 8***0 | Ось | |
| 15 | 8***1 | Болт | |
| 16 | 8***3 | Предохранитель | |
| 17 | 8***7 | Планка II | |
| 18 | 8***9 | Пластина | |
| 19 | 8***0 | Планка | |
| 20 | 8***1 | Ось | |
| 21 | 8***2 | Ролик | |
| 22 | 8***4 | Крышка | |
| 23 | 8***0 | Вертикальная каретка | |
| 24 | 8***0 | Вертикальная каретка | |
| 25 | 8***0 | Вертикальная каретка | |
| 26 | 8***1 | Корпус | |
| 27 | 8***2 | Пластина | |
| 28 | 8***3 | Шайба | |
| 29 | 8***5 | Ось |
