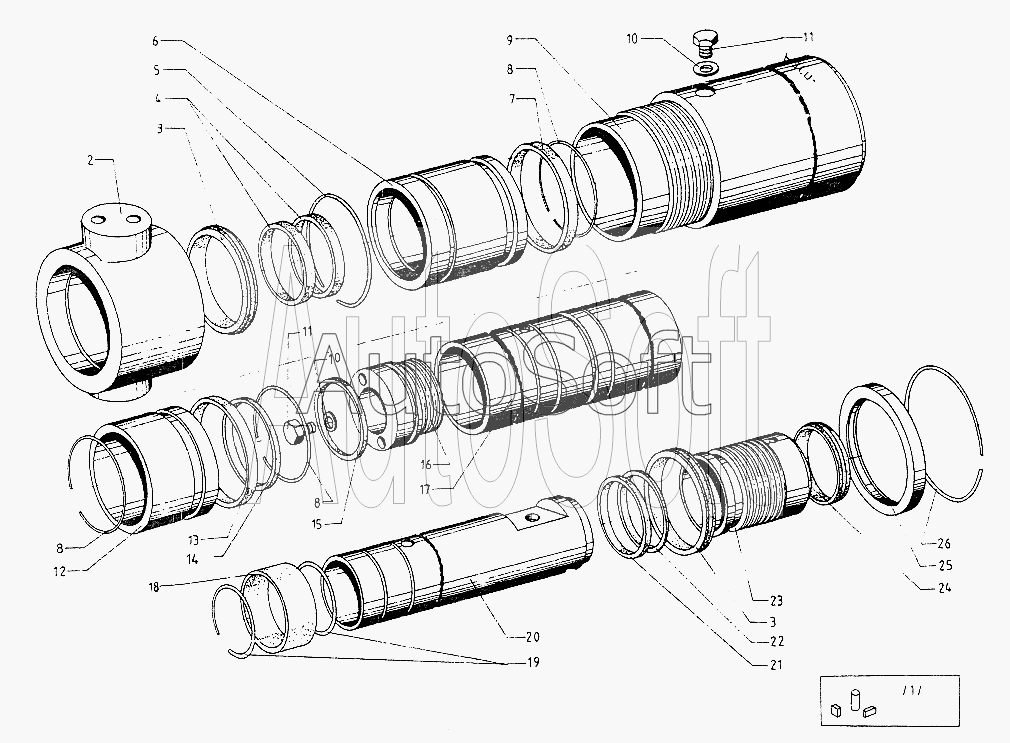

Каталог запасных частей к технике: Балканкар Рекорд EB-717 (2002). Телескопический цилиндр Н=4500
15
4159.3.00.00
26
25
24
23
22
21
20
19
18
17
16
1
14
13
11
11
10
10
9
8
8
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4159.3.00.00 | 4***0 | Телескопический цилиндр Т2-200/45А | |
| 1 | [***] | Быстроизнашивающиеся запасные части Т2-200/45А | |
| 2 | 4***0 | Несущая гайка (общий вид) | |
| 3 | [***] | Очистительное кольцо Д90 ОН-04.58952-82 | |
| 4 | 2***1 | Манжета М2В 90x98x12 | |
| 5 | 4***8 | Предохранительное кольцо В115 | |
| 6 | 4***3 | Затвор | |
| 7 | [***] | О кольцо В105x5-2-70 БДС7947-79 | |
| 8 | 4***4 | Кольцо В90 | |
| 9 | 4***0 | Цилиндр | |
| 10 | [***] | Кольцо I М8х14 БДС3609-73 | |
| 11 | 4***5 | Болт I М8х10-6g | |
| 13 | У***0 | Манжета К2А 100x115 | |
| 14 | [***] | О кольцо Б82,5x3,55-2-70 БДС7947-79 | |
| 15 | [***] | О кольцо Б70х5-2-70 БДС7947-79 | |
| 16 | 4***3 | Пятка | |
| 17 | 4***0 | Плунжер (общий вид) | |
| 18 | 4***0 | Втулка | |
| 19 | 4***6 | Кольцо В70 | |
| 20 | 4***0 | Плунжер I - общ вид | |
| 21 | 2***0 | Манжета М2В 70x78x12 | |
| 22 | [***] | О кольцо 74x2-2-70 БДС7947-79 | |
| 23 | 4***4 | Гайка | |
| 24 | [***] | Очистительное кольцо Д70 ОН-04.58952-82 | |
| 25 | 4***3 | Коробка Д90 | |
| 26 | 4***5 | Предохранительное кольцо А118 |
