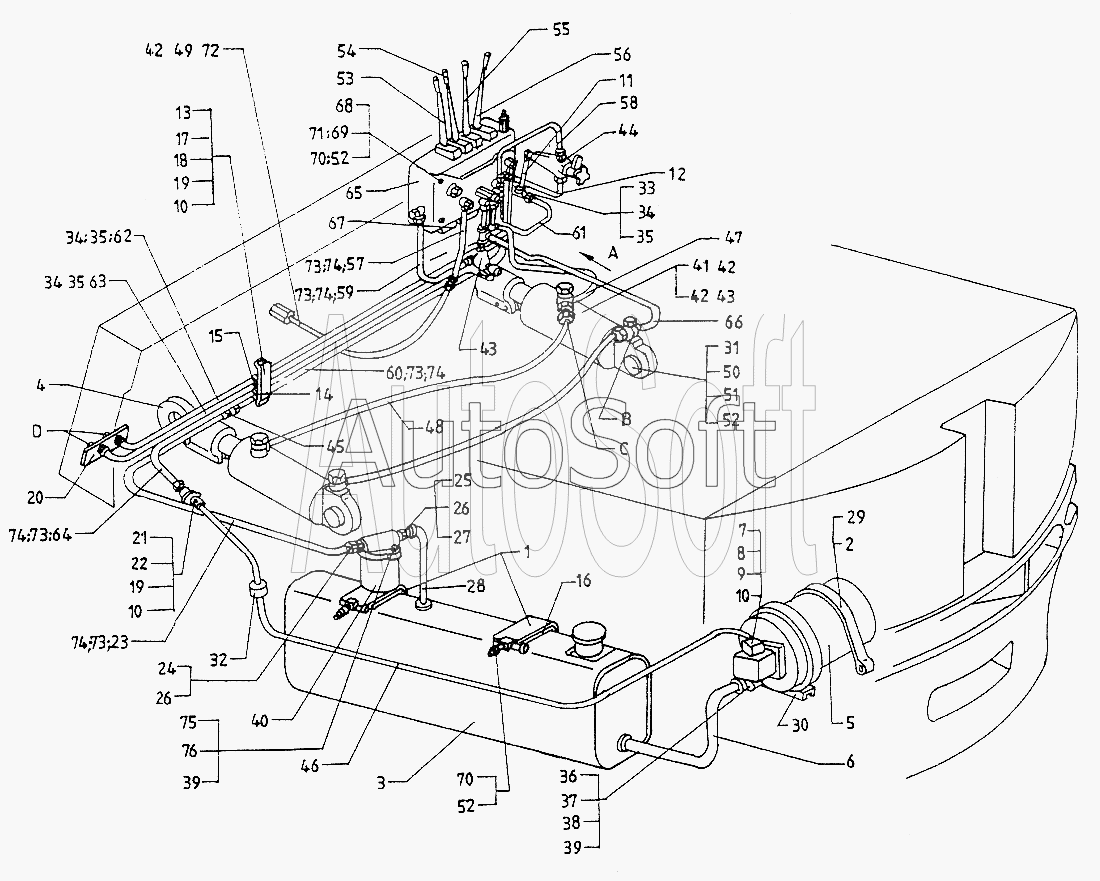

Каталог запасных частей к технике: Балканкар Рекорд EB-717 (2002). Гидравлическая система
50
59
58
57
56
55
54
53
52
52
52
51
60
49
48
47
46
45
44
43
43
42
42
42
41
69
717.33.72.08.00.00-43
717.33.72.08.00.00-42
76
75
74
74
74
74
74
73
73
73
73
73
72
71
70
70
40
68
67
66
65
64
63
62
61
11
20
19
19
18
17
16
15
14
13
12
21
10
10
10
9
8
7
6
5
4
3
2
30
39
39
38
37
36
35
35
35
34
34
34
33
32
31
1
29
28
27
26
26
25
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 717.33.72.08.00.00-42 | 7***2 | Гидравлическая система 42 (Н=3300мм | |
| 717.33.72.08.00.00-43 | 7***3 | Гидравлическая система 43, Н=4500мм | |
| 1 | 7***0 | Стяжная лента в сборе | |
| 2 | 7***0 | Стяжная лента в сборе | |
| 3 | 7***0 | Масляный бак в сборе | |
| 4 | 7***0 | Присоединительная проушина 35х2/36х2 | |
| 5 | 7***1 | Насос с электродвигателем А25Х-8ЕС 10/7,5/28 | |
| 6 | 7***2 | Всасывающий шланг | |
| 7 | 7***3 | Напорный фланец | |
| 8 | К***2 | О кольцо 15,5х2,6 | |
| 9 | [***] | Винт II М6х35-6g БДС2171-83/5,6 | |
| 10 | 2***2 | Шайба | |
| 11 | 7***7 | Труба V | |
| 12 | 7***8 | Труба VI | |
| 13 | 7***6 | Скоба | |
| 14 | 7***9 | Предохранительная труба | |
| 15 | 7***1 | Втулка | |
| 16 | 7***2 | Прокладка | |
| 17 | 7***6 | Прокладка | |
| 18 | [***] | Болт I М6х16-6g БДС1230-85/5,6 | |
| 19 | [***] | Гайка М6-6Н БДС744-85/5 | |
| 20 | 7***2 | Стопорящий лист | |
| 21 | 7***6 | Планка | |
| 22 | 7***9 | Скоба | |
| 23 | 7***7 | Труба | |
| 24 | 7***9 | Штуцер | |
| 25 | 7***0 | Специальный штуцер | |
| 26 | [***] | Кольцо I А 27x33 Си 99,7 БДС3609-73 | |
| 27 | 6***0 | Стяжная лента в сборе | |
| 28 | 7***1 | Сливной шланг | |
| 29 | 7***5 | Прокладка | |
| 30 | 7***6 | Прокладка | |
| 31 | 6***4 | Ось | |
| 32 | 6***2 | Втулка | |
| 33 | 7***8 | Тройник LР III12 | |
| 34 | [***] | Накидная гайка III Е12 ОН-04.55874-84 | |
| 35 | [***] | Кольцо III 12 ОН-04.55874-84 | |
| 36 | 7***2 | Угловой фланец 39,7x25 | |
| 37 | К***1 | О кольцо 22,2x2,6 | |
| 38 | [***] | Винт II М8х45-6g БДС2171-83/5,6 | |
| 39 | [***] | Шайба 2 8Н БДС833-82 | |
| 40 | 5***А | Масляный фильтр D=1-20/63Т/К/А | |
| 41 | 1***4 | Гидравлический поршневой цилиндр ЦБХ 211 А1/90x75/70 | |
| 42 | 1***3 | Гидравлический поршневой цилиндр ЦБХ 211 А1/90х55/70 | |
| 43 | [***] | Предохранительный клапан КП/А1А41 инд. 5652 ОН-04.58921-71 | |
| 44 | [***] | Предохранительный клапан КП/АЗА1 инд. 5677 ОН-04.58921-71 | |
| 45 | [***] | Штуцер II Е15 ОН-04.55874-84 | |
| 46 | [***] | Гибкое соединение 12-Щех22.К90°Ех15-1220/25 ОН-04.51484-83 | |
| 47 | [***] | Гибкое соединение 8-Нцх12-К90°Ех12-320/25 ОН-04.51484-83 | |
| 48 | [***] | Гибкое соединение 8-Гх18-Нцх12-520/25 ОН-04.51484-83 | |
| 49 | [***] | Гибкое соединение 12-Щкрх22-Щех22-600/25 ОН-04.51484-83 | |
| 50 | [***] | Фиксирующая планка 36 БДС2348-74 | |
| 51 | [***] | Болт I М10х20-6g БДС1232-86/5,6 | |
| 52 | 2***2 | Шайба | |
| 53 | 6***0 | Рычаг с рукояткой в сборе | |
| 54 | 6***0 | Рычаг с рукояткой в сборе | |
| 55 | 6***0 | Рычаг с рукояткой в сборе | |
| 56 | 6***0 | Рычаг с рукояткой в сборе | |
| 57 | 7***3 | Труба | |
| 58 | 7***4 | Труба | |
| 59 | 7***5 | Сливная труба III | |
| 60 | 7***6 | Сливная труба IV | |
| 61 | 7***7 | Труба VII | |
| 62 | 7***9 | Труба IX | |
| 63 | 7***0 | Труба X | |
| 64 | 7***1 | Труба | |
| 65 | [***] | Гидравлический распределитель РХ-80 1АААВн-2-2-1 ОН-04.76986-84 | |
| 66 | [***] | Гибкое соединение 8-Нцх12-К90°Ех12-450/25 ОН-04.51484-83 | |
| 67 | 4***0 | Вспомогательный выключатель для распределителя ППР2 | |
| 68 | 7***7 | Втулка | |
| 69 | 7***6 | Специальный болт | |
| 70 | [***] | Гайка М10 6Н БДС744-85/5 | |
| 71 | [***] | Винт 2В М10х110/35 БДС1359-83/5,8 | |
| 72 | [***] | Кольцо II А22х29 Сu 99.7 | |
| 73 | [***] | Накидная гайка II Е15 ОН-04.55874-34 | |
| 74 | [***] | Кольцо ОН-04.55874-84 | |
| 75 | [***] | Болт I М8х25-6g БДС1232-86/5,6 | |
| 76 | [***] | Гайка М8 6H БДС744-83/5 |
