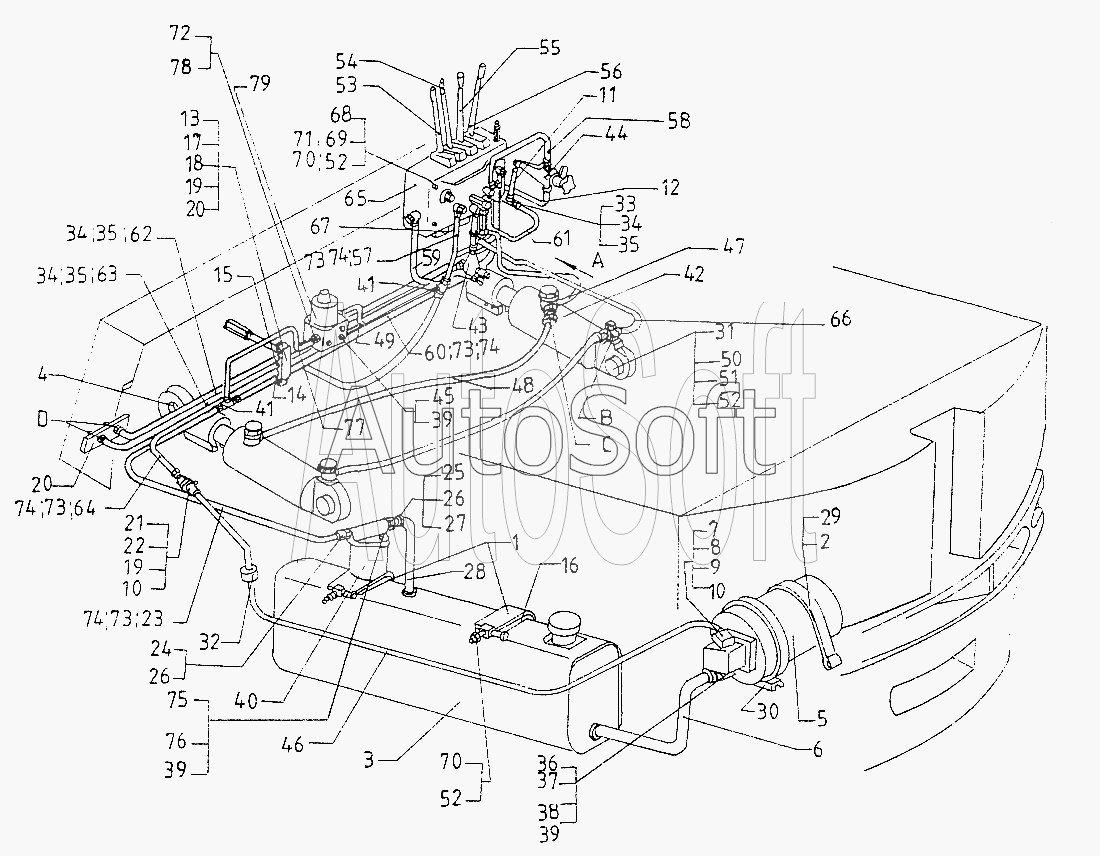

Каталог запасных частей к технике: Балканкар Рекорд EB-717 (2002). Гидравлическая система
51
60
59
58
57
56
55
54
53
52
52
52
61
50
49
48
47
46
45
44
43
42
71
717.33.72.08.00.00-44
79
78
77
76
75
74
74
74
74
73
73
73
73
72
41
41
70
70
69
68
67
66
65
64
63
62
11
20
20
19
19
18
17
16
15
14
13
12
21
10
10
9
8
7
6
5
4
3
2
31
40
39
39
39
38
37
36
35
35
35
34
34
34
33
32
1
30
29
28
27
26
26
25
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 717.33.72.08.00.00-44 | 7***4 | Гидравлическая система 44, Н=4500мм | |
| 1 | 7***0 | Стяжная лента в сборе | |
| 2 | 7***0 | Стяжная лента в сборе | |
| 3 | 7***0 | Масляный бак в сборе | |
| 4 | 7***0 | Присоединительная проушина 35х2/36х2 | |
| 5 | 7***1 | Насос с электродвигателем А25Х-8ЕС 10/7,5/28 | |
| 6 | 7***2 | Всасывающий шланг | |
| 7 | 7***3 | Напорный фланец | |
| 8 | К***2 | О кольцо 15,5х2,6 | |
| 9 | [***] | Винт II М6х35-6g БДС2171-83/5,6 | |
| 10 | 2***2 | Шайба | |
| 11 | 7***7 | Труба V | |
| 12 | 7***8 | Труба VI | |
| 13 | 7***6 | Скоба | |
| 14 | 7***9 | Предохранительная труба | |
| 15 | 7***1 | Втулка | |
| 16 | 7***2 | Прокладка | |
| 17 | 7***6 | Прокладка | |
| 18 | [***] | Болт I М6х16-6g | |
| 19 | [***] | Гайка М6-6Н БДС744-85/5 | |
| 20 | 7***2 | Стопорящий лист | |
| 21 | 7***6 | Планка | |
| 22 | 7***9 | Скоба | |
| 23 | 7***8 | Труба | |
| 24 | 7***9 | Штуцер | |
| 25 | 7***0 | Специальный штуцер | |
| 26 | [***] | Кольцо I А27x33 Сu 99,7 БДС3609-73 | |
| 27 | 6***0 | Стяжная лента в сборе | |
| 28 | 7***1 | Сливной шланг | |
| 29 | 7***5 | Прокладка | |
| 30 | 7***6 | Прокладка | |
| 31 | 6***4 | Ось | |
| 32 | 6***2 | Втулка | |
| 33 | 7***8 | Тройник LР III12 | |
| 34 | [***] | Накидная гайка III Е12 ОН-04.55874-84 | |
| 35 | [***] | Кольцо III 12 ОН-04.55874-84 | |
| 36 | 7***2 | Угловой фланец 39,7x25 | |
| 37 | К***1 | О кольцо 22,2x2,6 | |
| 38 | [***] | Винт II М8х45-6g БДС2171-83/5,6 | |
| 39 | [***] | Шайба 2 8Н БДС833-82 | |
| 40 | 5***А | Масляный фильтр D=1-20/63Т/К/А | |
| 41 | [***] | Тройник II Е15 ОН-04.55874-84 | |
| 42 | 1***3 | Гидравлический поршневой цилиндр ЦБХ 211 А1/90х55/70 | |
| 43 | [***] | Предохранительный клапан КП/А1А41 инд. 5652 ОН-04.58921-71 | |
| 44 | [***] | Предохранительный клапан КП/АЗА1 инд. 5677 ОН-04.58921-71 | |
| 45 | [***] | Болт I М8х16-6g БДС1232-86/5,6 | |
| 46 | [***] | Гибкое соединение 12-Щех22-К90°Ех15-1220/25 ОН-04.51484-83 | |
| 47 | [***] | Гибкое соединение 8-Ццх12-К90°Ех12-320/25 ОН-04.51484-83 | |
| 48 | [***] | Гибкое соединение 8-Гх18-Нцх12-520/25 ОН-04.51484-83 | |
| 49 | 7***2 | Труба | |
| 50 | [***] | Фиксирующая планка 36 БДС2348-74 | |
| 51 | [***] | Болт I М10х20-6g БДС1232-86/5,6 | |
| 52 | 2***2 | Шайба | |
| 53 | 6***0 | Рычаг с рукояткой в сборе | |
| 54 | 6***0 | Рычаг с рукояткой в сборе | |
| 55 | 6***0 | Рычаг с рукояткой в сборе | |
| 56 | 6***0 | Рычаг с рукояткой в сборе | |
| 57 | 7***3 | Труба | |
| 58 | 7***4 | Труба | |
| 59 | 7***5 | Сливная труба III | |
| 60 | 7***6 | Сливная труба IV | |
| 61 | 7***7 | Труба VII | |
| 62 | 7***9 | Труба IX | |
| 63 | 7***0 | Труба X | |
| 64 | 7***1 | Труба | |
| 65 | [***] | Гидравлический распределитель РХ-80 1АААВн-2-2-1 ОН-04.76986-84 | |
| 66 | [***] | Гибкое соединение 8-Нцх12-К90оЕх12-450/25 ОН-04.51484-83 | |
| 67 | 4***0 | Вспомогательный выключатель для распределителя ППР2 | |
| 68 | 7***7 | Втулка | |
| 69 | 7***6 | Специальный болт | |
| 70 | [***] | Гайка М10 6Н БДС744-85/5 | |
| 71 | [***] | Винт 2В М10x110/35 БДС1359-83/5,8 | |
| 72 | [***] | Кольцо II А22х29 Сu 99,7 ОН-04.51484-83 | |
| 73 | [***] | Накидная гайка II Е15 ОН-04.55874-84 | |
| 74 | [***] | Кольцо II 15 ОН-04.55874-84 | |
| 75 | [***] | Болт I М8х25-6g БДС1232-86/5,6 | |
| 76 | [***] | Гайка М8 6Н БДС744-83/5 | |
| 77 | 7***6 | Труба | |
| 78 | 7***4 | Специальный штуцер | |
| 79 | [***] | Блок с одним электромагнитным клапаном инд. 5605-3/4 ОН-04.62214-72 |
