Каталог запасных частей к технике: Балканкар Рекорд EB-735 (2002). Гидравлическая система Н=3300
1
2
3
4
5
5
5
5
6
7
8
9
10
12
13
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
32
33
35
35
35
40
47
63
64
65
66
66
66
67
68
68
68
69
70
71
71
72
72
73
74
75
76
77
78
80
81
82
83
84

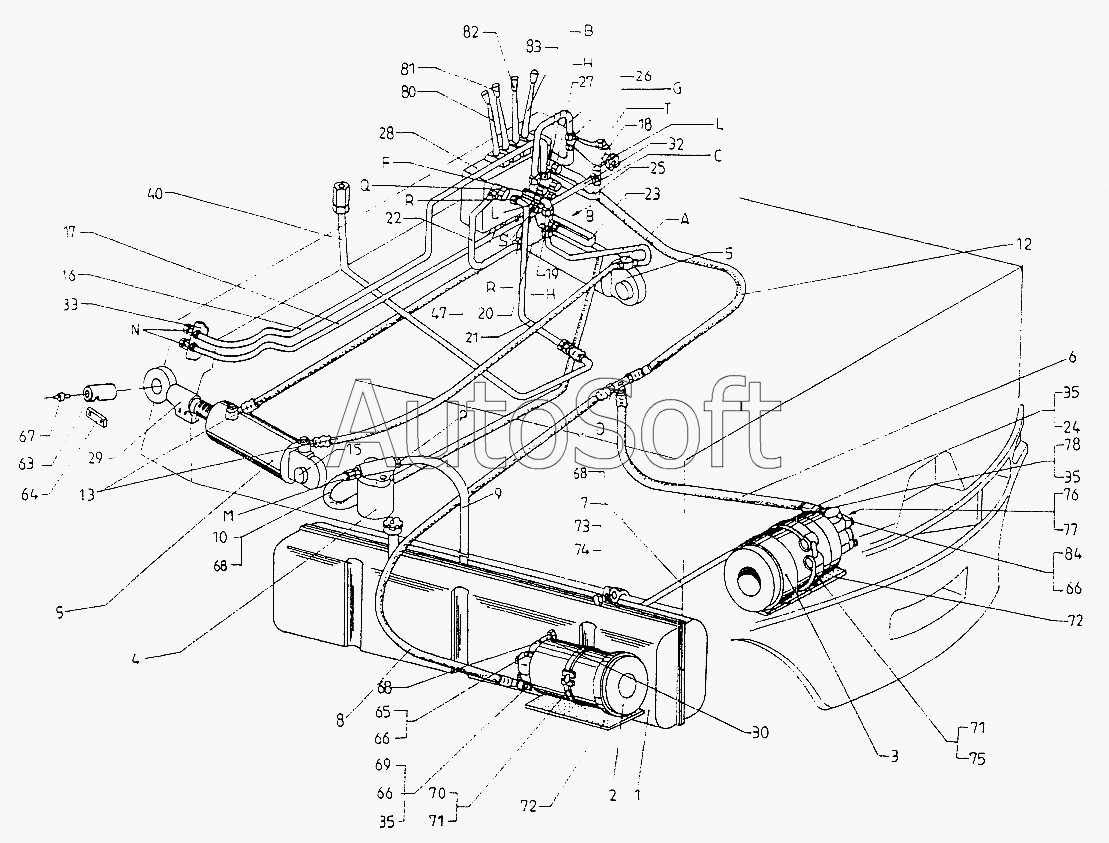

735.33.10.08.00.00
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 735.33.10.08.00.00 | 7***0 | Гидравлическая система | |
| 1 | 7***0 | Резервуар масляный в сборе | |
| 2 | 7***0 | Насос с электродвигателем А14Х-3ЕС 6,5/7,5/28 | |
| 3 | 7***1 | Насос с электродвигателем А25Х-8ЕС 10/7,5/28 | |
| 4 | 5***А | Масляный фильтр D=1-20/63Т/К/А | |
| 5 | 1***4 | ЦБХ211 А/90х110/70 | |
| 5 | 1***4 | Гидравлический поршневой цилиндр ЦБХ 211 А1/90х110/70 | |
| 6 | [***] | Гибкое соединение 10-Щкрх18-Нцх12-610/25 ОН-04 51484-83 | |
| 7 | 7***1 | Всасывающий шланг | |
| 8 | [***] | Гибкое соединение 10-Щкрх18-Нцх12-1280/25 ОН-04 51484-83 | |
| 9 | 7***3 | Сливной шланг | |
| 10 | 7***0 | Гибкое соединение А-12-Нцх15-К90 Ех15-1050 | |
| 12 | [***] | Гибкое соединение 12-Нцх15-Нцх15-940/25 ОН-04 51484-83 | |
| 13 | [***] | Гибкое соединение 8-Гх18Нцх12-840/25 ОН-04 51484-83 | |
| 15 | 7***4 | Ось | |
| 16 | 7***1 | Труба | |
| 17 | 7***0 | Труба | |
| 18 | [***] | Предохранительный клапан КП/А3А1 ОН-04/58921-77 | |
| 19 | 5***0 | Дроссель регулируемый с обратным клапаном ДРОК-12 ОН-04 68956-76 | |
| 20 | 5***0 | Клапан предохранительный КП(А1А34) ОН-04 58921-77 | |
| 21 | 7***8 | Труба | |
| 22 | 7***6 | Сливная труба | |
| 23 | [***] | Гибкое соединение 8-К90 Ех12-Нцх12-690/25 ОН-04 51484-83 | |
| 24 | 5***0 | Клапан обратный КО-12 | |
| 25 | 7***3 | Труба | |
| 26 | 7***5 | Труба | |
| 27 | 7***2 | Труба | |
| 28 | [***] | Распределитель РХ-80 1-АААВн-2-2-1 ОН-04 76986-84 | |
| 29 | 7***0 | Присоединительная проушина 35х2/36х2 | |
| 30 | 7***2 | Всасывающий шланг | |
| 32 | 7***4 | Труба | |
| 33 | 7***2 | Стопорящий лист | |
| 35 | А***3 | Кольцо II | |
| 40 | [***] | Кольцо II А22х29 Cu 99,7 БДС3609-73 | |
| 47 | 4***0 | Вспомогательный выключатель для распределителя ППР2 | |
| 63 | 1***3 | Ось | |
| 64 | [***] | Фиксирующая планка 36 БДС2348-74 | |
| 65 | 7***4 | Фланец всасывающий | |
| 66 | К***2 | О кольцо 15,5х2,6 | |
| 67 | [***] | Пресс-масленка I-В БДС1640-73 | |
| 68 | 6***0 | Стяжная лента в сборе | |
| 69 | 7***9 | Фланец напорный | |
| 70 | 7***0 | Лента стяжная в сборе | |
| 71 | 7***5 | Прокладка | |
| 72 | 7***6 | Прокладка | |
| 73 | 7***0 | Стяжная лента в сборе | |
| 74 | 7***2 | Прокладка | |
| 75 | 7***0 | Стяжная лента в сборе | |
| 76 | 7***2 | Угловой фланец 39,7x25 | |
| 77 | К***1 | О кольцо 22,2x2,6 | |
| 78 | 6***6 | Штуцер | |
| 80 | 6***0 | Рычаг с рукояткой в сборе | |
| 81 | 6***0 | Рычаг с рукояткой в сборе | |
| 82 | 6***0 | Рычаг с рукояткой в сборе | |
| 83 | 6***0 | Рычаг с рукояткой в сборе | |
| 84 | 7***5 | Фланец напорный |
