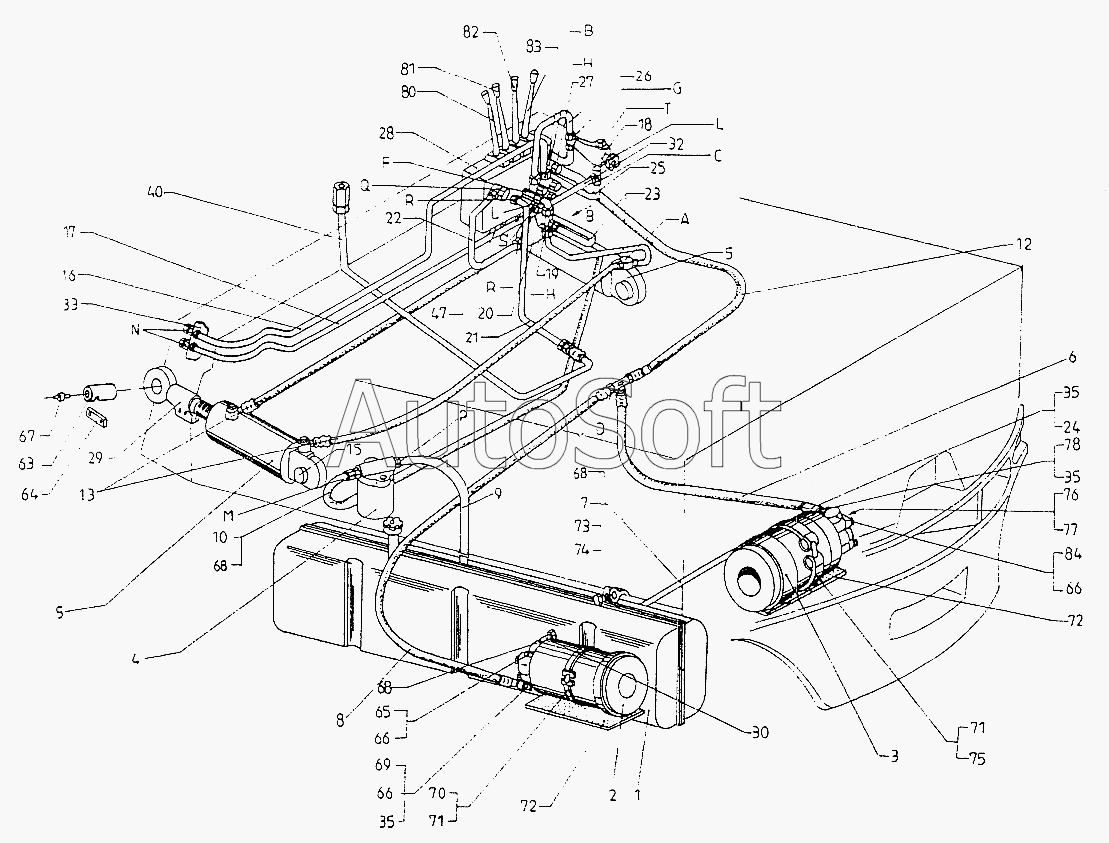

Каталог запасных частей к технике: Балканкар Рекорд EB-735 (2002). Гидравлическая система Н=4500
71
71
32
33
35
35
35
40
47
63
64
65
66
66
66
67
68
68
68
69
70
30
72
72
73
74
75
76
77
78
80
81
82
83
84
735.33.10.08.00.00
16
2
3
4
5
5
5
5
6
7
8
9
10
12
13
15
1
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 735.33.10.08.00.00 | 7***0 | Гидравлическая система | |
| 1 | 7***0 | Резервуар масляный в сборе | |
| 2 | 7***8 | Насос с электродвигателем А18Х-3ЕС 6,5/7,5/28 | |
| 3 | 7***1 | Насос с электродвигателем А25Х-8ЕС 10/7,5/28 | |
| 4 | 5***А | Масляный фильтр D=1-20/63Т/К/А | |
| 5 | 1***4 | ЦБХ211 А/90х110/70 | |
| 5 | 1***2 | Гидравлический поршневой цилиндр ЦБХ 211 А1/90х95/70 | |
| 6 | [***] | Гибкое соединение 10-Щкрх18-Нцл12-610/25 ОН-04 51484-83 | |
| 7 | 7***1 | Всасывающий шланг | |
| 8 | [***] | Гибкое соединение 10-Щкрх18-Нцх12-1280/25 ОН-04 51484-83 | |
| 9 | 7***3 | Сливной шланг | |
| 10 | 7***0 | Гибкое соединение А-12-Нцх15-К90 Ех15-1050 | |
| 12 | [***] | Гибкое соединение 12-Нцх15-Нцх15-940/25 ОН-04 51484-83 | |
| 13 | [***] | Гибкое соединение 8-Гх18Нцх12-840/25 ОН-04 51484-83 | |
| 15 | 7***4 | Ось | |
| 16 | 7***1 | Труба | |
| 17 | 7***0 | Труба | |
| 18 | [***] | Предохранительный клапан КП/А3А1 ОН-04/58921-77 | |
| 19 | 5***0 | Дроссель регулируемый с обратным клапаном ДРОК-12 ОН-04 68956-76 | |
| 20 | 5***0 | Клапан предохранительный КП(А1А34) ОН-04 58921-77 | |
| 21 | 7***8 | Труба | |
| 22 | 7***6 | Сливная труба | |
| 23 | [***] | Гибкое соединение 8-К90 Ех12-Нцх12-690/25 ОН-04 51484-83 | |
| 24 | 5***0 | Клапан обратный КО-12 | |
| 25 | 7***3 | Труба | |
| 26 | 7***5 | Труба | |
| 27 | 7***2 | Труба | |
| 28 | [***] | Распределитель РХ-80 1-АААВн-2-2-1 ОН-04 76986-84 | |
| 29 | 7***0 | Присоединительная проушина 35х2/36х2 | |
| 30 | 7***2 | Всасывающий шланг | |
| 32 | 7***4 | Труба | |
| 33 | 7***2 | Стопорящий лист | |
| 35 | А***3 | Кольцо II | |
| 40 | [***] | Кольцо II А22х29 Cu 99,7 БДС3609-73 | |
| 47 | 4***0 | Вспомогательный выключатель для распределителя ППР2 | |
| 63 | 1***3 | Ось | |
| 64 | [***] | Фиксирующая планка 36 БДС2348-74 | |
| 65 | 7***4 | Фланец всасывающий | |
| 66 | К***2 | О кольцо 15,5х2,6 | |
| 67 | [***] | Пресс-масленка I-В БДС1640-73 | |
| 68 | 6***0 | Стяжная лента в сборе | |
| 69 | 7***9 | Фланец напорный | |
| 70 | 7***0 | Лента стяжная в сборе | |
| 71 | 7***5 | Прокладка | |
| 72 | 7***6 | Прокладка | |
| 73 | 7***0 | Стяжная лента в сборе | |
| 74 | 7***2 | Прокладка | |
| 75 | 7***0 | Стяжная лента в сборе | |
| 76 | 7***2 | Угловой фланец 39,7x25 | |
| 77 | К***1 | О кольцо 22,2x2,6 | |
| 78 | 6***6 | Штуцер | |
| 80 | 6***0 | Рычаг с рукояткой в сборе | |
| 81 | 6***0 | Рычаг с рукояткой в сборе | |
| 82 | 6***0 | Рычаг с рукояткой в сборе | |
| 83 | 6***0 | Рычаг с рукояткой в сборе | |
| 84 | 7***5 | Фланец напорный |
