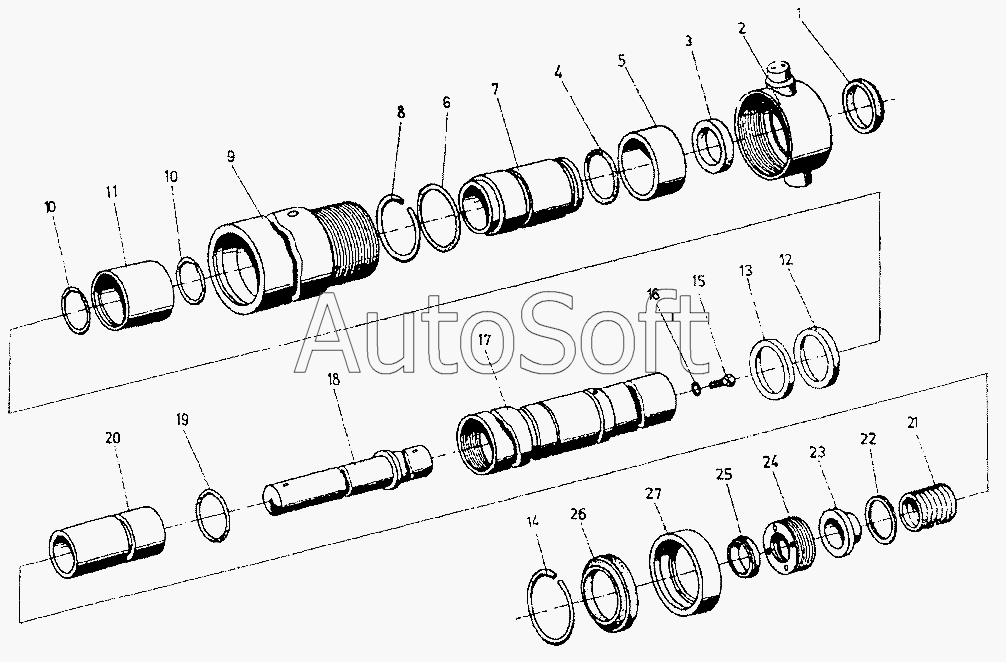

Каталог запасных частей к технике: Балканкар Рекорд ДВ-1661 (2002). Цилиндр телескопический
15
4148.00.00.00
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4148.00.00.00 | 4***0 | Цилиндр телескопический Т1-100/28-2 | |
| 1 | З***0 | Кольцо очистительное 60 | |
| 2 | 4***9 | Гайка | |
| 3 | [***] | Уплотнение К2 660х80 БДС12420-74 | |
| 4 | [***] | О-кольцо 75х3 ОН-02 52658-71 | |
| 5 | 4***3 | Втулка | |
| 6 | [***] | О-кольцо 75х5 ОН-02 52658-71 | |
| 7 | 4***4 | Втулка направляющая | |
| 8 | 4***6 | Кольцо предохранительное А85 | |
| 9 | 4***1 | Цилиндр | |
| 10 | 4***7 | Кольцо предохранительное В70 | |
| 11 | 4***4 | Втулка I | |
| 12 | [***] | Уплотнение К2А 70х85 БДС12420-74 | |
| 13 | 4***0 | Кольцо опорное | |
| 14 | 4***8 | Кольцо предохранительное А95 | |
| 15 | [***] | Болт I М8х8 БДС1230-72/6,6 | |
| 16 | [***] | Кольцо II А8х14/М1 БДС3609-73 | |
| 17 | 4***0 | Плунжер II | |
| 18 | 4***0 | Плунжер I | |
| 19 | [***] | О-кольцо 60х3 ОН-02 52658-71 | |
| 20 | 4***3 | Втулка специальная | |
| 21 | [***] | Пакет шевронный ПТ 30х55 ОН-02 52664-71 | |
| 22 | 4***4 | Регулирующая пластина | |
| 23 | 4***5 | Втулка | |
| 24 | 4***6 | Гайка | |
| 25 | З***0 | Кольцо очистительное 60 | |
| 26 | З***0 | Кольцо очистительное 60 | |
| 27 | 4***7 | Втулка |
