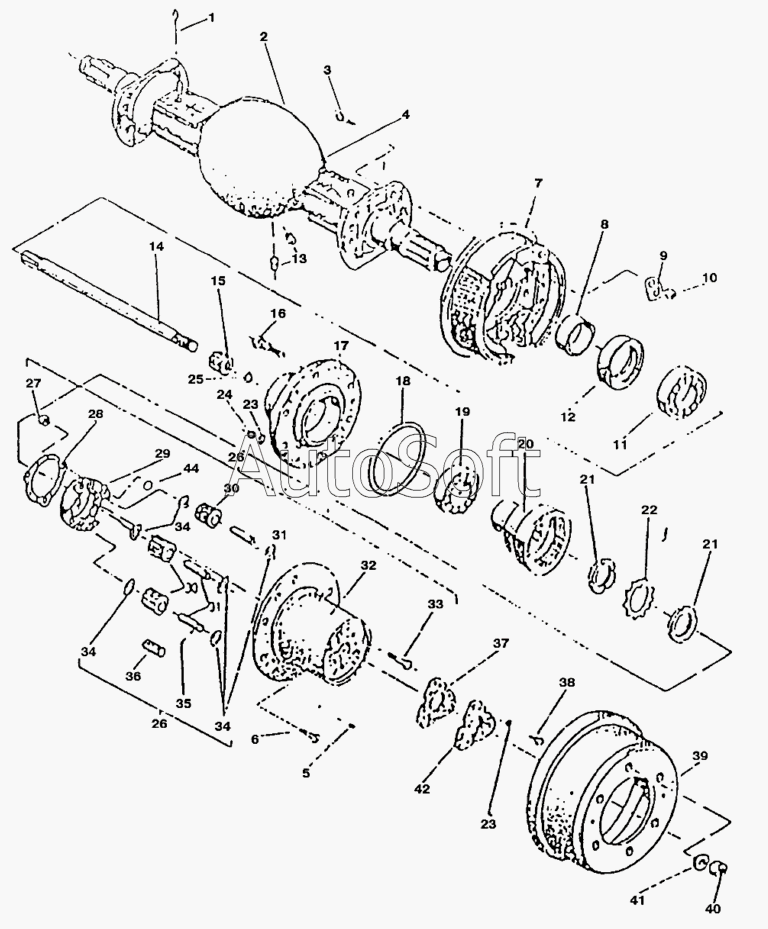

Каталог запасных частей к технике: Балканкар Рекорд ДВ-1784 (2002). Балка с редукторами 1784.h.20, 1786.h.20
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
23
24
25
26
26
27
28
29
30
31
32
33
34
34
34
35
36
37
38
39
40
41
42
44
6198.10.01.00.00-05
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6198.10.01.00.00-05 | 6***5 | Балка с редукторами | |
| 1 | 6***2 | Штифт | |
| 2 | [***] | Штифт цилиндрический 8n6х25 БДС1980-77 | |
| 3 | 6***9 | Болт | |
| 4 | 6***0 | Балка с рукавами | |
| 5 | [***] | Пробка II коническая 1/4-8g БДС2527-71/5 | |
| 6 | [***] | Винт 3М8х30-5.6 БДС1359-83 | |
| 7 | 6***2 | Сервотормоз 270 | |
| 8 | 6***6 | Кольцо | |
| 9 | 6***2 | Пластина стопорная | |
| 10 | [***] | Гайка М14х1,5-8 БДС1269-73 | |
| 11 | [***] | Подшипник 2007113 ГОСТ333-79 | |
| 12 | [***] | Уплотнение А75х100-10-3 БДС9954-78 | |
| 13 | [***] | Пробка II коническая 1/2-8g БДС2527-71 | |
| 14 | 6***1 | Полувал | |
| 15 | 6***3 | Шестерня | |
| 16 | 6***7 | Болт | |
| 17 | 6***3 | Ступица | |
| 18 | [***] | Кольцо 2-155х3-2 БДС7947-85 | |
| 19 | [***] | Подшипник 2007116 ГОСТ333-79 | |
| 20 | 6***9 | Зубчатый венец | |
| 21 | 6***9 | Гайка круглая | |
| 22 | 6***0 | Предохранительная шайба | |
| 23 | [***] | Шайба 2-8Н БДС833-82 | |
| 24 | [***] | Гайка М8-5 БДС744-91 | |
| 25 | В***7 | Кольцо | |
| 26 | 6***2 | Направляющая в сборе | |
| 27 | [***] | Гайка М12-8 БДС1262-83 | |
| 28 | 6***6 | Пластина стопорная | |
| 29 | 6***2 | Несущий элемент | |
| 30 | 6***7 | Шестерня | |
| 31 | 6***3 | Ось | |
| 32 | 6***1 | Кожух | |
| 33 | [***] | Болт 1 М12х65-8.8 БДС1231-85 | |
| 34 | 6***5 | Опорная шайба | |
| 35 | [***] | Шарик 5мм БДС4885-82 | |
| 36 | [***] | Ролик игольчатый 3х27,8 II БДС4886-81 | |
| 37 | 6***8 | Уплотнение | |
| 38 | [***] | Болт 1 М8х16-5.6 БДС1232-86 | |
| 39 | 6***2 | Тормозной барабан | |
| 40 | 7***2 | Специальная гайка | |
| 41 | [***] | Сферическая пружинная шайба С18,5 DIN74361 | |
| 42 | 6***1 | Крышка | |
| 44 | [***] | Кольцо 2-13х3-2 БДС7947-85 |
